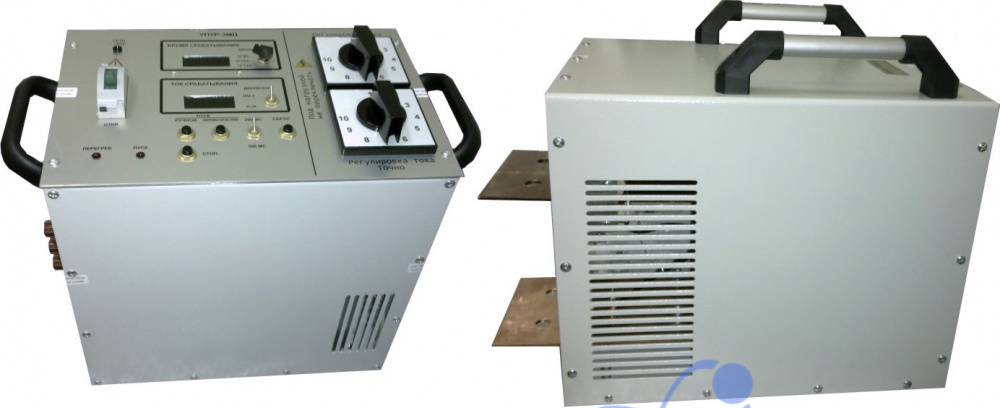

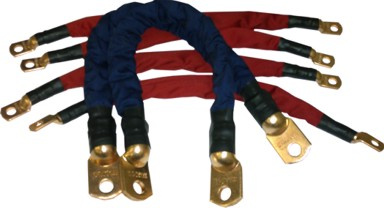

Технические характеристики прибора УПТР-3МЦ:
- Сила формируемых токов на основных выходах Ш1-2, (реальные токи на автомат): 23500 - 25000 А;
- Приведенная относительная погрешность измерения силы и продолжительности тока в рабочих условиях не более, %: ±5;
- Время автоматического пуска, мс: 200 (500);
- Фиксация (запоминание) измеряемого тока гарантируется при времени отключения автомата (не менее), мс: 1,5 ±10 %;
- Форма выходного тока – синус, коэффициент нелинейных искажений выходного тока не более, %: 5;
- Время установления рабочего режима не более, с: 6;
- Продолжительность непрерывной работы в режиме готовности, час: 8;
Максимальная длительность формируемого тока на основных выходах Ш1-Ш2:
| 2500 |
2600 |
0,2 (0,5) |
| 5000 |
300 |
0,2 (0,5) |
| 10000 |
50* |
0,2 (0,5) |
| 18750 |
7* |
0,2 (0,5) |
| 20000 |
3* |
0,2 (0,5) |
| 25000 |
- |
0,2 (0,5) |
Примечание: Указанные режимы даны для случая нагрева трансформатора блока БН до +90°С при температуре окружающей среды +25°С.
(*) - Предельно допустимые параметры, и не являются эксплуатационными.
| Ступень "грубого" регулирования тока (при числе ступеней = 10) |
10,2 - 10,7 % |
| Ступень точного регулирования тока (при числе ступеней = 10) |
1,02 - 1,07 % |
| Минимальные токи на дополнительных выходах Кл1-Кл2 |
≤10 А |
| Коэффициент трансформации всего устройства при максимальном токе около |
50 |
Максимальная длительность формируемого тока на дополнительных выходах Кл1-Кл2:
| 0,8…80 |
420 |
0,2 (0,5) |
| 80...100 |
300 |
0,2 (0,5) |
| 100...150 |
120 |
0,2 (0,5) |
| 150...200 |
- |
0,2 (0,5) |
| Напряжение сети питания переменного тока |
342 ... 418 В |
| Частота сети питания переменного тока |
49 ... 51 Гц |
| Сила потребляемого тока в импульсном режиме, не более |
500 A |
| Электрическое сопротивление изоляции между электрическими цепями и корпусом в рабочих условиях, не менее |
5 МОм |
| Электрическая прочность изоляции на переменном напряжении в течение 1 мин, не менее |
2200 В |
Масса:
- блока БР, не более
- блока БН, не более
|
40 кг
52 кг |
| Габаритные размеры:
|
500 х 400 х 340 мм
420 х 420 х 250 мм |
Рабочие условия эксплуатации комплекта:
- температура окружающей среды
- относительная влажность, (при температуре +25°С), не более
|
+1 ... +40°С
80 % |
| Наработка на отказ не менее |
5000 часов |
| Средний срок слуюбы не менее |
5 лет |
