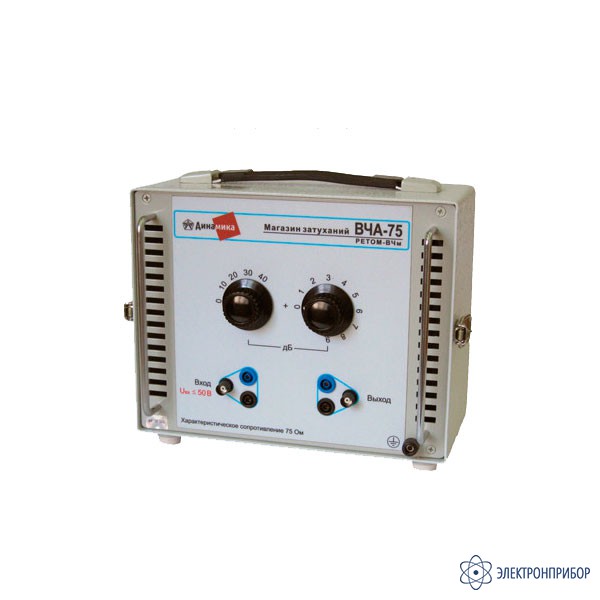

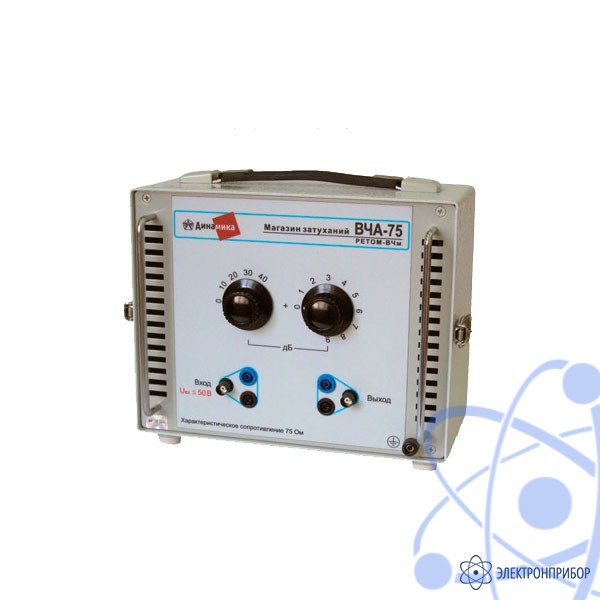

ВЧА-75 — магазин затуханий с балластным блоком ВЧЗ-3

Назначение магазина затуханий ВЧА-75 с балластным блоком ВЧЗ-3:

Магазин затуханий ВЧА-75 с характеристическим сопротивлением 75 W предназначен для:

• проверки двух полукомплектов ВЧ аппаратуры в условиях лаборатории через искусственную линию;
• определения запаса по затуханию действующего канала;
• определения затухания методом сравнения.

Область применения

При работах по наладке и эксплуатации ВЧ устройств РЗ и ПА часто необходимо определять запас по перекрываемому затуханию. Запас определяет то максимальное дополнительное затухание, которое можно ввести в ВЧ тракт, не нарушая работу канала.

Запас по перекрываемому затуханию ВЧ тракта определяется 3-мя способами:

• на базе использования магазина затуханий;
• сопоставлением значений напряжения от дальнего передатчика и напряжения порога насыщения (запирания) приемника поста (данные измерения имеют пониженную точность, так как здесь не учитывается расстройка передатчика/приёмника и влияние помех на измерение напряжения от дальнего передатчика;
• снятием амплитудных характеристик I_ПР = f (I_ВЫХ.Д.) (этот способ используется, в основном, когда необходимы измерения повышенной точности).

В комплект поставки магазина затуханий ВЧА-75 входит блок балластный ВЧЗ-3.
