Назначение нагрузочного трансформатора РЕТ-3000:
Нагрузочный трансформатор РЕТ-3000 работает совместно с испытательным прибором РЕТОМ-21 и предназначен для увеличения выдаваемого тока до 3500 А. Поэтому он является необходимым элементом нового испытательного комплекса РЕТОМ-21 при проведении следующих испытаний:
- измерение коэффициента трансформации, полярности и угловой погрешности измерительных трансформаторов тока;
- проверка низковольтных силовых выключателей первичным током;
- проверка характеристик токовых защит низковольтных силовых выключателей;
- тестирование токовых защит прямого действия первичным током.
Описание нагрузочного трансформатора РЕТ-3000:

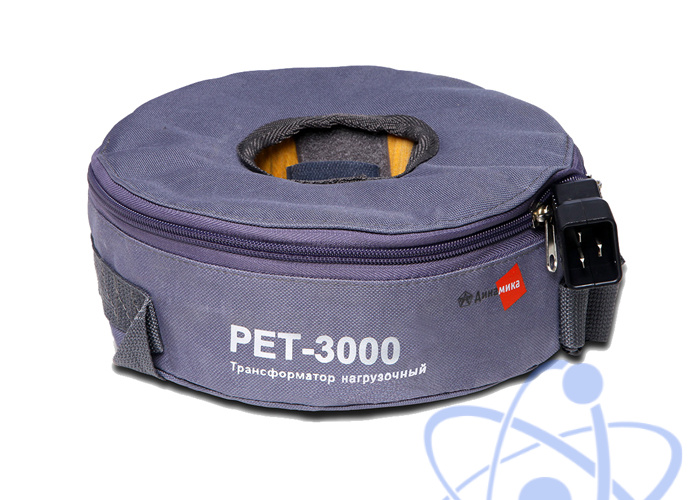

Нагрузочный трансформатор РЕТ-3000 представляет собой тороидальный магнитопровод с намотанной на него первичной обмоткой, который помещен в чехол.
Перед использованием трансформатора необходимо намотать его вторичную обмотку силовыми кабелями из комплекта поставки. Число витков вторичной обмотки, количество параллельно и последовательно подключаемых силовых кабелей обмотки определяются сопротивлением нагрузки и выходным током.
Варианты вторичной обмотки:
Силовые кабели соединяются последовательно с помощью болтового соединения. Свободные концы силовых кабелей, в зависимости от способа подключения к объекту испытаний, соединяются со струбцинами — подключение к токовым шинам, либо к ножевым (врубным) контактам — подключение к выключателям выдвижного исполнения.
