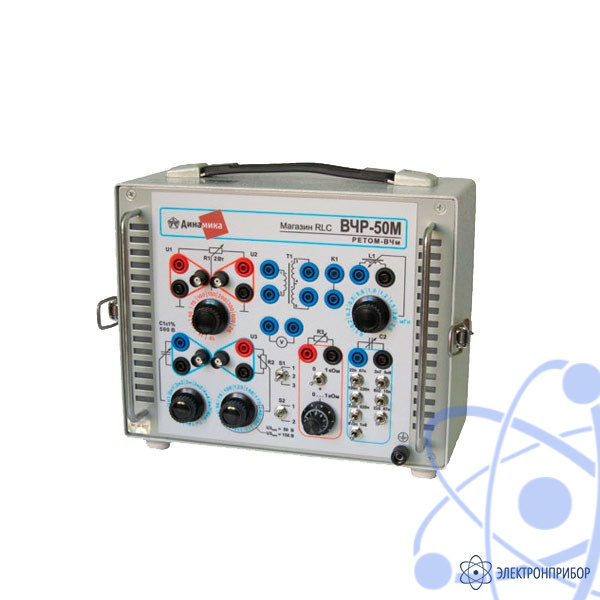

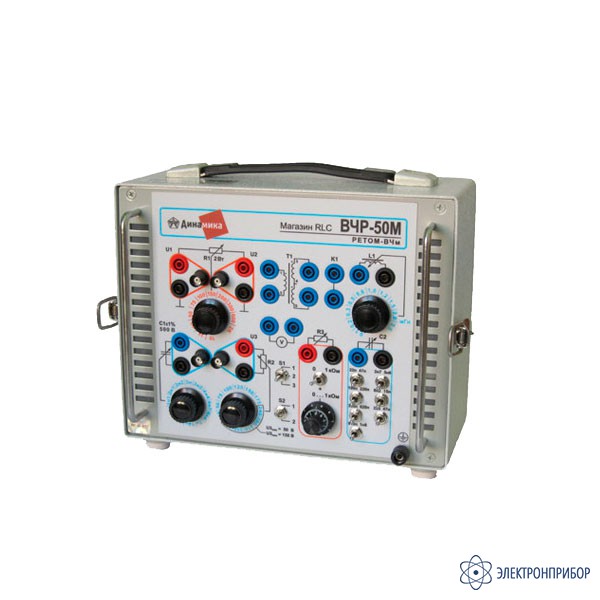

Назначение магазина резисторов, конденсаторов и индуктивностей ВЧР-50М:
Магазин резисторов, конденсаторов и индуктивностей ВЧР-50М предназначен для расширения области применения испытательного комплекса РЕТОМ-ВЧм, за счет возможности измерений в месте фильтра присоединения (в полевых условиях), а также повышения производительности труда при работах по наладке и эксплуатации ВЧ устройств релейной защиты (РЗ), противоаварийной автоматики (ПА) и элементов ВЧ тракта.
При помощи магазина ВЧР-50М можно измерить:
- значения затухания (рабочее, собственное, вносимое, передачи)
- определить частотные зависимости затухания (рабочее, собственное, вносимое, передачи) сопротивления, методами большого или малого сопротивления
- коэффициенты усиления усилителей ВЧ или НЧ ток, прямым (ВЧ тестер) и косвенным методом
Область применения
При работах по наладке и эксплуатации ВЧ устройств РЗ и ПА, а также элементов ВЧ тракта требуется множество схем присоединения средств измерений с проверяемым оборудованием. Все эти схемы весьма разнообразны и оговариваются в методических указаниях по наладке и техническому обслуживанию конкретно взятого устройства.
Магазин ВЧР-50М содержит практически все резисторы, конденсаторы и индуктивности, которые используются в проверках, имеет необходимые клеммы и переключатели, с помощью которых быстро организуется проверочная схема.
