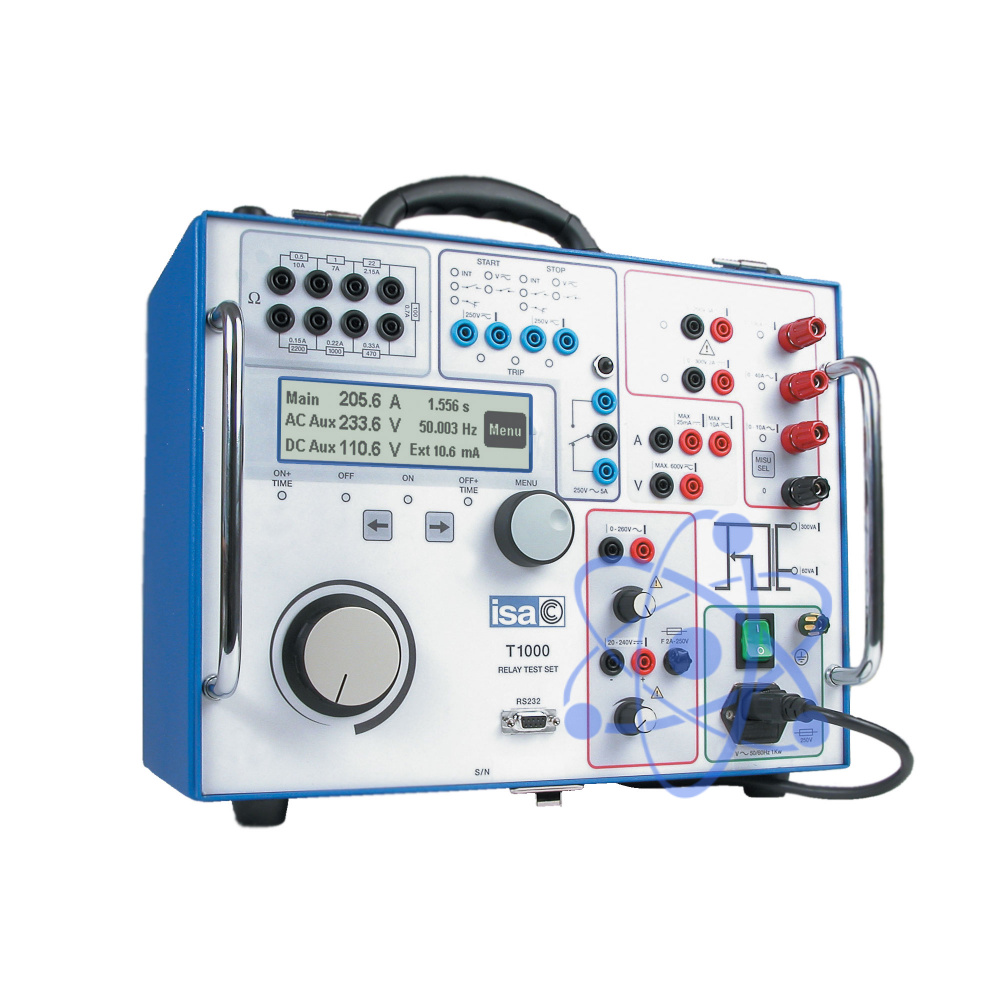

Описание испытательного комплекса для проверки реле T-1000 PLUS:
Испытательная система Т1000 PLUS предназначена для проверки следующих типов релейных защит:
- Дистанционная защита (три системы);
- Контроль синхронизма;
- Защита от перегрузки (тепловая модель);
- Защита от минимального/максимального напряжения;
- Реле направления мощности;
- Защита от минимального тока;
- Максимальная токовая защита (МТЗ) обратной последовательности;
- Защита максимального напряжения обратной последовательности;
- IMT3 с независимой выдержкой времени;
- МТЗ с обратнозависимой выдержкой времени;
- Коэффициент мощности;
- Контроль исправности цепей переменного напряжения;
- Направленная МТЗ;
- Направленная МТЗ от замыканий на землю;
- Устройства АПВ;
- Защита от повышения/понижения частоты;
- Защита по производной от частоты;
- Блокировка многократного включения электродвигателя;
- Дифференциальная защита (TD 1000);
- Реле направления напряжения;
- Реле отключения.
Испытательная система Т/1000 PLUS включает в себя три независимых генератора:
- Основной генератор переменного тока, переменного и постоянного напряжения;
- Вспомогательный генератор переменного напряжения с возможностью регулировки фазового угла;
- Вспомогательный генератор постоянного напряжения для питания тестируемой защиты.
Возможна регулировка всех выходных величин и одновременный их контроль, осуществляемый при помощи большого графического ЖК-дисплея. Установка Т 1000 PLUS может функционировать без подключения к ПК.Используя многофункциональную кнопку и ЖК-дисплей, можно войти в режим МЕНЮ, задающий множество функций, благодаря которым установка Т1000 PLUS становится мощным проверочным устройством, с возможностью проведения ручной и полуавтоматической проверки, а также с возможностью передачи результатов испытаний в ПК посредством интерфейса RS232 или USB. Полученные результаты можно записать, отобразить и проанализировать при помощи мощного программного обеспечения TDMS, функционирующего под управлением всех версий WINDOWS, начиная с WINDOWS 98.
В приборе TD 1000 присутствуетдва источника тока для проверки характеристики дифференциальной защиты в дополнение к токам срабатывания. Также возможна регулировка выходной частоты второго источника для проверки тормозной характеристики на второй гармонике. Также в данной модели увеличена мощность вспомогательного источника напряжения/тока до 50 ВА.
TD 1000 Plus 15 Гц идентичен TD 1000 Plus, единственным отличием является возможность генерации выходных величин с частотой от 15 Гц, что позволяет тестировать ЖД защиты и генераторные защиты. В модели TD 1000 Plus 15 Гц отсутствует вспомогательный источник постоянного напряжения.
