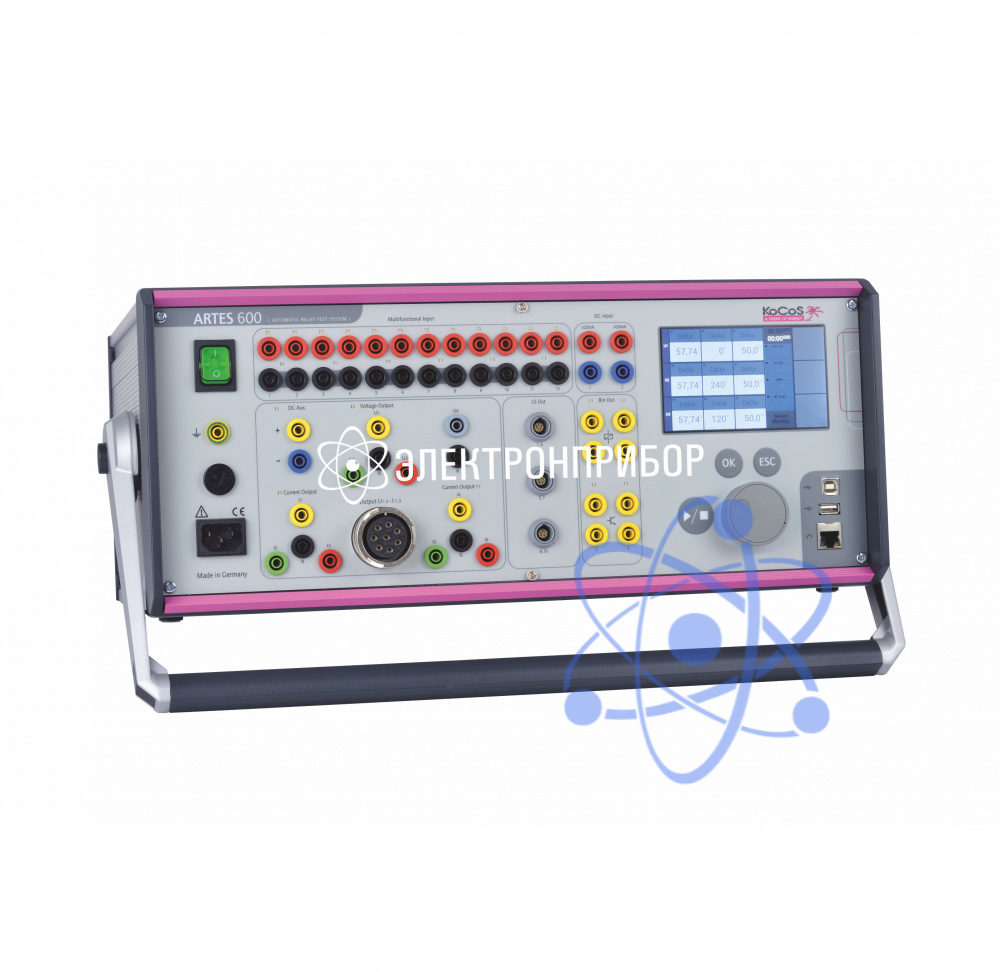

Описание испытательного комплекса для релейной защиты и автоматики ARTES 600:
ARTES 600 - это компактный комплекс для испытания всех типов защитных реле. Он характеризуется небольшим весом и низким уровнем шума и может использоваться и в полевых, и в лабораторных условиях.
ARTES 600 обеспечивает лёгкое выполнение сложных испытательных задач. Четыре выхода напряжения и шесть токовых выходов обеспечивают достаточно высокую выходную мощность, позволяющую проводить испытания по трём фазам статических реле, цифровых реле и реле с автономным питанием. Даже трёхфазные испытания на реле дифференциальной защиты можно выполнять без дополнительного оборудования.
Функции испытательного комплекса для релейной защиты и автоматики ARTES 600:
- испытания реле напряжения;
- испытания реле частоты;
- испытания дистанционной защиты;
- испытания дифференциальной защиты;
- испытания реле с обратно зависимой выдержкой времени и реле с независимой выдержкой времени.
Особенности испытательного комплекса для релейной защиты и автоматики ARTES 600:
- расширенный частотный диапазон (до 4 кГц);
- повышенная мощность токовых выходов (500 ВА при 3-фазном подключении);
- выходное напряжение канала 300 В при четырёхфазном подключении или 600 В при однофазном подключении;
- шесть групп по два многофункциональных входа с гальванической развязкой для измерения аналоговых и дискретных сигналов до 600 В;
- два аналоговых входа 20 мА;
- два беспотенциальных гальванически развязанных реле и два транзисторных выхода;
- десять независимо настраиваемых низкоуровневых выходов;
- сенсорный дисплей и новый прогрессивный пользовательский интерфейс TJCP;
- многофункциональное ПО ARTES PC с различными подпрограммами для осуществления разных испытаний (IT-монитор для проверки времени срабатывания и направленной чувствительности реле защиты от перегрузки по току, VD-монитор для проверки любой функции защиты, с установкой количества проверок вручную, DIFF-Монитор для проверки характеристики срабатывания и времени срабатывания реле дифференциальной защиты);
- синхронизация времени c помощью встроенного GPS- приёмника;
- возможность вертикальной установки при проведении испытаний.
