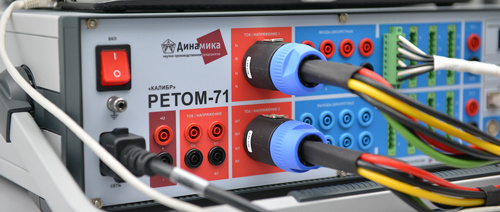

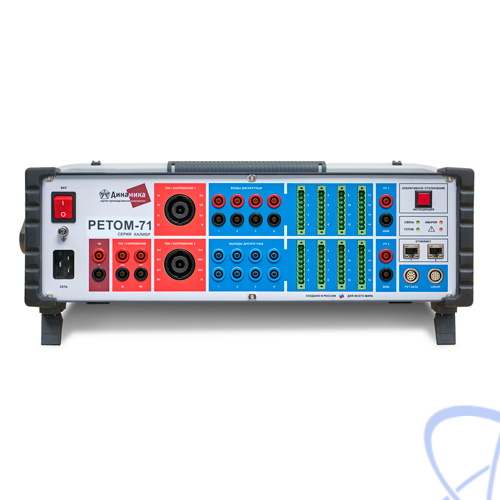

| Количество источников, шт. |
2 гальванически развязанные группы по 3 источника, соединенных в звезду |
| Предел воспроизведения силы переменного тока одного источника (действующее значение), А |
20 |
| Предел воспроизведения силы постоянного тока одного источника, А |
15 |
| Минимальный шаг изменения силы тока, мА |
1,0 |
| Максимальное выходное напряжение (амплитудное значение), В, не более |
28 |
| Максимальная выходная мощность одного источника, В·А, не более |
250 |
| Суммарная максимальная мощность всех источников в однофазном режиме, В·А, не более |
1000 |
| Суммарная максимальная мощность всех источников в трёхфазном режиме, В·А, не более |
1500 |
| Пределы допускаемой основной абсолютной погрешности воспроизведения силы переменного тока в диапазоне частот от 48 до 52 Гц, А |
±(0,0009x + 0,00005Xк) |
| Пределы допускаемой основной абсолютной погрешности воспроизведения силы постоянного тока, А |
±(0,0009x + 0,00005Xк) |
| Максимальный ток канала при разных режимах работы источников, А: |
|
| - в режиме шести источников или две независимые трехфазные системы, или каждый канал используется независимо |
20 |
| - в трехфазном режиме увеличенного тока (три канала по 2 источника соединенных параллельно) * |
40 |
| - в однофазном режиме (две группы по 3 источника, где три источники каждой группы соединены параллельно) * |
2 х 60 |
| - в однофазном режиме (шесть источников двух групп соединены параллельно) * |
120 |
| Защита выходной цепи каждого источника от: |
|
| - обрыва в цепи нагрузки |
+ |
| - перегрузки по напряжению и искажения формы сигнала |
+ |
| - внешнего напряжения |
+ |
| Уровень срабатывания защиты от перегрузки при выходном токе 20 А, В (действующее значение) |
12,5 |
| Время срабатывания тепловой защиты источников тока: |
|
| - при максимальной выходной мощности источника из холодного состояния 20 °С, мин, не менее |
1 |
| - при выходной мощности источника в размере 10 % от максимальной выходной мощности |
Длительно |
| Пределы допускаемой дополнительной погрешности воспроизведения силы переменного и постоянного тока, обусловленной изменением температуры окружающей среды |
не более 0,5 предела основной погрешности на каждые 10 °С от нормальной температуры (20 ± 5) °С |
| * Погрешность в этих режимах определяется как корень квадратный из суммы квадратов погрешностей каждого используемого канала. Примечание – В формулах абсолютной погрешности приняты следующие обозначения: Хк - конечное значение диапазона изменения соответствующей величины (верхний предел); x - измеренное значение соответствующей величины. |
| Количество источников, шт. |
6 |
| Предел воспроизведения напряжения переменного тока одного источника (действующее значение), В |
140 |
| Предел воспроизведения напряжения постоянного тока (два источника последовательно), В |
390 |
| Минимальный шаг изменения напряжения, мВ |
1 |
| Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения переменного тока в диапазоне частот от 45 до 65 Гц, В |
±(0,0004x + 0,00005Xк) |
| Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения постоянного тока, В |
±(0,0004x + 0,00005Xк) |
| Максимальная выходная мощность источника, В·А, не менее |
35 |
| Максимальное напряжение при разных режимах работы источников, В: |
|
| - в трехфазном режиме |
140,00 |
| - в однофазном режиме (2 источника соединены последовательно)* |
280,00 |
| Максимальная выходная мощность в режиме постоянного тока при 380 В, Вт, не менее |
35 |
| Коэффициент пульсаций напряжения постоянного тока, % от выходного значения, не более |
0,1 |
| Защита выходной цепи каждого источника от: |
|
| - от короткого замыкания в цепи нагрузки |
+ |
| - перегрузки |
+ |
| - внешнего напряжения |
+ |
| Уровень срабатывания защиты от короткого замыкания, А |
0,3
(при длительности ≥ 4 мс) |
| Время срабатывания тепловой защиты источников: |
|
| - при максимальной выходной мощности из холодного состояния 20 °С, мин, не менее |
10 |
| - при выходной мощности источника в размере 20 % от максимальной выходной мощности |
Длительно |
| Пределы допускаемой дополнительной погрешности воспроизведения напряжения переменного и постоянного тока, обусловленной изменением температуры окружающей среды |
не более 0,5 предела основной погрешности на каждые 10 °С от нормальной температуры (20 ± 5) °С |
| * Погрешность в этих режимах определяется как корень квадратный из суммы квадратов погрешностей каждого используемого канала. Примечание – В формулах абсолютной погрешности приняты следующие обозначения: Хк - конечное значение диапазона изменения соответствующей величины (верхний предел); x - измеренное значение соответствующей величины. |
| Диапазон частот воспроизводимых сигналов тока, Гц |
от 1 до 1000 |
| Диапазон частот воспроизводимых сигналов напряжения, Гц |
от 1 до 2100 |
| Минимальный шаг изменения частоты, Гц |
0,001 |
| Пределы допускаемой абсолютной погрешности установки частоты, Гц, в диапазоне частот от 45 до 65 Гц |
± 0,00001 |
| Пределы допускаемой абсолютной погрешности установки частоты, Гц, в диапазонах частот от 1 до 45 Гц и от 65 до 2100 Гц ** |
± 0,01 |
| Диапазон установки угла фазового сдвига синусоидального сигнала на промышленной частоте 50 Гц, градус |
от 0 до 360 |
| Минимальный шаг изменения угла фазового сдвига, градус |
0,001 |
| Пределы допускаемой абсолютной погрешности установки угла фазового сдвига синусоидального сигнала (в диапазоне частот от 45 до 65 Гц, при уровне сигнала в диапазоне от 10 до 100 % от верхнего предела изменения), градус |
± 0,1 |
| Коэффициент нелинейных искажений формы синусоидального сигнала на промышленной частоте (50 Гц) полоса измерения 10 кГц, %, не более: |
|
| - для тока |
0,1 |
| - для напряжения |
0,1 |
| ** При частоте выходного сигнала более 250 Гц максимальное значение выходного сигнала уменьшается. |
| Диапазон воспроизведения напряжения постоянного тока, В |
от 5 до 264 |
| Максимальный выходной ток, А, не менее |
1,25 |
| Максимальная выходная мощность, Вт, не менее |
100 |
| Коэффициент пульсаций напряжения постоянного тока, при выходном напряжении 220 В и максимальной выходной мощности, %, не более |
0,5 |
| Пределы допускаемой основной абсолютной погрешности изменения напряжения постоянного тока, В |
±(0,01x + 0,001Xк) |
| Задержка включения источника, с, не более |
2 |
| Защита выходной цепи от: |
|
| - короткого замыкания |
+ |
| - перегрузки |
+ |
| - внешнего напряжения |
+ |
| Пределы допускаемой дополнительной погрешности воспроизведения напряжения постоянного тока, обусловленной изменением температуры окружающей среды |
не более 0,5 предела основной погрешности на каждые 10 °С от нормальной температуры (20 ± 5) °С |
| Диапазон измерения интервалов времени, с |
от 0,0010 до 99999 |
| Разрешающая способность, мс |
0,1 |
| Минимальное значение измерения интервала времени, мс |
1,0 |
| Пределы допускаемой абсолютной погрешности измерения и воспроизведения интервалов времени, мс |
± (0,001x+0,3) |
| В диапазоне 1-100 мс с применением РЕТ-64/32 |
±1,0 |
| Пределы допускаемой абсолютной погрешности измерения интервалов времени с применением дискретных входов РЕТ-64/32, мс в диапазоне от 1 до 100 мс в диапазоне св. 100 мс |
±1,0 ± (0,001x+1) |
| Возможность измерения временных параметров: |
|
| - время срабатывания |
+ |
| - время возврата |
+ |
| - длительность замкнутого (разомкнутого) состояния |
+ |
| - разновременность срабатывания и отпускания контактов |
+ |
| - длительность дребезга контактов |
+ |
| Количество, шт. |
2 |
| Номинальная частота сигнала, Гц |
50 |
| Диапазоны измерения напряжения постоянного и переменного тока, В |
0,06 – 6; 6 – 600 |
| Пределы допускаемой основной абсолютной погрешности измерения напряжения постоянного и переменного тока, В |
±(0,001x + 0,0001Xк) |
| Перегрузочная способность входов, % от верхнего предела измерения |
130 |
| Входное сопротивление встроенного вольтметра, кОм, не менее |
1000 |
| Дополнительные функциональные возможности: |
|
| - измерение тока, с помощью токовых клещей |
+ |
| - измерение частоты |
+ |
| - измерение угла фазового сдвига между двумя сигналами |
+ |
| - осциллографирование |
+ |
| - вычисление спектра сигнала |
+ |
| Пределы допускаемой дополнительной погрешности измерения напряжения постоянного и переменного тока, обусловленной изменением температуры окружающей среды |
не более 0,5 предела основной погрешности на каждые 10 °С от нормальной температуры (20 ± 5) °С |
| Примечание – В формулах абсолютной погрешности приняты следующие обозначения: Хк - конечное значение диапазона изменения соответствующей величины (верхний предел); x - измеренное значение соответствующей величины. |
| Количество, шт. |
16 |
| Тип |
«сухой контакт», транзисторный ключ, ТТЛ 15 В |
| Максимальное напряжение постоянного тока на входе, В, не более |
300 |
| Время неопределенности считывания состояния входа, мс |
0,1 |
| Разрешающая способность определения изменения состояния входа, мс, не более |
0,2 |
| Диапазон регулировки антидребезговой задержки, мс |
1,0 – 10 |
| Первоначальный бросок тока, мА, не менее |
30 |
| Количество, шт. |
12 |
| Тип |
Транзистор |
| Коммутационная способность при активной нагрузке: |
|
| - сила постоянного тока, А |
0,12 |
| - напряжение постоянного тока, В |
400 |
| - сила переменного тока, А |
0,085 |
| - напряжение переменного тока, В |
285 |
Собственное время срабатывания дискретного выхода на замыкание,
мс, не более |
2 |
Собственное время срабатывания дискретного выхода на размыкание,
мс, не более |
2 |
| Воспроизведение токов и напряжений по записанным осциллограммам: - формат записи - максимальная длительность воспроизводимой осциллограммы, с, не менее - точность воспроизведения дискретных сигналов, мс, не более - частота дискретизации воспроизводимых аналоговых сигналов |
СОМТRADE 10 1,0 200 точек на период (20 мс) |
| Соединение синхронизируемых устройств: - в одном помещении, с применением кабеля синхронизации - на смежных помещениях, с применением блока РЕТ-GPS |
до 9 устройств нет ограничений |
| Точность синхронизации взаимодействия двух устройств, мс, не более |
1,0 |
| Порт связи с управляющим устройством (ПК) |
Ethernet |
| Режимы управления источниками |
ручной, автоматический,
программируемый |
| Испытательное напряжение изоляции цепей питания относительно корпуса устройства, В (переменное) |
1500 |
| Испытательное напряжение изоляции токоведущих частей (кроме аналоговых входов) относительно корпуса/цепей питания, В (переменное) |
1500 |
| Испытательное напряжение изоляции гальванически изолированных источников относительно других групп, В (переменное) |
1500 |
| Испытательное напряжение изоляции гальванически изолированных источников напряжения и тока первой группы относительно гальванически изолированных источников тока второй группы, В (переменное) |
1500 |
| Испытательное напряжение изоляции аналоговых входов относительно корпуса/цепей питания, В (переменное) |
200 |
| Испытательное напряжение изоляции дискретных входов относительно друг друга, В (переменное) |
500 |
| Масса устройства, кг, не более |
Масса устройства, кг, не более |
| Габаритные размеры устройства (без ручки) Ш×В×Г, мм, не более |
500 × 180 × 380 |
| Габаритные размеры устройства (с ручкой) Ш×В×Г, мм, не более |
500 × 150 × 470 |
| Диапазон рабочих температур окружающей среды, °С |
от 0 до 50 |
| Температура нормальных условий, °С |
20 ± 5 |
| Диапазон температур окружающей среды при хранении, ºС |
от -50 до +70 |
| Диапазон температур окружающей среды при транспортировке, ºС |
от -50 до +70 |
| Относительная влажность воздуха, %, не более |
95 |
| Атмосферное давление, кПа |
от 79 до 106,7 |
| Высота над уровнем моря, м, не более |
2000 |
| Группа условий эксплуатации по ГОСТ 17516.1-90 |
М23 |
| Степень защиты по ГОСТ 14254-96 |
IP20 |
| Требования безопасности по ГОСТ Р МЭК 60950-2002 |
По классу I |
| Питание устройства испытательного: |
|
| - однофазная сеть, В |
220 – 120 (+ 44) |
| - частота питающей сети, Гц |
45 - 65 |
| - потребляемая мощность, В·А, не более |
3600 |
| Средний срок службы устройств, лет, не менее |
30 |
| Средняя наработка на отказ, ч, не менее |
25000 |
| Среднее время восстановления работоспособного состояния с учетом времени поиска неисправности, ч, не более |
3 |
