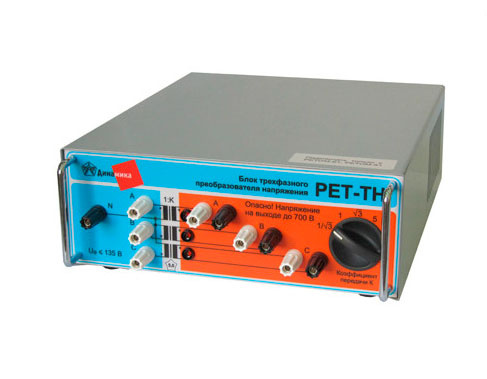

РЕТ-ТН — блок трехфазного преобразователя напряжения

Производитель

Динамика

Гарантия

60 мес

Артикул

20277

Оригинальный прибор

Сертификат дилера

jpg

Под заказ

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение блока трехфазного преобразователя напряжения РЕТ-ТН:

Блок трехфазного преобразователя напряжения РЕТ-ТН предназначен для масштабирования трехфазной системы напряжений на выходе прибора РЕТОМ-51 (РЕТОМ-61) с коэффициентами трансформации 0.1, 1, √3, 5.

При этом пользователям открываются следующие дополнительные возможности:

проверка счетчиков электроэнергии с напряжением 380 В
проверка большого класса реле переменного напряжения 380 В в распредсетях
проверка устройств блокировки при неисправностях в цепях переменного напряжения путем одновременной подачи напряжений звезды и разомкнутого треугольника
полноценная проверка устройств релейной защиты по цепям напряжения при воспроизведении зарегистрированных аварийных процессов в формате COMTRADE.

Технические характеристики блока трехфазного преобразователя напряжения РЕТ-ТН:

Параметр	Значение
Входное напряжение на каждой фазе, В, не более	120
Выходное напряжение на каждой фазе, В, не более	600
Максимальная выходная мощность каждой фазы, ВА, не менее	60
Выходное напряжение холостого хода при соответствующем К, В	U_вх(К-0,05)±0,5%
Коэффициенты передачи напряжения	1	√3	5
Номинальный ток нагрузки , А	0,5	0,3	0,1
Максимальный ток нагрузки , А, не более	1,2	0,7	0,3
Коэффициент жесткости нагрузочной характеристики блока , В/А, не более	12	30	200
Выходное напряжение разомкнутого треугольника при симметричном входном трехфазном напряжении,%, не более	2	2	-
Номинальная частота, Гц	50±1
Диапазон частот, Гц	45 … 185
Погрешность передачи фазы, °	1	1	2,5
Электрическое сопротивление изоляции между: входными и выходными цепями, МОм, не менее входными и выходными цепями и корпусом, МОм, не менее	20 20
Электрическая прочность изоляции между: входными и выходными цепями, кВ, не менее выходными цепями, кВ, не менее входными и выходными цепями и корпусом, кВ, не менее	5 1,5 5
Габаритные размеры, мм, не более	340х265х110
Масса, кг, не более	9
Диапазон температур окружающей среды, °С	-20…+50
Влажность воздуха при 25 °С, %, не более	80
Высота над уровнем моря, м, не более	1000
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0	0I
Группа условий эксплуатации	М23

№	Наименование	Количество
1	РЕТ-ТН — блок трехфазного преобразователя напряжения	1
