Назначение устройства ИМИТАТОР:

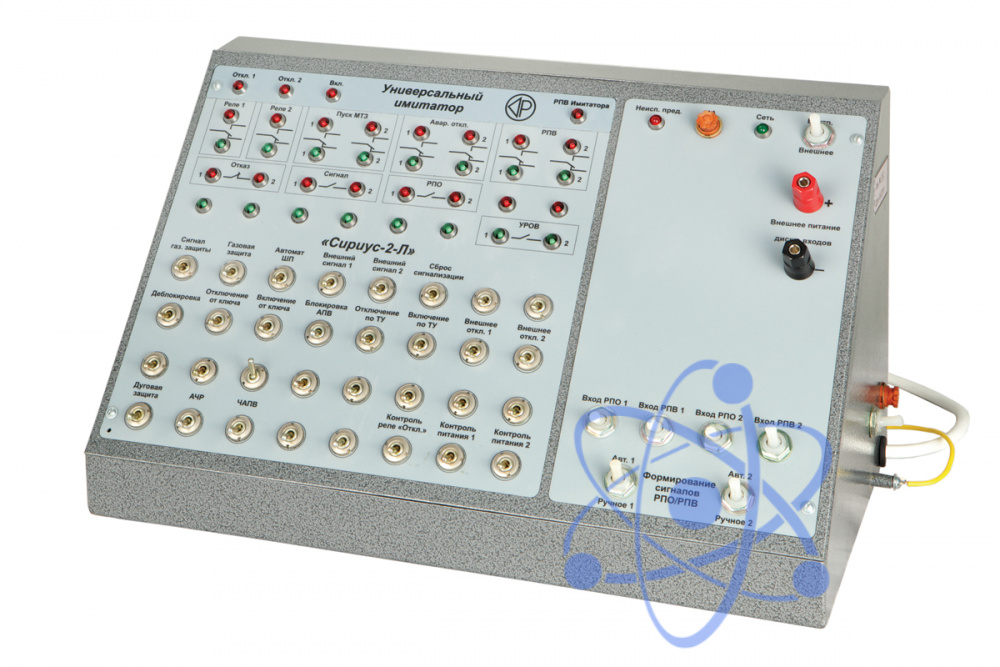

Устройство ИМИТАТОР предназначено для проверки функционирования микропроцессорных защит серии «Сириус» совместно с проверочными устройствами, например, «Нептун», «Уран», «Ретом» или другими аналогичными, вырабатывающими переменный ток и напряжение, необходимые для проверки входных аналоговых цепей МП защит.
Область применения устройства ИМИТАТОР:
ИМИТАТОР предназначен для применения в лабораторных условиях. С его помощью можно проверить работоспособность следующих устройств:
- Сириус-2-Л
- Сириус-2-МЛ
- Сириус-Мвк
- Сириус-2-М
- Сириус-2-С
- Сириус-21-С
- Сириус-2-В
- Сириус-Д
- Сириус-ДД
- Сириус-В
- Сириус-21-Д
- Сириус-С
- Сириус-СП
- Сириус-ПЭ
- Сириус-ДЗ-35
- Сириус-ТН
- Сириус-УВ
- Сириус-Т
- Сириус-Т3
- РНМ-1
- Сириус-ААРТ
- Орион-2
- Орион-М
- Орион-РТЗ
- Сириус-ЦС
- Сириус-ГС
- Сириус-АЧР
- Сириус-2-АЧР
- Сириус-21-Л
- Сириус-Л
- Сириус-МЛ
- Сириус-3-ЛВ-02
- Сириус-3-ЛВ-03
- Сириус-3-СВ
- Сириус-3-УВ
- Сириус-ОЗЗ
- Сириус-ПА
- ИМФ-1Р
- ИМФ-3Р
Также ИМИТАТОР можно использовать для проверки других устройств РЗА при применении дополнительных соединительных кабелей.
По условиям эксплуатации ИМИТАТОР удовлетворяет требованиям группы 3 по ГОСТ 22261-94 с расширенным температурным диапазоном рабочих температур от минус 10 до плюс 45 °С.
Выполняемые устройством ИМИТАТОР функции:
Устройство обеспечивает подачу логических входных сигналов на входные контакты устройств защиты серии «Сириус» с управлением от тумблеров с панели управления ИМИТАТОРА.
ИМИТАТОР обеспечивает визуальную проверку срабатывания выходных реле устройства защиты по индикации их состояния при помощи светодиодов на панели управления устройства.
ИМИТАТОР обеспечивает имитацию работы высоковольтного выключателя (выдача сигналов «Вход РПО» и «Вход РПВ») с помощью внутренней релейной схемы как в автоматическом, так и в ручном режимах.
