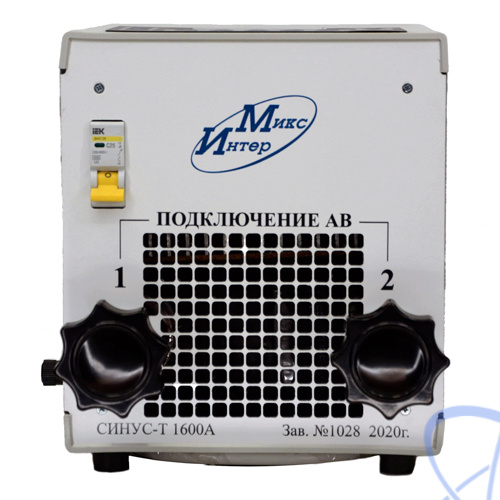

СИНУС-Т 1600А — комплект для испытания автоматических выключателей переменного тока

Производитель

ИнтерМикс

Гарантия

12 мес

Артикул

20621

Оригинальный прибор

Под заказ

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Описание СИНУС-Т 1600А

Комплект Синус-1600 предназначен для испытания автоматических выключателей с номинальным током от 10А до 100А, то есть ток выдаваемый комплектом от 20А до 1600А.

Синус-1600 позволяет проводить испытания таких устройств, как:

Автоматические выключатели
Электромагнитные расцепители автоматических выключателей
Тепловые расцепители автоматических выключателей

Комплект СИНУС-1600 рекомендуется использовать при испытании электромагнитных расцепителей с номинальным током от 25 до 125 А. В некоторых случаях при установке срабатывания максимальнотоковой защиты, равной 10 Iн расц, можно использовать данный комплект для испытания АВ с номинальным током расцепителя 160 А. Кроме того, данный комплект может быть использован для испытания тепловых расцепителей с номинальным током от 10 до 500 А.

Технические характеристики комплекта для испытания автоматических выключателей переменного тока СИНУС-Т 1600А:

Параметр	Значение
Диапазон регулирования и измерения испытательного тока, А	16 - 1600
Форма испытательного тока	синусоидальная частотой 50 Гц
Режимы работы	кратковременный (импульсный); длительный
Диапазон задания и измерения длительности протекания тока в кратковременном режиме, мс	20 ... 5000
Диапазон задания и измерения длительности протекания тока и времени отключения АВ в длительном режиме, с	0,02 ... 300
Мощность, потребляемая комплектом из сети, кВА в кратковременном режиме (Iмакс = 1600А), не более в длительном режиме (Iмакс = 500А), не более	9 3
Относительная погрешность измерения длительности протекания тока и времени отключения, %, не более	не более ±3
Максимальные значения длительности протекания испытательного тока, определяемые допустимым нагревом нагрузочного трансформатора	При 200 А - 300 с; при 1000 А - 60 с; при 1600 А - 5 с
Общие характеристики
Питание	220+22 В частотой 50 Гц
Сила тока в кратковременном режиме при максимальном испытательном токе (Iисп=1600 А), А	не менее 40
Максимальное значение силы тока, потребляемого из сети, А	не более 40
Время установления рабочего режима, мин	не более 1
Габаритные размеры (ДхШхВ), мм	500х200х400
Масса, кг	18

При необходимости испытания большого количества автоматических выключателей в системах КИП с очень малыми значениями испытательных токов расцепителей (от 1 до 200 А) изготавливается вариант комплекта СИНУС-200.

Комплекты сопровождаются аттестатом Госстандарта РФ – ФГУ ”ТЕСТ-СПб” в соответствии с ГОСТ Р.8.568-99. Аттестация испытательного оборудования.

№	Наименование	Количество
1	Моноблок СИНУС-Т 1600А	1
2	Токопроводы сечением 70 мм² длиной 1 м	2
3	Аттестат	1
4	Руководство по эксплуатации	1
