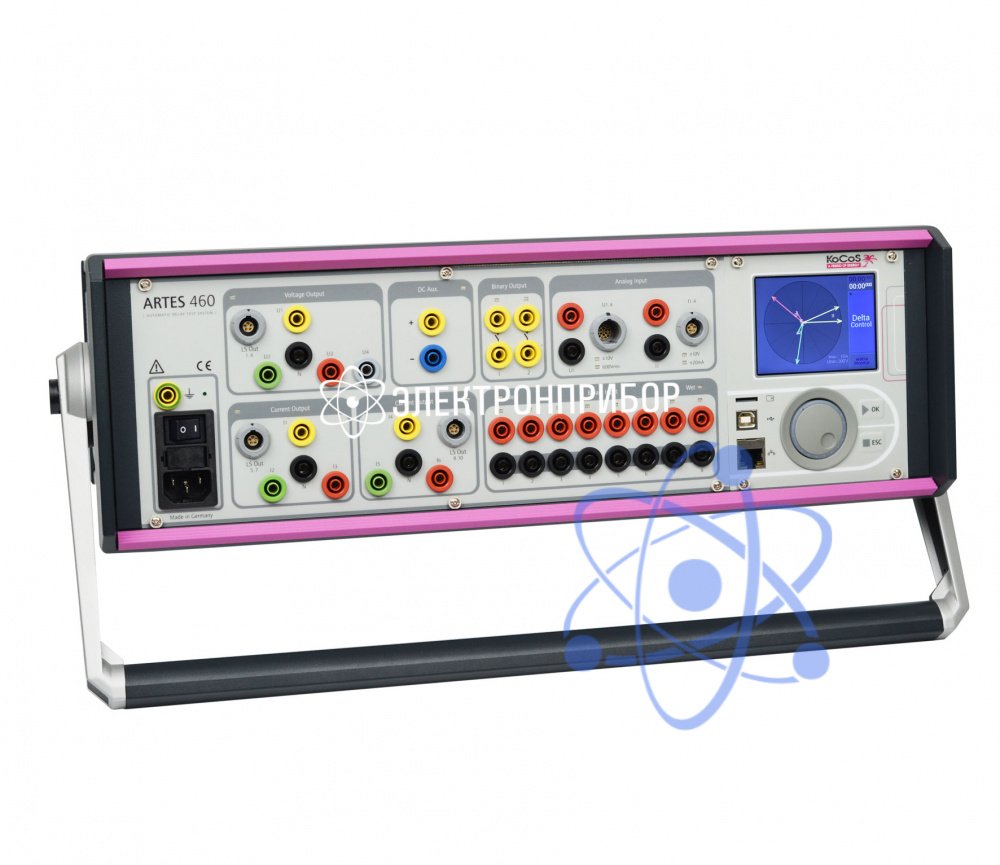

Описание испытательного комплекса для релейной защиты и автоматики ARTES 460:
ARTES 460 является комплексом для испытания и наладки трёхфазных релейных защит, статических реле, цифровых реле, реле дифференциальной защиты. Он характеризуется небольшим весом и низким уровнем шума и может использоваться и в полевых, и в лабораторных условиях.
Выходные сигналы четырёх каналов напряжения и шести каналов тока настраиваются независимо. Все каналы защищены от перегрузки и короткого замыкания.
Комплекс выполнен в удобном переносном корпусе и оснащён сенсорным дисплеем размером 3,5”.
Функции испытательного комплекса для релейной защиты и автоматики ARTES 460:
- испытания реле напряжения;
- испытания реле частоты;
- испытания дистанционной защиты;
- испытания дифференциальной защиты;
- испытания реле с обратно зависимой выдержкой времени и реле с независимой выдержкой времени.
Особенности испытательного комплекса для релейной защиты и автоматики ARTES 460:
- расширенный частотный диапазон (до 4 кГц);
- выходное напряжение канала 300 В при четырёхфазном подключении или 600 В при однофазном подключении;
- выходной ток канала 16 А при шестифазном подключении или 32 А при трёхфазном;
- четыре аналоговых входа ±20 мА/±10 В;
- два беспотенциальных гальванически развязанных реле;
- десять независимо настраиваемых низкоуровневых выходов;
- сенсорный дисплей;

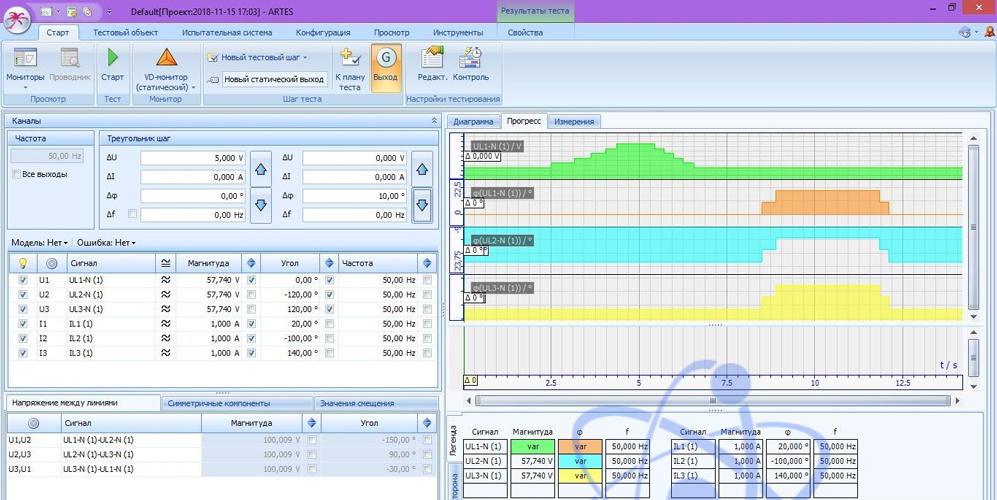

- многофункциональное ПО ARTES PC с различными подпрограммами для осуществления разных испытаний (IT-монитор для проверки времени срабатывания и направленной чувствительности реле защиты от перегрузки по току, VD-монитор для проверки любой функции защиты, с установкой количества проверок вручную, DIFF-Монитор для проверки характеристики срабатывания и времени срабатывания реле дифференциальной защиты;
- синхронизация времени c помощью GPS-приёмника (опция);
- возможность вертикальной установки при проведении испытаний.
