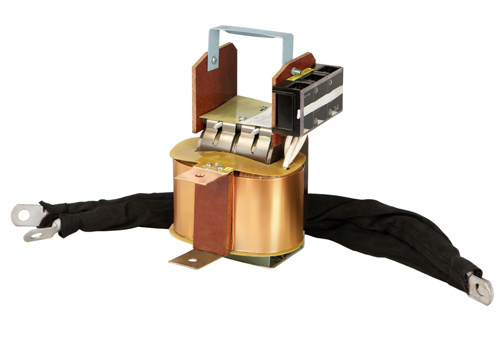

НТ-4 — нагрузочный трансформатор

НТ-4 — нагрузочный трансформатор

НТ-4 — нагрузочный трансформатор


Производитель:
РАДИУС
Гарантия:
12 мес.

Оригинальный прибор

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.kz Есть технический вопрос - задавайте по e-mail: spv@1ep.kz

Под заказ

Цена по запросу


Назначение нагрузочного трансформатора НТ-4:

Малогабаритный трансформатор нагрузочный НТ-4 предназначен для испытаний токовых расцепителей автоматических выключателей и релейных защит первичным током при до 4 кА при их наладке и проверке. Оптимальная конструкция трансформатора позволяет значительно снизить нагрузку на питающую сеть при получении больших токов, а также создать компактное и относительно легкое устройство.

Описание нагрузочного трансформатора НТ-4:

Трансформатор нагрузочный НТ-4 может работать как в автономном режиме, так и в составе с комплектным испытательным устройством серии Сатурн. При этом испытательное устройство обеспечивает электронную регулировку тока первичной обмотки трансформатора и задание длительности протекания тока. Кроме этого, обеспечивается автоматическое измерение тока вторичной обмотки и времени отключения защиты.

При применении трансформатора совместно с устройством Сатурн-М обеспечивается:

  • малая нагрузка на сеть при получении больших токов;
  • электробезопасность за счет разделения первичной и вторичной цепей с гальванической развязкой;
  • отсутствие износа и подгорания контактов проверяемого аппарата за счет исключения коммутации высоких напряжений;
  • широкий диапазон выходных токов от нескольких десятков до тысяч ампер;
  • малые габариты и удобство транспортировки к месту проверки.

Рекомендуется при измерении тока пользоваться измерительным преобразователем ТМ 0,66Р, обеспечивающим непосредственное измерение тока до 3 кА. При этом устройство Сатурн-М автоматически пересчитывает измеренное значение тока в истинное с учетом всех необходимых коэффициентов.

Устройство комплектуется двумя токопроводами длиной 0,7 м и сечением 100 мм2.

Технические характеристики нагрузочного трансформатора НТ-4:

Параметр Значение
Напряжение питающей сети, В 220 / 380
Потребляемая от сети мощность при номинальном токе, не более, кВА 35
Максимальный выходной ток при длительности протекания 1 с
(при сопротивлении нагрузки 0,4 мОм), кА
4
Напряжение холостого хода вторичной обмотки, В
при 220 В
при 380 В

4,5
8
Масса трансформатора, кг, не более 22
Габаритные размеры, мм, не более 250x190x220
Длина токопроводов, м, не более 0,7
Сечение токопроводов, мм2, не менее 100
Наименование Количество
1 Трансформатор НТ-4 1
2 Токопровод 2
3 Паспорт 1
