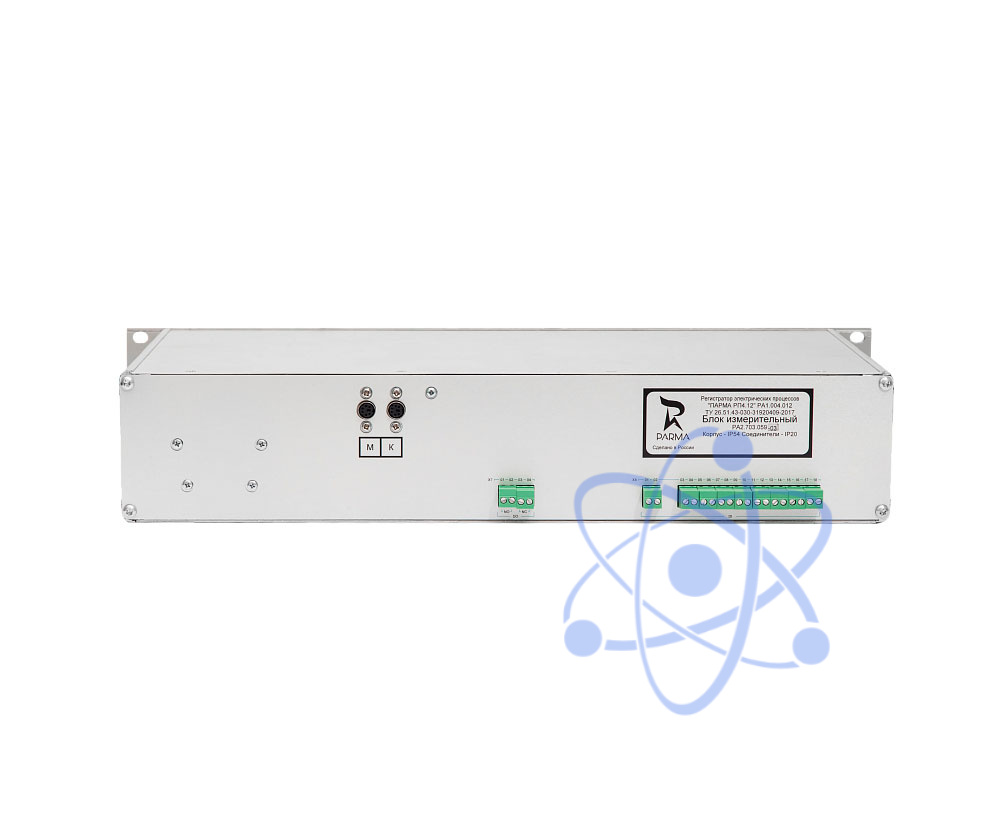

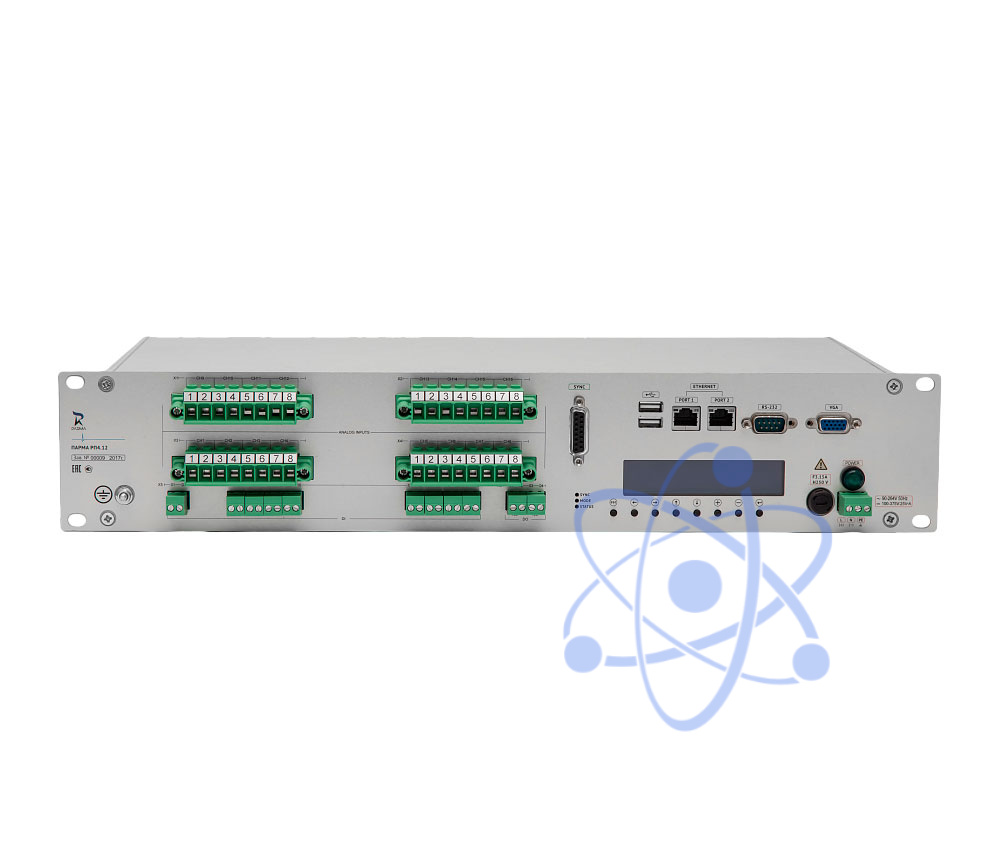

| Напряжение постоянного тока |
В |
от 1,0·10-3 до 1000,0 |
0,2; 1,0; 20,0; 100,0; 200; 260,0; 420,0; 530,0; 650,0; 1400,0 |
γ=±0,05; при U≤0,1Uк δ=±0,5; при U≥0,1Uк |
| Действующее значение напряжения переменного тока |
В |
от 0,7·10-3 до 1000,0 |
0,14;0,7;14,0; 70,0;140,0;180,0; 300,0; 350,0; 460,0; 1000,0 |
γ=±0,05; при U≤0,1Uк δ=±0,5; при U≥0,1Uк |
| Сила постоянного тока |
мА |
от 3,5×10-2 до 3,0 |
8,0; 30,0 |
γ=±0,05; при I≤0,1Iк δ=±0,5; при I≥0,1Iк |
| А |
от 30,0×10-2 до 25,0 |
0,5; 1; 2,5; 5,0; 10,0; 16,0; 20,0;50,0;55,0; 170,0; 282,0 |
γ=±0,05; при I≤0,1Iк δ=±0,5; при I≥0,1Iк |
| Действующее значение силы переменного тока |
мА |
от 2,5×10-2 до 20,0 |
5,0; 20,0 |
γ=±0,05; при I ≤0,1Iк δ=±0,5; при I≥0,1Iк |
| А |
от 2,0×10-2 до 200,02) |
0,35; 0,7;2,0; 3,5;7,0; 11,0;14,0; 36,0; 60,0; 120,0; 200,0 |
γ=±0,05; при I≤0,1Iк δ=±0,5; при I≥0,1Iк |
| Частота переменного тока |
Гц |
от 40,0 до 65,0 |
– |
?=±0,05 при U≥0,1Uк, I≥0,1Iк |
| Угол сдвига фаз между напряжением и током одной фазы основной частоты |
градус |
от 0 до 360 |
– |
?=±0,5 при U≥0,1Uк, I≥0,1Iк |
| Активная мощность по фазе (по трем фазам) |
Вт |
от 0 до Uк·Iк от 0 до 3x(Uк·Iк) |
Определяется выбранными пределами токов и напряжений |
δ=±[0,5+0,05(Рк/Ри-1)] при ?cos??≥0,2 |
| Реактивная мощность по фазе (по трем фазам) |
вар |
от 0 до Uк·Iк от 0 до 3x(Uк·Iк) |
δ=±[0,5+0,05(Qк/Qи-1)] при ?sin??≥0,2 |
| Полная мощность по фазе (по трем фазам) |
ВА |
от 0 до Uк·Iк от 0 до 3x(Uк·Iк) |
δ=±[0,5+0,02(Sк/Sи-1)] |
Примечание:
Uк (Iк) – конечное значение (верхний предел) диапазона измерения напряжения (силы тока).
Uи (Iи) – измеренное значение напряжения (силы тока).
Pк(Qк) (Sк)– конечное значение диапазона измеряемой активной/реактивной/полной мощности.
Pи (Qи) (Sи)– измеренное значение активной/ реактивной/полной мощности.
1) – за нормирующее значение принимается конечное значение (верхний предел) диапазона измерения.
2) – измерение силы тока свыше 30 А, на каналах 40, 60, 80, 100, 150 и 200 А по условиям термической стойкости осуществляется в течение 1 с. |
Чувствительность пуска по уровню измеряемых напряжений, сил токов, должна быть ± 0,5 % от предела измеряемой величины.
Чувствительность пуска по уровню измеряемой частоты (отклонения частоты) должна быть не более ±0,005 Гц
Чувствительность пуска по уровню измеряемых симметричных составляющих действующего значения фазного напряжения прямой последовательности должна быть не более ±0,5 % от установленного значения уставки; обратной и нулевой последовательности не более ±1 % от установленного значения уставки.
Для пуска регистратора по уровню действующих значений симметричных составляющих напряжения и силы переменного тока (прямой, обратной и нулевой последовательности) могут быть использованы только каналы с одинаковыми пределами измерения действующего значения напряжения и силы переменного тока.
Чувствительность пуска по уровню измеряемых симметричных составляющих действующего значения силы фазного тока прямой последовательности должна быть не более ± 0,5 % от установленного значения уставки; обратной и нулевой последовательности не более ± 1 % от установленного значения уставки.
Регистратор должен обеспечивать измерение и пуск по n-ым гармоническим составляющим напряжения и тока при n = от 2 до 20 с коэффициентом искажения синусоидальности до 30 %, значение которого должен задавать пользователь при формировании условий пуска.
В режиме «Самописец» регистратор должен обеспечивать время усреднения от 0,1 до 5 с с шагом 0,1 с. |
| Действующее значение напряжения переменного тока |
В |
от 0,017 до 140,0 |
γ=±0,015% |
при U≤0,15Uк |
| от 0,055 до 460,0 |
δ=±0,1% |
при U≥0,15Uк |
| Действующее значение напряжения прямой последовательности |
В |
от 0 до 140,0 |
γ=±0,02% |
при U≤0,15Uн |
| от 0 до 460,0 |
δ=±0,2% |
при U≥0,15Uк |
| Действующее значение напряжения нулевой последовательности |
В |
от 0 до 140,0 |
γ=±0,02% |
при U≤0,15Uк |
| от 0 до 460,0 |
δ=±0,2% |
при U≥0,15Uк |
| Действующее значение напряжения обратной последовательности |
В |
от 0 до 140,0 |
γ=±0,02% |
при U≤0,15Uк |
| от 0 до 460,0 |
δ=±0,2% |
при U≥0,15Uк |
| Частота переменного тока |
Гц |
от 45,0 до 55,0 |
?=±0,001 |
U≥0,1Uк |
| Действующее значение силы переменного тока |
А |
от 0,0004 до 2 |
γ=±0,02 % |
при I≤0,1·Iк |
| от 0,0022 до 11 |
δ=±0,2% |
при I≥0,1Iк |
| Действующее значение силы переменного тока прямой последовательности |
А |
от 0,0004 до 2 |
γ=±0,03 % |
при I≤0,1·Iк |
| от 0,0033 до 11 |
δ=±0,3% |
при I≥0,1Iк |
| Действующее значение силы переменного тока обратной последовательности |
А |
от 0,0004 до 2 |
γ=±0,03 % |
при I≤0,1·Iк |
| от 0,0033 до 11 |
δ=±0,3% |
при I≥0,1Iк |
| Действующее значение силы переменного тока нулевой последовательности |
А |
от 0,0004 до 2 |
γ =±0,03 % |
при I≤0,1·Iк |
| от 0,0033 до 11 |
δ=±0,3% |
при I≥0,1Iк |
| Угол сдвига фаз между напряжениями |
°C |
от 0 до 360 |
?=±0,1 |
при U≥0,1Uк, I≥0,1Iк |
| Угол сдвига фаз между токами |
°C |
от 0 до 360 |
?=±0,1 |
при U≥0,1Uк, I≥0,1Iк |
| Угол сдвига фаз между напряжением и током одной фазы основной частоты |
°C |
от 0 до 360 |
?=±0,1 |
при U≥0,1Uк, I≥0,1Iк |
| Фазовый угол2), |
°C |
от 0 до 360 |
?=±0,05 |
при U≥0,1Uк, I≥0,1Iк |
Активная мощность по фазе
(по трем фазам) |
Вт |
от Uн·Iн до Uк·Iк
(от Uн·Iн до 3×(Uк·Iк)) |
δ=±[0,25+0,02(Рк/Ри-1)]
при ?cos??≥0,2 |
| Активная мощность прямой, обратной и нулевой последовательности |
Вт |
от Uн·Iн до Uк·Iк
(от Uн·Iн до 3×(Uк·Iк)) |
δ=±[0,3+0,03(Рк/Ри-1)]
при ?cos??≥0,2 |
| Реактивная мощность по фазе (по трем фазам) |
вар |
от Uн·Iн до Uк·Iк
(от Uн·Iн до 3×(Uк·Iк)) |
δ=±[0,25+0,02(Qк/Qи-1)]
при ?sin??≥0,2 |
| Реактивная мощность прямой, обратной и нулевой последовательности |
вар |
от Uн·Iн до Uк·Iк
(от Uн·Iн до 3×(Uк·Iк)) |
δ=±[0,3+0,03(Рк/Ри-1)]
при ?sin??≥0,2 |
Полная мощность по фазе
(по трем фазам) |
В·А |
от Uн·Iн до Uк·Iк
(от Uн·Iн до 3×(Uк·Iк)) |
δ=±[0,2+0,02(Sк/Sи-1)] |
| Полная мощность прямой обратной и нулевой последовательностей |
В·А |
от Uн·Iн до Uк·Iк
(от Uн·Iн до 3×(Uк·Iк)) |
δ=±[0,25+0,025(Sк/Sи-1)] |
Примечание: · Uн – номинальное действующее значение напряжения, определяется выбранным диапазоном измерений 140 В ( для Uф/Uмф =57,74/100 B) или 460 ( для Uф/Uмф =220/380 B)
Iн – номинальное действующее значение силы тока, определяется выбранным диапазоном измерений 1,4 (для Iф = 1 А); или 6,5 А (для Iф = 5 А) · Pк(Qк) (Sк)– конечное значение диапазона измеряемой активной/реактивной/полной мощности;
Pи (Qи) (Sи)– измеренное значение активной/ реактивной/полной мощности;
1) за нормирующее значение принимается конечное значение диапазона измерения
2) фазовый угол нуля градусов определяется как максимальное, положительное значение косинуса, совпадающего с 1 pps –UTC |
| Синхрофазор напряжения фазы A |
V_A |
| Синхрофазор напряжения фазы В |
V_B |
| Синхрофазор напряжения фазы С |
V_C |
| Синхрофазор тока фазы А |
I_A |
| Синхрофазор тока фазы В |
I_B |
| Синхрофазор тока фазы С |
I_C |
| Синхрофазор напряжения прямой последовательности |
V_1 |
| Синхрофазор напряжения обратной последовательности |
V_2 |
| Синхрофазор напряжения нулевой последовательности |
V_0 |
| Синхрофазортока прямой последовательности |
I_1 |
| Синхрофазортока обратной последовательности |
I_2 |
| Синхрофазортока нулевой последовательности |
I_0 |
| Частота напряжения фазы A |
F_V_A |
| Частота напряжения фазы B |
