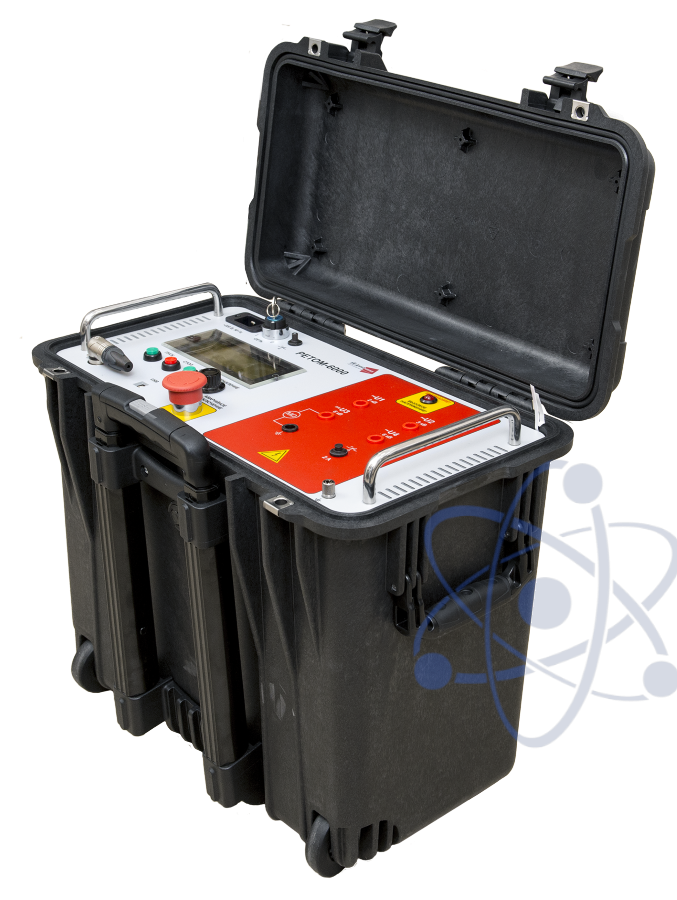

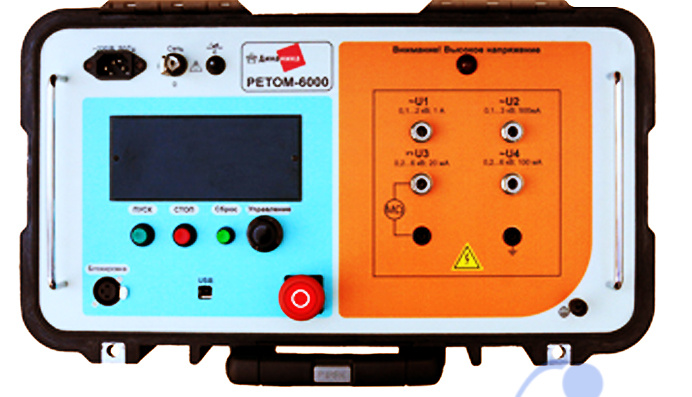

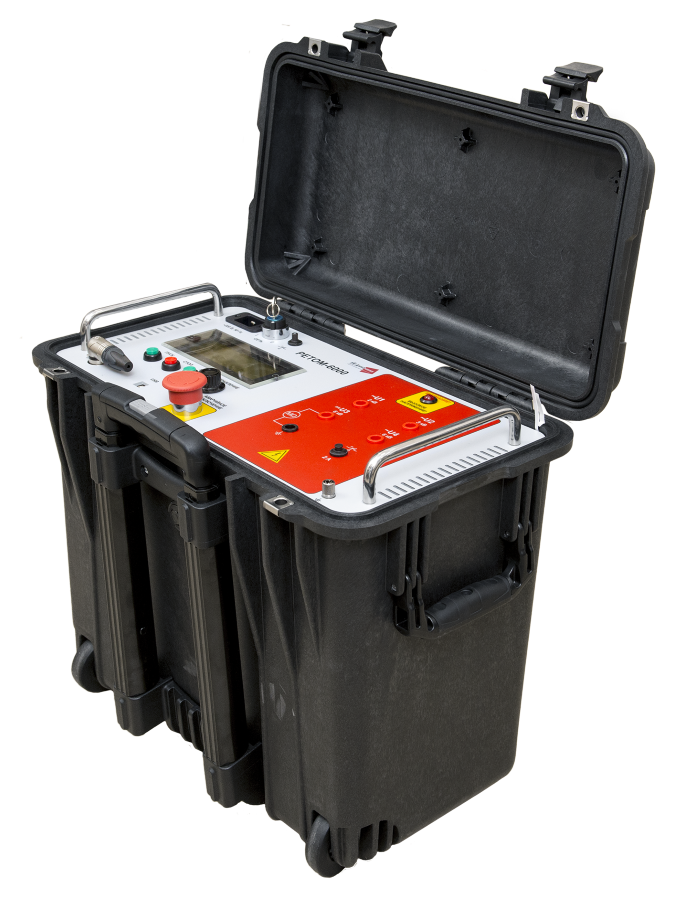

РЕТОМ-6000 — прибор для проверки электрической прочности изоляции


Реестр ГСИ РК до 30.06.2020 г.

Под заказ

Сертификаты
Производитель
Гарантия
60 мес
Межповерочный интервал
12 мес.
Артикул
25965

Оригинальный прибор

Описание прибора для проверки электрической прочности изоляции РЕТОМ-6000:

Испытания электрической прочности изоляции электроустановок являются обязательными на всех этапах их эксплуатации. Было разработано новое устройство РЕТОМ-6000, в нем учтен опыт эксплуатации прибора РЕТОМ-2500:

  • прибор стал полностью автоматическим, но имеется и режим ручного управления;
  • увеличено максимальное напряжение постоянного и переменного тока до 6 кВ;
  • в прибор встроен мегаометр для измерения сопротивления изоляции;
  • в 1,5 раза увеличена мощность канала до 2 кВ и добавлен режим до 1 кВ, что позволяет более качественно снимать кривые намагниченности трансформаторов тока, используемые на напряжение от 110 до 750 кВ;
  • микропроцессорное управление позволяет зафиксировать на индикаторе значения напряжения, тока утечки и времени подачи повышенного напряжения до момента пробоя, выбрать режим работы с мгновенным отключением при наступлении пробоя или с дожиганием канала;
  • новый удобный пластиковый корпус облегчает транспортировку прибора к месту работы.

Назначение прибора для проверки электрической прочности изоляции РЕТОМ-6000:

РЕТОМ-6000 предназначен для испытания изоляции электрооборудования и аппаратов электроустановок потребителей повышенным напряжением до 6,0 кВ на электрических станциях, подстанциях и в энергохозяйстве промышленных предприятий, а именно:

  • различные полупроводниковые преобразователи;
  • силовые трансформаторы и реакторы, как с облегченной, так и с нормальной изоляцией;
  • фарфоровая и другие виды изоляции различных аппаратов, трансформаторов тока и напряжения, токоограничивающих реакторов, изоляторов, вводы, конденсаторы связи, экранированные токопроводы, сборные шины, КРУ и КТП, электродные котлы и т.д.;
  • кабели с бумажной, пластмассовой и резиновой изоляцией;
  • обмотки статора и ротора, цепи возбуждения и гашения поля генераторов и компенсаторов;
  • обмотки статора и ротора, а также цепи возбуждения у электродвигателей переменного тока;
  • различные средства защиты: штанги изолирующие, указатели напряжения, измерительные клещи, изолирующие накладки, изолирующий инструмент, перчатки, галоши и другое.

РЕТОМ-6000 – это не только проверка изоляции, но и проверка трансформаторов.

РЕТОМ-6000 является полностью автономным прибором. Однако он включен в состав комплекса РЕТОМ-21, так как измерения сопротивления изоляции и испытания электрической прочности являются неотъемлемой частью проверочного процесса при вводе электрооборудования в работу и обслуживании его в эксплуатации.

Кроме этого, прибор РЕТОМ-6000 существенно расширяет функциональные возможности испытательного комплекса РЕТОМ-21 при проверке измерительных трансформаторов тока, напряжения и силовых трансформаторов, учитывая их обширную номенклатуру.

Прибор также позволяет осуществить размагничивание сердечников и снять характеристику намагничивания трансформаторов тока, используемых на напряжение 110-750 кВ.

Технические характеристики прибора для проверки электрической прочности изоляции РЕТОМ-6000:

Параметр Значения
Испытание переменным током
Диапазон плавной регулировки выходного напряжения переменного тока (с частотой питающей сети), кВ 0,1-1,0 0,1-2,0 0,1-3,0 0,2-6,0
Максимальный выходной ток, А 2 1 0,5 0,1
Максимальная выходная мощность, ВА 2000 2000 1500 600
Испытание постоянным током
Диапазон плавной регулировки напряжения постоянного тока, кВ 0,1-6
Максимальный выходной ток, мА 20
Величина пульсаций на холостом ходу, %, не более 5
Приведенная погрешность измерения напряжения, %, не более 2
Приведенная погрешность измерения тока, %, не более 2
Мегаомметр
Испытательное напряжение постоянного тока 250 В; 500 В; 1 кВ; 2,5 кВ
Погрешность установки выходного напряжения, %, не более +5
Максимальный ток, мА 5
Допустимый диапазон измерений сопротивления от 50 кОм до 2000 МОм
Приведенная погрешность измерений сопротивления, %, не более 4
Общие параметры
Степень защиты по ГОСТ 14254-96 IP 40
Требования безопасности по ГОСТ Р 52319-2005 класс 1
Класс оборудования по ЭМС (в соответствии с ГОСТ Р 51522-99) класс А
Диапазон рабочих температур, °С от -20 до +40
Группа условий эксплуатации по ГОСТ 17516.1-90 М23
Напряжение питающей сети, В 220 +22 -33
Потребляемая мощность, ВА, не более 2000
Масса устройства, кг, не более 35
Габаритные размеры устройства, мм, не более 540х460х300
Наименование Количество
1 Устройство измерительное электрической прочности и сопротивления изоляции РЕТОМ-6000 1
2 Кабель сетевой 1
3 Комплект ЗИП согласно ведомости 1
4 Паспорт 1
5 Руководство по эксплуатации 1
6 Методика поверки 1
