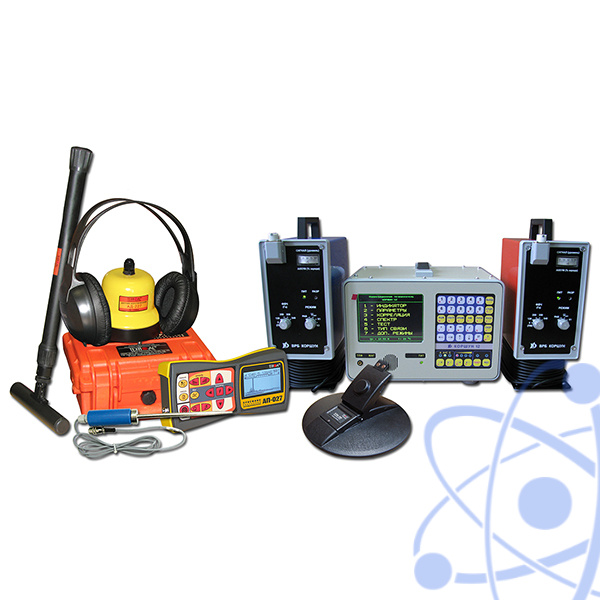

Длина диагностируемого участка трубопровода |
до 2500 м с жидкостью (зависит от давления и диаметра) |
Диаметр диагностируемого трубопровода |
до 1400 мм |
Точность (приборная) |
± 0,1 м |
Полоса рабочих частот |
5 Гц … 4,5 кГц |
Чувствительность датчиков-акселерометров |
0,3 В/g |
Минимальное давление в трубопроводах с жидкостью |
1,4...2,0 Атм (при малом давлении длина диагностируемого участка уменьшается) |
Источник питания блока оператора |
аккумуляторное, 10,4...15,5 В |
Потребляемый ток, при Uпит=12 В (10,4 В) |
не более 0.55 А (0.65 А при Uпит менее 11 В) |
Частота несущей радиоканала, МГц |
из диапазона 400–440 |
Время работы выносного радиоблока без подзарядки встроенного аккумулятора |
10 часов |
Температура работы: |
- для датчиков -40…+140 °С
- для выносных блоков -30…+50 °С
- для блока оператора -25…+50 °С |
Температура хранения |
-40…+60 °С |
Массогабаритные параметры |
- блок оператора 285х205х260 мм; 6,4 кг
- кабельная катушка с датчиком 260х255х255 мм; 5,2 кг
- выносной радиоблок с датчиком 230х115х310 мм; 4,1 кг |
Нагрузка «клипсы» или «клещи» |
512 «0.5» / 1024 «1.0» / 8192 «8.2» / 32768 «33» |
«Антенные» режимы |
8192 «8.2» / 32768 «33» |
«Антенные» режимы |
Встроенная передающая антенна «LC» |
Внешняя передающая антенна «АН» |
Режим работы |
Режимы «модуляции» (сигналы специальной формы) |
Прерывистый «ПР» (кратковременные посылки сигнала)
Длительность посылки 0,12сек
Частота следования посылок 1Гц |
Двухчастотный «2F» (одновременная генерация частот 1024Гц и 8192Гц)
Соотношение амплитуд 4/1 (соответственно) |
Выходной ток, А |
Ограниченный программой при ручном повышении, ≥ |
5 - при частотах 512Гц «0.5» / 1024Гц «1.0» / 8192Гц «8.2» / «2F» |
3 - при частоте 32768Гц «33» |
Заданный для автоматического согласования, ≥ |
0,2 -при частотах 512Гц «0.5» / 1024Гц «1.0» / «2F» |
0,1 - при частотах 8192Гц «8.2» / 32768Гц «33» |
В зависимости от «модуляции», ≥ |
32 - в двухчастотном режиме модуляции «2F» |
40 -в других режимах |
Ограниченная программой, ≥ |
20 - При частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2» |
6 - При частоте 32768 Гц «33» |
Напряжение питания |
7…15 В |
Батарейный комплект «тип С×8» |
8 щелочных («alkaline») элементов 1,5В «тип С» |
Внешние источники питания (не входят в комплект поставки) |
Аккумулятор «12В» (например, автомобильный)
Выходное напряжение 11…14В при токе не менее 4А |
Сетевой блок питания АГ114М.02.020 (дополнительная принадлежность)
Выходное напряжение 15В, мощность 60Вт |
Время работы («жизненный цикл» зависит от качества батарей) |
При работе от батарейного комплекта «тип С×8» ≈ 5часов в режимах «НП» и «2F» (при исходной выходной мощности 7Вт ) или ≈ 25часов в режиме «ПР» (при исходной выходной мощности 15Вт) |
При внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сетевого блока, время работы не ограничено |
Автоматическое управление выходной мощностью в процессе генерации |
Пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания |
Согласование с нагрузкой |
Автоматическое, до достижения определенной интенсивности потребления или до достижения тока в нагрузке:
- ≥ 0,2А при частотах 512Гц «0.5» / 1024Гц «1.0» / «2F»;
- ≥ 0,1А при частотах 8192Гц «8.2» и 32768Гц «33». |
Ручное (кнопками МЕНЬШЕ / БОЛЬШЕ « ») после автоматического согласования |
Варианты подключения к исследуемой коммуникации |
«Контактное» подключение с «возвратом тока через землю» |
«Бесконтактное» подключение с применением встроенной передающей антенны «LC» |
«Бесконтактное» подключение с применением внешней передающей антенны «АН» |
«Бесконтактное» подключение с применением индукционных передающих «клещей» |
Выходной усилитель мощности |
Технология: модифицированный CLASS D КПД до 85% |
Габаритные размеры, мм |
216х180х105 мм |
Вес, кг |
2 |
Допустимый диапазон температур окружающей среды при эксплуатации |
-30…+60ºС
С «батарейным» питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды. |
Степень защиты корпуса |
IP65 (при закрытой крышке корпуса - кейса) |
ПАРАМЕТР |
ДАТЧИКИ |
ЭМД/ДКИ/ДОДК/КИ |
АД |
Вид работы в зависимости от датчика |
Определяется автоматически, при подключении датчика |
Вид принимаемого сигнала |
Выбирается оператором как «непрерывный / импульсный» |
Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)» |
Частоты переключаемых полосовых фильтров |
Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц. |
Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц.
Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц. |
«Широкая полоса» (частотный диапазон) |
0,05…8,6 кГц |
0,09…2,2 кГц |
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала |
100 dB |
120 dB |
Визуальная индикация |
ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» |
Звуковая индикация |
Головные телефоны – натуральный широкополосный или отфильтрованный сигнал. |
Головные телефоны -синтезированный звук ЧМ. |
- |
Встроенный излучатель - синтезированный звук ЧМ. |
Питание |
Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт. |
Время непрерывной работы, не менее |
20 часов |
Допустимый диапазон температур окружающей среды при эксплуатации |
-20ºС…+50ºС |
Класс защиты от внешних воздействий |
IP54 |
Габаритные размеры электронного блока |
220*102*42 мм |
Масса электронного блока, не более |
0,46 кг |
Электромагнитный датчик "ЭМД-247" |
Тип преобразователя |
резонансная ферритовая магнитная антенна |
Частота резонанса, Гц |
50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц |
Тип питания |
от приемника |
Коммутация резонанса |
принудительная (управляется приемником) |
Чувствительность, V/g |
5 |
Габаритные размеры прибора, не более, мм |
105х75 |
Масса, не более, кг |
1,5 |
Скорость сканирования поисковым элементом над поверхностью контролируемого объекта, м/с |
0 ...0,5 |
Максимальная глубина обнаружения, м |
Крышки колодцев |
до 0,6 |
Пластины 100x100x1 мм |
до 0,4 |
Монета (22мм) |
до 0,15 |
Параметры окружающей среды |
Температура окружающего воздуха, °С |
-5 ...+50 |
Относительная влажность (при Т=25°С), % |
до 98 |
Атмосферное давление, мм рт.ст. |
630 ...800 |
Вероятность обнаружения металлических объектов |
не менее 90% |
Питание |
одна батарея 9В (Тип Е, Корунд) или аккумулятор |
Габаритные размеры прибора, мм |
280х60 |
Вес, кг |
не более 1,0 |
Время установления рабочего режима, с |
не более 5 |
