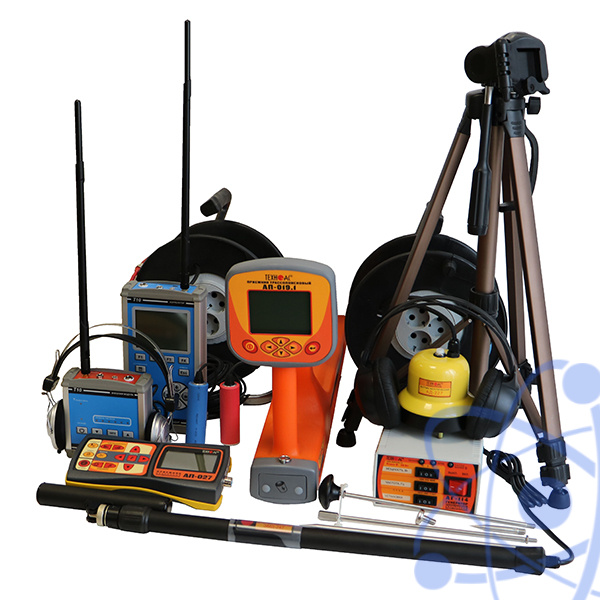

| Диапазоны: (при скорости звука 1300м/сек) |
100, 250, 500, 1000, 2000 м |
| Диаметр контролируемого трубопровода, мм |
25...800 |
| Точность |
0,1% от диапазона |
| Дальность радиосвязи, м |
до 200 |
| Минимальное давление в трубопроводе, кг/см2 |
1,5 |
| Фильтры: нижних частот/верхних частот, Гц |
100, 300, 600/630, 1250, 2500 |
| Рабочие частоты коррелятора, Гц |
60 ... 5000 |
| Питание вычислителя коррелятора, В |
4 шт. типа «АА» Ni-Mh, 2,3 А/ч, аккумуляторы |
| Радиосвязь с внешним модулем |
2,4 ГГц |
| Температура окружающей среды, ºС |
-20 ... +40 |
| Дисплей |
Графический, LCD, 320х240 точек |
| Корпус |
IP42 |
| Размеры |
125х227х45 мм |
| Масса |
1,0 кг |
| Квазирезонансные частоты фильтров |
50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц |
| Добротность квазирезонансных фильтров (Q) |
Не менее 100 |
| Диапазон частот «Широкая полоса» |
0,04…8 кГц |
| Диапазон частот «Радио» |
8…40 кГц |
| Максимальный коэффициент усиления электрического тракта |
>100 дБ |
| Количество встроенных датчиков |
4 |
| Подключаемые внешние датчики |
КИ-110, НР-117, ДОДК-117, ДКИ-117 |
| Управление чувствительностью |
Автоматическое - для 2D отображения «Трасса».
Полуавтоматическое или ручное (по выбору) - для «Графиков».
Автоматическое или ручное (по выбору) - для режима «2-частоты». |
| Определение глубины залегания трассы |
Автоматически в режиме «Трасса» 0....9,99 м |
| Точность определения глубины залегания |
±5% |
| Измерение тока принимаемого сигнала |
Автоматически в режиме «Трасса» 0,01....9,99 А |
| Точность измерения тока принимаемого сигнала |
±5% |
| Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов |
При совместной работе с трассировочными генераторами пр-ва «ТЕХНО-АС» («Импульсный» режим) |
| Визуальная индикация |
LCD дисплей, 320х240 пикселей, LED подсветка |
| Индицируемые параметры |
параметры настройки и управления;
2D визуализация положения трассы относительно прибора;
графики уровня сигнала с датчиков;
глубина залегания трассы;
ток сигнала |
| Звуковая индикация |
Встроенный излучатель:
- синтезированный звук ЧМ
- звуковая индикация нажатия кнопок |
| Источник питания |
4…7 В (4 элемента тип «С») |
| Время непрерывной работы от одного комплекта щелочных батарей |
Не менее 20 часов |
| Диапазон температур эксплуатации / хранения |
-20…60 / -30…60°С |
| Степень защиты корпуса |
IP54 |
| Габаритные размеры |
330х140х700 мм |
| Масса |
2,1 кг |
| Вид работы в зависимости от датчика |
Определяется автоматически, при подключении датчика |
| Вид принимаемого сигнала |
Выбирается оператором как «непрерывный / импульсный» |
Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)» |
| Частоты переключаемых полосовых фильтров |
Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц. |
Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц.
Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц. |
| «Широкая полоса» (частотный диапазон) |
0,05…8,6 кГц |
0,09…2,2 кГц |
| Коэффициент усиления электрического тракта и динамический диапазон входного сигнала |
100 dB |
120 dB |
| Визуальная индикация |
ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» |
| Звуковая индикация |
Головные телефоны – натуральный широкополосный или отфильтрованный сигнал. |
| Головные телефоны - синтезированный звук ЧМ. |
- |
| Встроенный излучатель - синтезированный звук ЧМ. |
| Питание |
Напряжение 4…7В. Аккумуляторы «тип АА» 1,2В 4 шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или -щелочные (алкалиновые) батареи «тип АА» 1,5В 4 шт. |
| Время непрерывной работы, не менее |
20 часов |
| Допустимый диапазон температур окружающей среды при эксплуатации |
-20ºС…+50ºС |
| Класс защиты от внешних воздействий |
IP54 |
| Габаритные размеры электронного блока |
220*102*42 мм |
| Масса электронного блока, не более |
0,46 кг |
| Выходная мощность при работе на согласованную нагрузку (в зависимости от режима включения), Вт |
5, 10, 20 |
| Усилитель мощности |
CLASS D КПД 80% |
| Частота генерации (непрерывно или импульсы), Гц |
512, 1024, 8192, чередование 3-х частот |
| Допустимое сопротивление нагрузки |
любое (0…∞) |
| Согласование с нагрузкой |
Автоматическое |
| Время непрерывной работы при выходной мощности 20 Вт (импульсы), час |
5 |
| Питание |
1 аккумулятор 12 В / 2,2 Ач |
| Габаритные размеры электронного блока, не более, мм |
190х140х80 |
| Вес генератора в чехле, не более, кг |
2,2 |
| Максимальная мощность, подводимая к «рамке», не более Вт |
10 |
| Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом |
36 |
| Тип корпуса |
пластмассовый, герметичный |
| Габаритные размеры прибора, не более, мм |
60х130 |
| Масса, не более, кг |
0,95 |
| Тип преобразователя |
резонансная ферритовая магнитная антенна |
| Частота резонанса, Гц |
50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц |
| Тип питания |
от приемника |
| Коммутация резонанса |
принудительная (управляется приемником) |
