Под заказ
№ | Наименование | Количество |
1 | Акустическое устройство визуализации для промышленного применения Fluke ii900 | 1 |
2 | Блок питания и зарядное устройство для аккумуляторных батарей (включая сетевые переходники) | 1 |
3 | Защищенная литий-ионная интеллектуальная батарея | 2 |
4 | Кабель USB | 1 |
5 | Прочный жесткий футляр для переноски | 1 |
6 | Регулируемые ремешки для руки и шеи | 1 |
Параметр | Значение |
Датчики | |
Количество микрофонов | 64 цифровых микрофона MEMS |
Полоса частот | от 2 кГц до 52 кГц |
Диапазон рабочего расстояния | Утечка 0,005 куб. фута/мин при 100 фунтах на кв. дюйм от 33 футов (утечка 150 мл/мин при 700 кПа от 10 метров) |
Поле зрения | 65° ± 3° |
Минимальная частота кадров | 25 кадров/с |
Встроенная цифровая камера (в видимом диапазоне спектра) | |
Поле зрения (FOV) | 65° ± 3° |
Фокусировка | Объектив с фиксированным фокусным расстоянием |
Дисплей | |
Экран | 7-дюймовый ЖК-дисплей с подсветкой, читаемый при солнечном свете |
Разрешение | 1280 × 800 (1 024 000 пикселей) |
Сенсорный экран | Емкостный |
Акустическое изображение | Да, технология SoundMap™ |
Хранение изображений | |
Вместимость памяти | Внутренняя память емкостью 999 файлов изображений или 20 видеофайлов |
Формат изображения | Наложенное изображение в видимом диапазоне и SoundMap™.JPG или .PNG |
Формат видео | Наложенное изображение в видимом диапазоне и SoundMap™.MP4 |
Продолжительность видео | 30 секунд |
Цифровое экспортирование | Совместимость с USB-C для передачи данных |
Акустические измерения | |
Диапазон измерений | от 29,7 дБ до 120 дБ УЗД при 2 кГц от 16 дБ до 106,3 дБ УЗД (±1 дБ) при 19 кГц от 21,4 дБ до 117 дБ УЗД (±1 дБ) при 52 кГц |
Автоматическое максимальное/минимальное усиление в дБ | Автоматически или вручную, по выбору пользователя |
Выбор полосы частот | Выбирается пользователем с помощью пользовательских предварительных установок или ручного ввода |
Программное обеспечение | |
Легкость использования | Интуитивно понятный пользовательский интерфейс |
Графики тенденций | Шкала частот и дБ |
Точечные маркеры | Показание уровня дБ в центральной точке изображения |
Питание от батареи | |
Батареи (сменные, заряжаемые) | Литий-ионный аккумулятор, Fluke BP291 |
Время работы от батареи | ≥2 ч (в комплект поставки прибора входит запасная батарея) |
Время заряда батареи | 3 часа |
Способ заряда батареи | Внешнее зарядное устройство с двумя отсеками, EDBC 290 |
Общие характеристики | |
Стандартные палитры | 4: Градации серого, «горячий металл», сине-красная и последовательно изменяющийся синий |
Рабочая температура | от 0 °C до 35 °C (от 32 °F до 95 °F) |
Температура хранения | от −20 °C до 70 °C (от −4 °F до 158 °F) |
Относительная влажность | от 10 до 95 % (без конденсации) |
Габариты (В × Ш × Д) | 186 × 322 × 68 мм |
Масса (с батареей) | 1,7 кг |
Номинал основного блока | Защита IP40 от частиц размером 1 мм и более и капель воды |
Номинал головки датчика | IP51 |
Уведомление о самодиагностике | Проверка состояния массива для определения момента, когда массиву микрофонов требуется обслуживание |
Поддерживаемые языки | Английский, испанский, итальянский, китайский (традиционный), китайский (упрощенный), корейский, немецкий, нидерландский, польский, португальский, русский, финский, французский, шведский и японский |
Соответствие требованиям директивы RoHS | Да |
Безопасность | |
Общая безопасность | МЭК 61010-1 |
Международный стандарт электромагнитной совместимости (ЭМС) | МЭК 61326-1: Портативный Электромагнитная среда МЭК 61326-2-2 CISPR 11: Группа 1, класс A |
Корея (KCC) | Оборудование класса A (промышленное вещательное оборудование и оборудование связи) |
США (FCC) | 47 CFR 15 подраздел B. Настоящий прибор освобождается от лицензирования согласно пункту 15.103 |
Под заказ
№ | Наименование | Количество |
1 | Прецизионное акустическое устройство визуализации Fluke ii910 | 1 |
2 | Блок питания и зарядное устройство для аккумуляторных батарей (включая сетевые переходники) | 1 |
3 | Защищенная литий-ионная интеллектуальная батарея | 2 |
4 | Кабель USB | 1 |
5 | Прочный жесткий футляр для переноски | 1 |
6 | Регулируемые ремешки для руки и шеи | 1 |
Параметр | Значение |
Датчики | |
Полоса частот | От 2 до 100 кГц |
Дальность обнаружения | От 0,5 до > 120 метров (от 1,6 до > 393 футов)* |
Поле зрения | 63 ± 5° |
Номинальная частота кадров | 25 кадров/с |
* - зависит от условий окружающей среды | |
Встроенная цифровая камера (в видимом диапазоне спектра) | |
Поле зрения (FOV) | 63 ± 5° |
Фокусировка | Объектив с фиксированным фокусным расстоянием |
Дисплей | |
Экран | 7-дюймовый ЖК-дисплей с подсветкой, читаемый при солнечном свете |
Разрешение | 1280 × 800 (1 024 000 пикселей) |
Сенсорный экран | Емкостный |
Акустическое изображение | Да, технология SoundMap™ |
Хранение изображений | |
Вместимость памяти | Внутренняя память емкостью 999 снимков и 20 видеороликов |
Формат изображения | Наложенное изображение в видимом диапазоне и SoundMap™.JPG или .PNG |
Формат видео | Наложенное изображение в видимом диапазоне и SoundMap™.MP4 |
Продолжительность видео | Не более 5 минут |
Экспорт в цифровом виде | USB-C для передачи данных |
Акустические измерения | |
Диапазон измерений | От 12,1 до 114,6 ± 1 дБ УЗД 2 кГц; от 4,4 до 101,2 ±2 дБ УЗД 19 кГц; от 12,8 до 119,2 ± 1 дБ УЗД 35 кГц; от 19,8 до 116,1 ± 3 дБ УЗД 52 кГц; от 41,4 до 129,0 ± 1 дБ УЗД 80 кГц; от 54,4 до 135,5 ± 1 дБ УЗД 100 кГц; |
Автоматическое максимальное/минимальное усиление в дБ | Автоматически или вручную, по выбору пользователя |
Выбор полосы частот | Выбирается пользователем с помощью пользовательских предварительных установок или ручного ввода |
Программное обеспечение | |
Легкость использования | Интуитивно понятный пользовательский интерфейс |
Графики тенденций | Шкала частот и дБ |
Точечные маркеры | Показание уровня дБ в центральной точке изображения |
Питание от батареи | |
Батареи (сменные, заряжаемые) | 2 литий-ионных аккумулятора Fluke BP291 |
Время работы от батареи | 6 ч (в комплект поставки прибора входит запасная батарея) |
Время заряда батареи | 3 часа |
Способ заряда батареи | Внешнее зарядное устройство с двумя отсеками, EDBC 290 |
Общие характеристики | |
Стандартные палитры | 3: серая, «горячий металл», синий-красный |
Рабочая температура | От 0 °C до 40 °C (от 32 °F до 95 °F) |
Температура хранения | От −20 °C до +70 °C (от −4 °F до +158 °F) без батарей |
Относительная влажность | От 10 до 95 % (без конденсации) |
Габариты | 186 × 322 × 68 мм (7,3 x 12,7 x 2,7 дюйма) |
Масса (с батареей) | 1,7 кг (3,75 фунта) |
Степень защиты (IP) | Защита IP40 от частиц размером 1 мм и более и капель воды |
Номинал головки датчика | IP40, от посторонних предметов размером 1 мм и более и капель воды |
Уведомление о самодиагностике | Проверка состояния массива для определения момента, когда массиву микрофонов требуется обслуживание |
Поддерживаемые языки | Английский, испанский, итальянский, китайский (традиционный), китайский (упрощенный), корейский, немецкий, нидерландский, польский, португальский, русский, финский, французский, шведский и японский |
Соответствие требованиям директивы RoHS | Да |
Безопасность | |
Общая безопасность | МЭК 61010-1 |
Международный стандарт электромагнитной совместимости (ЭМС) | МЭК 61326-1: Портативный Электромагнитная среда; МЭК 61326-2-2; CISPR 11: Группа 1, класс A |
Корея (KCC) | Оборудование класса A (промышленное вещательное оборудование и оборудование связи) |
США (FCC) | 47 CFR 15 подраздел B. Настоящий прибор освобождается от лицензирования согласно пункту 15.103 |
Под заказ
№ | Наименование | Количество |
1 | Промышленная акустическая камера, передающая изображение FLIR SI124 | 1 |
2 | Чехол | 1 |
3 | Ремешок для рук | 1 |
4 | Карта памяти | 1 |
5 | Аккумулятор с кабелем | 1 |
6 | Зарядное устройство | 1 |
7 | Сумка | 1 |
Параметр | Значение |
Акустические характеристики | |
Акустические измерения | 124 малошумных микрофона MEMS, визуализация звука в реальном времени |
Чувствительность, погрешность | <0 дБ |
Динамический диапозон | >120 дБ |
Диапозон рабочих частот | от 2 кГц до 31 кГц, регулируемый диапазон |
Дистанция | от 0,3 м до 100 м |
Скорость утечки для компрессора/вакуума |
В стандартной промышленной среде: >0,032 л/мин при давлении 3 бар с 3 м; >0,05 л/мин при давлении 3 бар с 10 м |
Минимальный предел обнаружения в тихой среде: 0,016 л/мин при давлении 1,2 бар с 0,3 м | |
Классификация электрических разрядов |
Воздушный разряд; Поверхностный разряд; Скользящий разряд |
Пользовательский интерфейс | |
Дисплей |
Размер: 5 дюймов, 800 × 480 Цвет: 24-битный RGB Яркость: 1000 кд/м² (регулируемая) |
Устройство ввода | Резистивный сенсорный экран |
Индикатор включения питания | Красный светодиод |
Разрешение видеоизображения | 1640 × 1234 |
Частота видеокадров | 25 кадров в секунду |
Частота кадров акустического изображения | 30 кадров в секунду |
Зумирование | 2-кратный цифровой зум |
Связь и хранение данных | |
Беспроводная передача данных | Wi-Fi 2,4 ГГц и беспроводная локальная сеть 5 ГГц IEEE 802.11.b/g/n/ac |
Хранение, внутреннее | SD-карта 32 ГБ, несъемная |
Хранение, внешнее | USB-накопитель 8 ГБ, поставляемый вместе с устройством |
Источник питания | |
Номинальное входное напряжение | Wi-Fi 2,4 ГГц и беспроводная локальная сеть 5 ГГц IEEE 802.11.b/g/n/ac |
Внешняя батарея | SD-карта 32 ГБ, несъемная |
Зарядное устройство | USB-накопитель 8 ГБ, поставляемый вместе с устройством |
Внутренняя батарея (только для резервного использования камеры) | Литий-ионная 6 Втч |
Параметры окружающей среды | |
Диапазон рабочих температур и температур хранения | Рекомендуется от -10°C до 50°C |
Влажность при эксплуатации и хранении | Рекомендуется от 0 до 90% |
Физические характеристики | |
Размер камеры | 273 × 170 × 125 мм |
Вес камеры | Камера: 980 г |
Размер батареи | 90 × 145 × 65 мм |
Вес батареи | 985 г |
Общий вес, включая вспомогательное оборудование | 2,9 кг |
Длина шнура батареи | 0,9 м, удлиненный 2 м |
Под заказ
№ | Наименование | Количество |
1. | Корреляционный течеискатель Т10 | 1 |
Параметр | Значения |
Диапазоны | 125 м, 250 м, 500 м, 1000 м, 2000 м |
Точность | 3 см (диапазон 125 м) |
6 см (диапазон 250 м) | |
13 см (диапазон 500 м) | |
25 см (диапазон 1000 м) | |
50 см (диапазон 2000 м) | |
Дисплей | LCD, 320x240 точек |
Аккумуляторы | 4шт., Ni-Mh, 2,3 А/ч |
Время непрерывной работы | 8 часов |
Внешний модуль – усилитель и радиопередатчик, позволяет автоматически или вручную установить уровень сигнала. Радиоканал обеспечивает свободу в расположении датчика.
Параметр | Значения |
Усиление | Ручное, автоматическое |
Радиосвязь | 2,4 ГГц, 100 мВт |
Аккумуляторы | 4шт., Ni-Mh, 2,3 А/ч |
Время непрерывной работы | 8 часов |
Под заказ
№ | Наименование | Количество |
1. | Усилитель | 1 |
2. | Датчик | 1 |
3. | Сумка для переноски приемника | 1 |
4. | Комплект аккумуляторов | 1 |
5. | Адаптер для заряда аккумулятора | 1 |
6. | Документация | 1 |
Параметр | Значения |
Усилитель | |
Усиление | 60 дБ |
Частота | от 100 Гц до 1200 Гц |
Фильтр (диапазон частот) | низкие: 100 Гц, 200 Гц, 400 Гц высокие: 600 Гц, 800 Гц, 1200 Гц |
Питание | 4,8 В (4 х АА HR 6) |
Датчик | |
Чувствительность | 5 В/g во всем диапазоне частот |
Вес | 800 г |
Под заказ

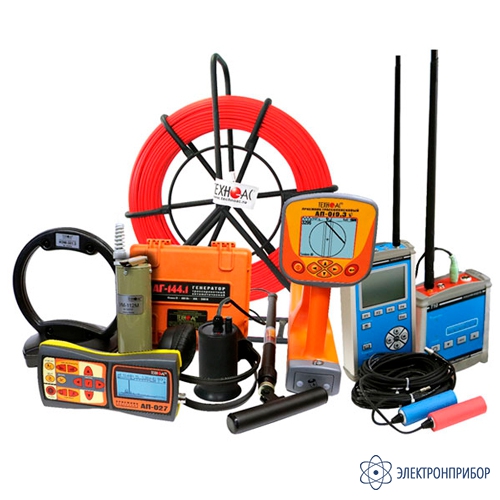

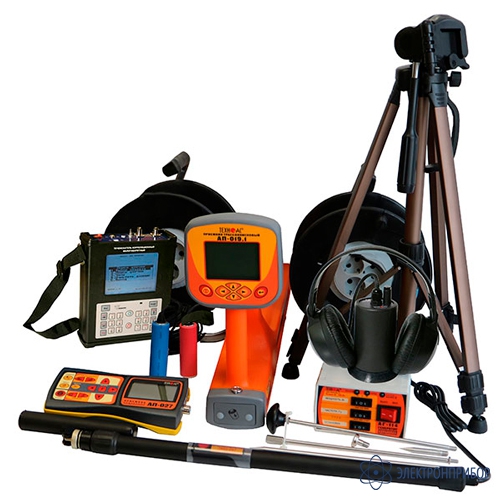

№ | Наименование | Количество |

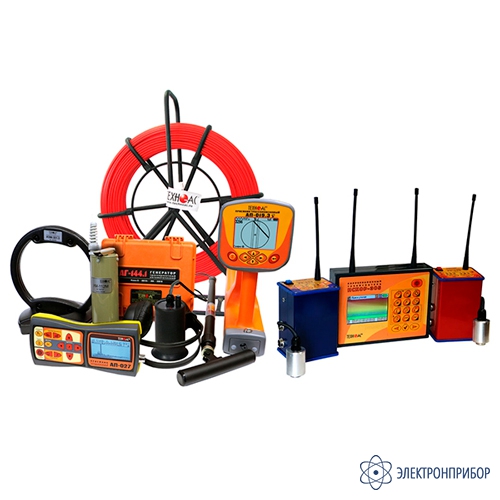

1 | Корреляционный течеискатель (ВУ) | 1 |
2 | Внешний модуль | 1 |
3 | Датчик | 2 |
4 | Антенна | 2 |
5 | Удлинитель сигнального провода на катушках (25 м) | 2 |
6 | Штатив | 1 |
7 | Сетевой адаптер | 2 |
8 | Комплект аккумуляторных батарей | 1 |

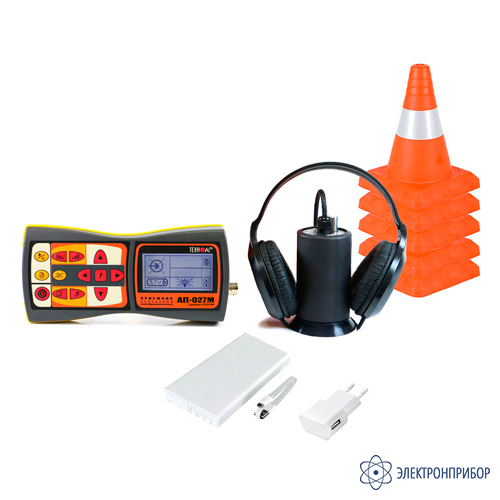

9 | Трассопоисковый приемник АП-027 | 1 |
10 | Генератор АГ-144.1 | 1 |
11 | Комплект акустического датчика АД-247 | 1 |
12 | Электромагнитный датчик ЭМД-247 | 1 |
13 | Ударный механизм УМ-112М | 1 |
14 | Индукционная антенна ИЭМ-301.3 | 1 |
15 | Головные телефоны | 1 |
16 | Батарейки для приемника (AA) | 4 |
17 | Источник питания для зарядки генератора и кабели | 1 |
18 | Кабель для подключения внешнего аккумулятора для генератора | 1 |
19 | Кабель для подключения нагрузки | 1 |
20 | Контакт магнитный | 2 |
21 | Штырь заземления | 2 |
22 | Кабель с крокодилами | 1 |
23 | Кабель мини-USB для подключения внешнего аккумулятора AP027.02.030 | 1 |
24 | Держатель для приемника АП-027.00.010 | 1 |
25 | Ключ шестигранный 2,5*57 мм | 2 |
26 | Крестовая отвертка | 1 |
27 | Сумка для ЭМД Чехол 53186 | 1 |
28 | Транспортные сумки | 1 |
29 | Руководство по эксплуатации. Паспорт | 1 |
Параметр | Значение | |
Корреляционный течеискатель | ||
Диапазоны: (при скорости звука 1300м/сек) | 100, 250, 500, 1000, 2000 м | |
Точность | 0,1% от диапазона | |
Диаметр контролируемого трубопровода, мм | 25 ... 800 | |
Дальность радиосвязи, м | до 200 | |
Минимальное давление в трубопроводе, кг/см2 | 1,5 | |
Фильтры: нижних частот/верхних частот Гц | 100, 300, 600/630, 1250, 2500 | |
Рабочие частоты коррелятора, Гц | 60 ... 5000 | |
Питание вычислителя коррелятора, В | 4 шт. типа «АА» Ni-Mh, 2,3 А/ч, аккумуляторы | |
Радиосвязь с внешним модулем | 2,4 ГГц | |
Температура окружающей среды, ºС | -20 ... +40 | |
Дисплей | Графический, LCD, 320х240 точек | |
Корпус | IP42 | |
Размеры | 125х227х45 мм | |
Масса | 1,0 кг | |
Параметр | Датчик ЭМД/ДКИ/ДОДК/КИ/НР | Датчик АД |
Приемник АП-027 | ||
Вид работы в зависимости от датчика | Определяется автоматически, при подключении датчика | |
Вид принимаемого сигнала | Выбирается оператором как «непрерывный / импульсный» | Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)» |
Частоты переключаемых полосовых фильтров | Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц. | Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц. Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц. |
«Широкая полоса» (частотный диапазон) | 0,05…8,6 кГц | 0,09…2,2 кГц |
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала | 100 dB | 120 dB |
Визуальная индикация | ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» | |
Звуковая индикация | Головные телефоны – натуральный широкополосный или отфильтрованный сигнал. | |
Головные телефоны - синтезированный звук ЧМ. | - | |
Встроенный излучатель - синтезированный звук ЧМ. | ||
Питание | Напряжение 4…7В. Аккумуляторы «тип АА» 1,2В 4 шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или -щелочные (алкалиновые) батареи «тип АА» 1,5В 4 шт. | |
Время непрерывной работы, не менее | 20 часов | |
Допустимый диапазон температур окружающей среды при эксплуатации | -20ºС…+50ºС | |
Класс защиты от внешних воздействий | IP54 | |
Габаритные размеры электронного блока | 220*102*42 мм | |
Масса электронного блока, не более | 0,46 кг | |
Параметр | Значение | |
Генератор АГ-144.1 | ||
Частоты генерируемого сигнала, Гц | ||
Частоты SIN f1 / f2 / f3, ±0,1% | 512/1024/8192 | |
Частоты следования ударов нч / сч / вч | 0,5/1/2 | |
Режимы генерации | «SIN» «непрерыв» «SIN» « ![]() «SIN» «3част» «УДАР» |
|
Выходные параметры синусоидальной генерации | ||
Максимальное выходное напряжение, В | ||
при автономном питании с добавлением внешнего аккумулятора 12/24В - при питании от сетевого блока |
220 330 140 |
|
Выходная мощность, Вт | ||
при автономном питании с добавлением внешнего аккумулятора 12/24В - при питании от сетевого блока |
От 7,5 до 120 От 45 до 180 От 18 до 72 |
|
Допустимое сопротивление нагрузки | любое (0…∞) | |
Согласование с нагрузкой | автоматическое | |
Источники питания | Встроенный акк.комплект Сетевой блок питания |
|
Габаритные размеры электронного блока (кейса), не более, мм | 250х215х165 | |
Вес электронного блока, не более, кг | 8,2 | |
Условия эксплуатации | ||
Допустимый диапазон температур окружающей среды при эксплуатации | минус 30…+45ºС | |
Класс климатической защиты | IP54 | |
Электромагнитный датчик ЭМД-247 | ||
Тип преобразователя | резонансная ферритовая магнитная антенна | |
Частота резонанса, Гц | 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц | |
Тип питания | от приемника | |
Коммутация резонанса | принудительная (управляется приемником) | |
Датчик акустический АД-247 | ||
Габаритные размеры прибора, не более, мм | 60х130 | |
Масса, не более, кг | 0,95 | |
Индуктивная антенна "ИЭМ-301.3" | ||
Максимальная мощность, подводимая к «рамке», не более Вт | 10 | |
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 | |
Тип корпуса | пластмассовый, герметичный | |
Механизм ударный УМ-112М | ||
Рабочее положение крепления ударного механизма на трубу: - допустимое - оптимальное для максимальной дальности трассировки |
любое верхнее |
|
Длина соединительного кабеля, не менее, м | 5 | |
Диаметр исследуемой трубы, мм | от 50 | |
Габаритные размеры, не более, мм | 90 х 200 | |
Масса комплекта, не более, кг | 3 |
Под заказ
№ | Наименование | Количество |
1 | Корреляционный течеискатель (ВУ) | 1 |
2 | Внешний модуль | 1 |
3 | Датчик | 2 |
4 | Антенна | 2 |
5 | Удлинитель сигнального провода на катушках (25 м) | 2 |
6 | Штатив | 1 |
7 | Сетевой адаптер | 2 |
8 | Комплект аккумуляторных батарей | 1 |
9 | Трассопоисковый приемник АП-019.1 | 1 |
10 | Трассопоисковый приемник АП-027 | 1 |
11 | Генератор АГ-114.1 | 1 |
12 | Комплект акустического датчика АД-247 | 1 |
13 | Электромагнитный датчик ЭМД-247 | 1 |
14 | Индукционная антенна ИЭМ-301.3 | 1 |
15 | Головные телефоны | 1 |
16 | Батарейки для приемника АП-019.1 (C) | 4 |
17 | Батарейки для приемника АП-027 (AA) | 4 |
18 | Источник питания для генератора | 1 |
19 | Кабель для подключения внешнего аккумулятора для генератора | 1 |
20 | Кабель для подключения нагрузки | 1 |
21 | Контакт магнитный | 2 |
22 | Штырь заземления | 2 |
23 | Кабель с крокодилами | 1 |
24 | Кабель мини-USB для подключения внешнего аккумулятора AP027.02.030 | 1 |
25 | Держатель для приемника АП-027 АП-027.00.010 | 1 |
26 | Ключ шестигранный 2,5*57 мм | 2 |
27 | Крестовая отвертка | 1 |
28 | Сумка для ЭМД ( Чехол 53186) | 1 |
29 | Транспортные сумки | 1 |
30 | Руководство по эксплуатации. Паспорт | 1 |
Параметр | Значение | |
Корреляционный течеискатель | ||
Диапазоны: (при скорости звука 1300м/сек) | 100, 250, 500, 1000, 2000 м | |
Диаметр контролируемого трубопровода, мм | 25...800 | |
Точность | 0,1% от диапазона | |
Дальность радиосвязи, м | до 200 | |
Минимальное давление в трубопроводе, кг/см2 | 1,5 | |
Фильтры: нижних частот/верхних частот, Гц | 100, 300, 600/630, 1250, 2500 | |
Рабочие частоты коррелятора, Гц | 60 ... 5000 | |
Питание вычислителя коррелятора, В | 4 шт. типа «АА» Ni-Mh, 2,3 А/ч, аккумуляторы | |
Радиосвязь с внешним модулем | 2,4 ГГц | |
Температура окружающей среды, ºС | -20 ... +40 | |
Дисплей | Графический, LCD, 320х240 точек | |
Корпус | IP42 | |
Размеры | 125х227х45 мм | |
Масса | 1,0 кг | |
Приемник АП-019.1 | ||
Квазирезонансные частоты фильтров | 50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц | |
Добротность квазирезонансных фильтров (Q) | Не менее 100 | |
Диапазон частот «Широкая полоса» | 0,04…8 кГц | |
Диапазон частот «Радио» | 8…40 кГц | |
Максимальный коэффициент усиления электрического тракта | >100 дБ | |
Количество встроенных датчиков | 4 | |
Подключаемые внешние датчики | КИ-110, НР-117, ДОДК-117, ДКИ-117 | |
Управление чувствительностью | Автоматическое - для 2D отображения «Трасса». Полуавтоматическое или ручное (по выбору) - для «Графиков». Автоматическое или ручное (по выбору) - для режима «2-частоты». |
|
Определение глубины залегания трассы | Автоматически в режиме «Трасса» 0....9,99 м | |
Точность определения глубины залегания | ±5% | |
Измерение тока принимаемого сигнала | Автоматически в режиме «Трасса» 0,01....9,99 А | |
Точность измерения тока принимаемого сигнала | ±5% | |
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов | При совместной работе с трассировочными генераторами пр-ва «ТЕХНО-АС» («Импульсный» режим) | |
Визуальная индикация | LCD дисплей, 320х240 пикселей, LED подсветка | |
Индицируемые параметры | параметры настройки и управления; 2D визуализация положения трассы относительно прибора; графики уровня сигнала с датчиков; глубина залегания трассы; ток сигнала |
|
Звуковая индикация | Встроенный излучатель: - синтезированный звук ЧМ - звуковая индикация нажатия кнопок |
|
Источник питания | 4…7 В (4 элемента тип «С») | |
Время непрерывной работы от одного комплекта щелочных батарей | Не менее 20 часов | |
Диапазон температур эксплуатации / хранения | -20…60 / -30…60°С | |
Степень защиты корпуса | IP54 | |
Габаритные размеры | 330х140х700 мм | |
Масса | 2,1 кг | |
Параметр | Датчик ЭМД/ДКИ/ДОДК/КИ/НР | Датчик АД |
Приемник АП-027 | ||
Вид работы в зависимости от датчика | Определяется автоматически, при подключении датчика | |
Вид принимаемого сигнала | Выбирается оператором как «непрерывный / импульсный» | Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)» |
Частоты переключаемых полосовых фильтров | Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц. | Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц. Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц. |
«Широкая полоса» (частотный диапазон) | 0,05…8,6 кГц | 0,09…2,2 кГц |
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала | 100 dB | 120 dB |
Визуальная индикация | ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» | |
Звуковая индикация | Головные телефоны – натуральный широкополосный или отфильтрованный сигнал. | |
Головные телефоны - синтезированный звук ЧМ. | - | |
Встроенный излучатель - синтезированный звук ЧМ. | ||
Питание | Напряжение 4…7В. Аккумуляторы «тип АА» 1,2В 4 шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или -щелочные (алкалиновые) батареи «тип АА» 1,5В 4 шт. | |
Время непрерывной работы, не менее | 20 часов | |
Допустимый диапазон температур окружающей среды при эксплуатации | -20ºС…+50ºС | |
Класс защиты от внешних воздействий | IP54 | |
Габаритные размеры электронного блока | 220*102*42 мм | |
Масса электронного блока, не более | 0,46 кг | |
Параметр | Значение | |
Генератор АГ-114.1 | ||
Выходная мощность при работе на согласованную нагрузку (в зависимости от режима включения), Вт | 5, 10, 20 | |
Усилитель мощности | CLASS D КПД 80% | |
Частота генерации (непрерывно или импульсы), Гц | 512, 1024, 8192, чередование 3-х частот | |
Допустимое сопротивление нагрузки | любое (0…∞) | |
Согласование с нагрузкой | Автоматическое | |
Время непрерывной работы при выходной мощности 20 Вт (импульсы), час | 5 | |
Питание | 1 аккумулятор 12 В / 2,2 Ач | |
Габаритные размеры электронного блока, не более, мм | 190х140х80 | |
Вес генератора в чехле, не более, кг | 2,2 | |
Индуктивная антенна ИЭМ-301.3 | ||
Максимальная мощность, подводимая к «рамке», не более Вт | 10 | |
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 | |
Тип корпуса | пластмассовый, герметичный | |
Датчик акустический АД-247 | ||
Габаритные размеры прибора, не более, мм | 60х130 | |
Масса, не более, кг | 0,95 | |
Электромагнитный датчик ЭМД-247 | ||
Тип преобразователя | резонансная ферритовая магнитная антенна | |
Частота резонанса, Гц | 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц | |
Тип питания | от приемника | |
Коммутация резонанса | принудительная (управляется приемником) |
Под заказ
№ | Наименование | Количество |
1 | Корреляционный течеискатель (ВУ) | 1 |
2 | Внешний модуль | 1 |
3 | Датчик | 2 |
4 | Антенна | 2 |
5 | Удлинитель сигнального провода на катушках (25 м) | 2 |
6 | Штатив | 1 |
7 | Сетевой адаптер | 2 |
8 | Комплект аккумуляторных батарей | 1 |
9 | Трассопоисковый приемник АП-027 | 1 |
10 | Генератор АГ-105 | 1 |
11 | Комплект акустического датчика АД-247 | 1 |
12 | Электромагнитный датчик ЭМД-247 | 1 |
13 | Головные телефоны | 1 |
14 | Батарейки для приемника (AA) | 4 |
15 | Батарейки для генератора | 1 |
16 | Кабель для подключения внешнего аккумулятора для генератора | 1 |
17 | Кабель для подключения нагрузки | 1 |
18 | Контакт магнитный | 2 |
19 | Штырь заземления | 2 |
20 | Кабель с крокодилами | 1 |
21 | Кабель мини-USB для подключения внешнего аккумулятора AP027.02.030 | 1 |
22 | Держатель для приемника АП-027.00.010 | 1 |
23 | Ключ шестигранный 2,5*57 мм | 2 |
24 | Крестовая отвертка | 1 |
25 | Сумка для ЭМД Чехол 53186 | 1 |
26 | Транспортные сумки | 1 |
27 | Руководство по эксплуатации. Паспорт | 1 |
Параметр | Значение | |
Корреляционный течеискатель | ||
Диапазоны: (при скорости звука 1300м/сек) | 100, 250, 500, 1000, 2000 м | |
Точность | 0,1% от диапазона | |
Диаметр контролируемого трубопровода, мм | 25 ... 800 | |
Дальность радиосвязи , м | до 200 | |
Минимальное давление в трубопроводе, кг/см2 | 1,5 | |
Фильтры: нижних частот/верхних частот Гц | 100, 300, 600/630, 1250, 2500 | |
Рабочие частоты коррелятора, Гц | 60 ... 5000 | |
Питание вычислителя коррелятора, В | 4 шт. типа «АА» Ni-Mh, 2,3 А/ч, аккумуляторы | |
Радиосвязь с внешним модулем | 2,4 ГГц | |
Температура окружающей среды, ºС | -20 ... +40 | |
Дисплей | Графический, LCD, 320х240 точек | |
Корпус | IP42 | |
Размеры | 125х227х45 мм | |
Масса | 1,0 кг | |
Параметр | Датчик ЭМД/ДКИ/ДОДК/КИ/НР | Датчик АД |
Приемник АП-027 | ||
Вид работы в зависимости от датчика | Определяется автоматически, при подключении датчика | |
Вид принимаемого сигнала | Выбирается оператором как «непрерывный / импульсный» | Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)» |
Частоты переключаемых полосовых фильтров | Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц. | Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц. Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц. |
«Широкая полоса» (частотный диапазон) | 0,05…8,6 кГц | 0,09…2,2 кГц |
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала | 100 dB | 120 dB |
Визуальная индикация | ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» | |
Звуковая индикация | Головные телефоны – натуральный широкополосный или отфильтрованный сигнал. | |
Головные телефоны - синтезированный звук ЧМ. | - | |
Встроенный излучатель - синтезированный звук ЧМ. | ||
Питание | Напряжение 4…7В. Аккумуляторы «тип АА» 1,2В 4 шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или -щелочные (алкалиновые) батареи «тип АА» 1,5В 4 шт. | |
Время непрерывной работы, не менее | 20 часов | |
Допустимый диапазон температур окружающей среды при эксплуатации | -20ºС…+50ºС | |
Класс защиты от внешних воздействий | IP54 | |
Габаритные размеры электронного блока | 220*102*42 мм | |
Масса электронного блока, не более | 0,46 кг | |
Параметр | Значение | |
Генератор АГ-105 | ||
Частоты непрерывного «НП» или прерывистого «ПР» сигнала, Гц ± 0,1% «кГц» | ||
Нагрузка «клипсы» или «клещи» | 512 «0.5» / 1024 «1.0» / 8192 «8.2» / 32768 «33» | |
«Антенные» режимы | 8192 «8.2» / 32768 «33» | |
Режим работы | ||
«Антенные» режимы | Встроенная передающая антенна «LC» | |
Внешняя передающая антенна «АН» | ||
Режим работы | ||
Режимы «модуляции» (сигналы специальной формы) | Прерывистый «ПР» (кратковременные посылки сигнала) Длительность посылки 0,12 сек Частота следования посылок 1 Гц |
|
Двухчастотный «2F» (одновременная генерация частот 1024 Гц и 8192 Гц) Соотношение амплитуд 4/1 (соответственно) |
||
Выходные параметры при напряжении питания 12…15 В | ||
Выходной ток, А | ||
Ограниченный программой при ручном повышении, ≥ | 5 - при частотах 512Гц «0.5» / 1024Гц «1.0» / 8192Гц «8.2» / «2F» | |
3 - при частоте 32768Гц «33» | ||
Заданный для автоматического согласования, ≥ | 0,2 - при частотах 512Гц «0.5» / 1024Гц «1.0» / «2F» | |
0,1 - при частотах 8192Гц «8.2» / 32768Гц «33» | ||
Максимальное выходное напряжение, В | ||
В зависимости от «модуляции», ≥ | 32 - в двухчастотном режиме модуляции «2F» | |
40 - в других режимах | ||
Максимальная выходная мощность, Вт | ||
Ограниченная программой, ≥ | 20 - При частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2» | |
6 - При частоте 32768 Гц «33» | ||
Источники питания | ||
Напряжение питания | 7…15 В | |
Батарейный комплект «тип С×8» | 8 щелочных («alkaline») элементов 1,5В «тип С» | |
Внешние источники питания (не входят в комплект поставки) | Аккумулятор «12В» (например, автомобильный) Выходное напряжение 11…14В при токе не менее 4А |
|
Сетевой блок питания АГ114М.02.020 (дополнительная принадлежность) Выходное напряжение 15В, мощность 60Вт |
||
Время работы («жизненный цикл» зависит от качества батарей) | При работе от батарейного комплекта «тип С×8» ≈ 5часов в режимах «НП» и «2F» (при исходной выходной мощности 7Вт ) или ≈ 25часов в режиме «ПР» (при исходной выходной мощности 15Вт) | |
При внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сетевого блока, время работы не ограничено | ||
Функциональные особенности | ||
Автоматическое управление выходной мощностью в процессе генерации | Пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания | |
Согласование с нагрузкой | Автоматическое, до достижения определенной интенсивности потребления или до достижения тока в нагрузке: - ≥ 0,2А при частотах 512Гц «0.5» / 1024Гц «1.0» / «2F»; - ≥ 0,1А при частотах 8192Гц «8.2» и 32768Гц «33». |
|
Ручное (кнопками МЕНЬШЕ / БОЛЬШЕ « ») после автоматического согласования | ||
Варианты подключения к исследуемой коммуникации | «Контактное» подключение с «возвратом тока через землю» | |
«Бесконтактное» подключение с применением встроенной передающей антенны «LC» | ||
«Бесконтактное» подключение с применением внешней передающей антенны «АН» | ||
«Бесконтактное» подключение с применением индукционных передающих «клещей» | ||
Конструктивные параметры | ||
Выходной усилитель мощности | Технология: модифицированный CLASS D КПД до 85% | |
Габаритные размеры, мм | 216х180х105 мм | |
Вес, кг | 2 | |
Условия эксплуатации | ||
Допустимый диапазон температур окружающей среды при эксплуатации | -30…+60ºС С «батарейным» питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды. |
|
Степень защиты корпуса | IP65 (при закрытой крышке корпуса - кейса) | |
Электромагнитный датчик ЭМД-247 | ||
Тип преобразователя | резонансная ферритовая магнитная антенна | |
Частота резонанса, Гц | 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц | |
Тип питания | от приемника | |
Коммутация резонанса | принудительная (управляется приемником) | |
Датчик акустический АД-247 | ||
Габаритные размеры прибора, не более, мм | 60х130 | |
Масса, не более, кг | 0,95 |
Под заказ
№ | Наименование | Количество |
1 | Корреляционный течеискатель (ВУ) | 1 |
2 | Внешний модуль | 1 |
3 | Датчик | 2 |
4 | Антенна | 2 |
5 | Удлинитель сигнального провода на катушках (25 м) | 2 |
6 | Штатив | 1 |
7 | Сетевой адаптер | 2 |
8 | Комплект аккумуляторных батарей | 1 |
9 | Приемник АП-010М | 1 |
10 | Генератор АГ-114 | 1 |
11 | Электромагнитный датчик ЭМД-227М | 1 |
12 | Комплект акустического датчика АД-240 | 1 |
13 | Индукционная антенна ИЭМ-301.2 | 1 |
14 | Головные телефоны | 1 |
15 | Комплект батареек для приемника | 1 |
16 | Источник питания для генератора | 1 |
17 | Кабель для подключения внешнего аккумулятора для генератора | 1 |
18 | Кабель для подключения нагрузки | 1 |
19 | Контакт магнитный | 2 |
20 | Штырь заземления | 2 |
21 | Кабель с крокодилами | 1 |
22 | Транспортные сумки | 1 |
23 | Руководство по эксплуатации. Паспорт | 1 |
Параметр | Значение |
Корреляционный течеискатель | |
Диапазоны: (при скорости звука 1300м/сек) | 100, 250, 500, 1000, 2000 м |
Точность | 0,1% от диапазона |
Диаметр контролируемого трубопровода, мм | 25 ... 800 |
Дальность радиосвязи, м | до 200 |
Минимальное давление в трубопроводе, кг/см2 | 1,5 |
Фильтры: нижних частот/верхних частот Гц | 100, 300, 600/630, 1250, 2500 |
Рабочие частоты коррелятора, Гц | 60 ... 5000 |
Питание вычислителя коррелятора, В | 4 шт. типа «АА» Ni-Mh, 2,3 А/ч, аккумуляторы |
Радиосвязь с внешним модулем | 2,4 ГГц |
Температура окружающей среды, ºС | -20 ... +40 |
Дисплей | Графический, LCD, 320х240 точек |
Корпус | IP42 |
Размеры | 125х227х45 мм |
Масса | 1,0 кг |
Генератор АГ-114 | |
Выходная мощность при работе на согласованную нагрузку (в зависимости от режима включения), Вт | 5, 10, 20 |
Усилитель мощности | CLASS D КПД 80% |
Частота генерации (непрерывно или импульсы), Гц | 512, 1024, 8928, чередование 3-х частот |
Допустимое сопротивление нагрузки | любое (0…∞) |
Согласование с нагрузкой | Автоматическое |
Время непрерывной работы при выходной мощности 20 Вт (импульсы), час | 5 |
Питание | 1 аккумулятор 12В/2,2 Ач |
Габаритные размеры электронного блока, не более, мм | 190х140х80 |
Вес генератора в чехле, не более, кг | 2,2 |
Приемник АП-010М | |
Девять режимов работы на 26 частотных диапазонах, Гц | 50, 100, 512, 1024, 8928, «ШП», «ФНЧ» (10 диап), «ПФ» (10 диап) |
Общий коэффициент усиления канала по звуковому тракту, дБ | 35 |
Напряжение питания, В Тип элементов питания |
9+1-2,5 6 х 1,5 В (батареи типа “С”) |
Мощность, подводимая к головным телефонам, мВт | 100 |
Потребляемая мощность, не более, Вт | 0,9 |
Габаритные размеры прибора, не более, мм | 250х90х150 |
Масса, не более, кг | 1,2 |
Акустический датчик АД-240 | |
Габаритные размеры прибора, не более, мм | 60х130 |
Масса, не более, кг | 0,95 |
Электромагнитный датчик ЭМД-227М | |
Тип преобразователя | резонансная ферритовая магнитная антенна |
Частота резонанса, Гц | 8928, 1024, 512 Гц |
Тип питания | от приемника |
Коммутация резонанса | принудительная (управляется приемником) |
Индуктивная антенна ИЭМ-301.2 | |
Максимальная мощность, подводимая к «рамке», не более Вт | 10 |
Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом | 36 |
Тип корпуса | пластмассовый, герметичный |
Под заказ
№ | Наименование | Количество |
1 | Корреляционный течеискатель (ВУ) | 1 |
2 | Внешний модуль | 1 |
3 | Датчик | 2 |
4 | Антенна | 2 |
5 | Удлинитель сигнального провода на катушках (25 м) | 2 |
6 | Штатив | 1 |
7 | Сетевой адаптер | 2 |
8 | Комплект аккумуляторных батарей | 1 |
9 | Трассопоисковый приемник АП-027 | 1 |
10 | Комплект акустического датчика АД-247 | 1 |
11 | Электромагнитный датчик ЭМД-247 | 1 |
12 | Головные телефоны | 1 |
13 | Батарейки для приемника АА | 4 |
14 | Кабель мини-USB для подключения внешнего аккумулятора | 1 |
15 | Держатель для приемника | 1 |
16 | Ключ шестигранный 2,5*57 мм | 2 |
17 | Крестовая отвертка | 1 |
18 | Сумка для ЭМД ( Чехол 53186) | 1 |
19 | Транспортные сумки | 1 |
20 | Руководство по эксплуатации. Паспорт | 1 |
Параметр | Значение | |
Корреляционный течеискатель | ||
Диапазоны: (при скорости звука 1300м/сек) | 100, 250, 500, 1000, 2000 м | |
Точность | 0,1% от диапазона | |
Диаметр контролируемого трубопровода, мм | 25 ... 800 | |
Дальность радиосвязи , м | до 200 | |
Минимальное давление в трубопроводе, кг/см2 | 1,5 | |
Фильтры: нижних частот/верхних частот Гц | 100, 300, 600/630, 1250, 2500 | |
Рабочие частоты коррелятора, Гц | 60 ... 5000 | |
Питание вычислителя коррелятора, В | 4 шт. типа «АА» Ni-Mh, 2,3 А/ч, аккумуляторы | |
Радиосвязь с внешним модулем | 2,4 ГГц | |
Температура окружающей среды, ºС | -20 ... +40 | |
Дисплей | Графический, LCD, 320х240 точек | |
Корпус | IP42 | |
Размеры | 125х227х45 мм | |
Масса | 1,0 кг | |
Параметр | Датчик ЭМД/ДКИ/ДОДК/КИ/НР | Датчик АД |
Приемник АП-027 | ||
Вид работы в зависимости от датчика | Определяется автоматически, при подключении датчика | |
Вид принимаемого сигнала | Выбирается оператором как «непрерывный / импульсный» | Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)» |
Частоты переключаемых полосовых фильтров | Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц. | Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц. Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц. |
«Широкая полоса» (частотный диапазон) | 0,05…8,6 кГц | 0,09…2,2 кГц |
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала | 100 dB | 120 dB |
Визуальная индикация | ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» | |
Звуковая индикация | Головные телефоны – натуральный широкополосный или отфильтрованный сигнал. | |
Головные телефоны - синтезированный звук ЧМ. | - | |
Встроенный излучатель - синтезированный звук ЧМ. | ||
Питание | Напряжение 4…7В. Аккумуляторы «тип АА» 1,2В 4 шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или щелочные (алкалиновые) батареи «тип АА» 1,5В 4 шт. | |
Время непрерывной работы, не менее | 20 часов | |
Допустимый диапазон температур окружающей среды при эксплуатации | -20ºС…+50ºС | |
Класс защиты от внешних воздействий | IP54 | |
Габаритные размеры электронного блока | 220*102*42 мм | |
Масса электронного блока, не более | 0,46 кг | |
Параметр | Значение | |
Акустический датчик АД-247 | ||
Габаритные размеры, мм | 60х130 | |
Масса, кг | 0,95 | |
Электромагнитный датчик ЭМД-247 | ||
Тип преобразователя | Резонансная ферритовая магнитная антенна | |
Частота резонанса, Гц | 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц | |
Тип питания | От приемника | |
Коммутация резонанса | Принудительная (управляется приемником) |
