Длина диагностируемого участка трубопровода, м
Внимание! Для материала «Полиэтилен» поддерживается максимальная длина не более 160 метров. |
от 10 до 1000 |
| Диаметр трубопровода, мм |
от 25 до 1000 |
| Давление в трубопроводе, атм |
не менее 1,5 |
Точность определения утечки (максимума корреляционной функции) при усреднении по 60 измерениям, см:
- от 10 до 250 м
- от 250 до 500 м
- от 500 до 1000 м |
не более ±5
не более ±10
не более ±15 |
Время построения корреляционной функции при усреднении по 60 измерениям, мин:
- от 10 до 250 м
- от 250 до 500 м
- от 500 до 1000 м |
не более 3
не более 4,5
не более 4,5 |
Частоты фильтрации сигнала утечки:
- фильтр нижних частот, кГц
- фильтр верхних частот, кГц
- цифровой фильтр, Гц |
1,0; 1,5; 2,2
0,3; 0,4; 0,5
от 65 до 4500 |
| Дальность работы радиоканала 433 МГц между корреляционным приемником и каждым предусилителем-передатчиком, м |
не менее 500 |
| Дисплей |
графический, TFT, 320х480 точек |
| Электропитание |
встроенные Li-Ion аккумуляторы |
| Время заряда аккумуляторов от комплектного источника питания с зарядным устройством, час |
не более 6 |
| Допустимый диапазон температур окружающей среды при эксплуатации, °С |
от -25 до 45 |
Время непрерывной работы, час:
- в нормальных условиях
- при пониженной температуре минус 25°С |
не менее 8
не менее 6 |
| Средняя наработка на отказ, час |
не менее 2000 |
Класс защиты от внешних воздействий:
- акустического датчика АДК-305
- предусилителя-передатчика УП-305
- корреляционного приемника КП-305, источника питания, зарядного устройства |
IP65
IP51
IP42 |
Габаритные размеры, мм:
- акустического датчика АДК-305
- предусилителя-передатчика УП-305
- корреляционного приемника КП-305 |
Ø36, высота 68, длина кабеля=5 м
135×95×78
152×203×51 |
Масса, кг:
- акустического датчика АДК-305
- предусилителя-передатчика УП-305
- корреляционного приемника КП-305 |
0,3
0,9
1,3 |

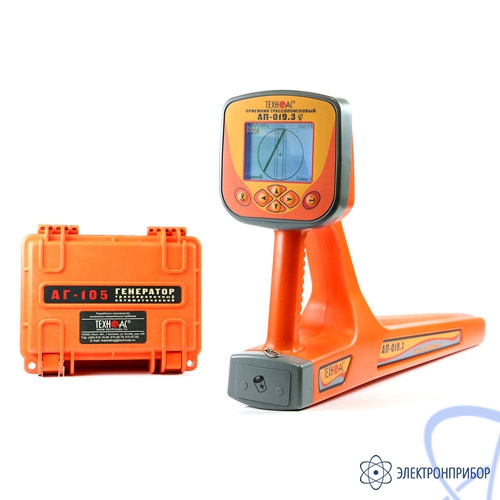

| Квазирезонансные частоты фильтров |
50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц |
| Диапазон частот «Широкая полоса» |
0,04…8 кГц |
| Частота фильтра в режиме «Зонд» |
512 Гц |
| Диапазон частот «Радио» |
8…40 кГц |
| Динамический диапазон входных сигналов |
120 дБ |
| Количество встроенных датчиков |
4 |
Максимальная чувствительность
(Режим «График» f0= 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31...до 35 кГц) |
5 мкА на расстоянии 1 м |
| Объем памяти модуля GPS |
2300 «точек» |
| Подключаемые внешние датчики |
КИ-105, КИ-110, НР-117, ДОДК-117, ДКИ-117 |
| Управление чувствительностью |
автоматическое – для 2D отображения «Трасса»;
полуавтоматическое / ручное (по выбору) – для режимов «График», «График+», «MIN&MAX» и «Зонд»;
автоматическое / ручное (по выбору) – для режима «2 частоты» |
| Определение глубины залегания трассы |
0...10 м;
автоматически в режиме «Трасса»;
по нажатию кнопки в режиме «Зонд» |
| Точность определения глубины залегания |
±5% |
| Измерение тока принимаемого сигнала |
0,01...9,99 А;
автоматически в режиме «Трасса» |
| Точность измерения тока принимаемого сигнала |
±5% |
| Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов |
при совместной работе с трассировочными генераторами производства «ТЕХНО-АС» («Импульсный» режим) |
| Визуальная индикация |
LCD дисплей, 320х240 пикселей, LED подсветка |
| Индицируемые параметры |
2D визуализация положения трассы относительно прибора;
глубина залегания трассы;
ток сигнала;
графики уровня сигнала;
сила сигнала;
параметры настройки и управления |
| Звуковая индикация |
встроенный излучатель:
- синтезированный звук ЧМ;
- звуковая индикация нажатия кнопок |
| Источник питания |
4…7 В:
- 4 элемента тип «С»;
- внешний аккумулятор (Power Bank - опция) |
| Время непрерывной работы от одного комплекта щелочных батарей |
не менее 20 часов |
| Автоматическое отключение питания при бездействии для экономии заряда |
после 30 минут |
| Диапазон температур эксплуатации / хранения |
-20…+60 / -30…+60°С |
| Степень защиты корпуса |
IP54 |
| Габаритные размеры |
330х140х700 мм |
| Масса |
2,45 кг |
| Частоты цифровой фильтрации |
Центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц |
Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц;
Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц |
| Двухчастотные режимы 1024 Гц + 2048 Гц, 1024 Гц + 8192 Гц |
| «Широкая полоса» |
0,05…8,6 кГц |
0,09…2,20 кГц / 0,03…0,50 кГц |
| Визуальная индикация |
ЖКИ:
- символы и значения выбираемых режимов и параметров;
- анимированная шкала уровня входного сигнала;
- цифровое значение и анимированная шкала уровня выходного сигнала;
- график (движущаяся диаграмма) уровня выходного сигнала;
- частотный спектр выходного сигнала;
- цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» |
| Звуковая индикация |
Головные телефоны – натуральный широкополосный или отфильтрованный сигнал |
| Головные телефоны -синтезированный звук ЧМ |
- |
| Встроенный излучатель - синтезированный звук ЧМ |
| Питание |
напряжение 4…7 В:
- аккумуляторы «тип АА» 1,2 В 4 штуки
- щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 штуки;
- внешний аккумулятор |
| Количество сохраняемых значений в памяти |
30 |
| Время непрерывной работы, не менее |
20 часов |
| Диапазон эксплуатационных температур |
-20…+50ºС |
| Класс защиты от внешних воздействий |
IP54 |
| Габаритные размеры электронного блока |
220 х 102 х 42 мм |
| Масса электронного блока, не более |
0,46 кг |
| Нагрузка «клипсы» или «клещи» |
512 «0.5» / 1024 «1.0» / 8192 «8.2» / 32768 «33» |
| «Антенные» режимы |
8192 - «8.2» / 32768 - «33» для «Lc» или 8192 - «8.2» для «AH» |
| «Антенные» режимы |
Встроенная передающая антенна «LC» |
| Внешняя передающая антенна «АН» |
| Режимы «модуляции» (сигналы специальной формы) |
Прерывистый «ПР» (кратковременные посылки сигнала)
Длительность посылки 0,12 сек
Частота следования посылок 1 Гц |
Двухчастотный «2F» (одновременная генерация частот 1024 Гц и 8192 Гц)
Соотношение амплитуд 4/1 (соответственно) |
| Выходной ток, А |
| Ограниченный программой при ручном повышении, ≥ |
5 - при частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2» / «2F» |
| 3 - при частоте 32768 Гц «33» |
| Заданный для автоматического согласования, ≥ |
0,2 -при частотах 512 Гц «0.5» / 1024 Гц «1.0» / «2F» |
| 0,1 - при частотах 8192 Гц «8.2» / 32768 Гц «33» |
| Максимальное выходное напряжение, В |
| В зависимости от «модуляции», ≥ |
32 - в двухчастотном режиме модуляции «2F» |
| 40 -в других режимах |
| Максимальная выходная мощность, Вт |
| Ограниченная программой, ≥ |
20 - При частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2» |
| 6 - При частоте 32768 Гц «33» |
| Напряжение питания |
7…15 В |
| Батарейный комплект «тип С×8» |
8 щелочных («alkaline») элементов 1,5 В «тип С» |
| Внешние источники питания (не входят в комплект поставки) |
Аккумулятор «12 В» (например, автомобильный)
Выходное напряжение 11…14 В при токе не менее 4 А |
Сетевой блок питания АГ114М.02.020 (дополнительная принадлежность)
Выходное напряжение 15 В, мощность 60 Вт |
| Время работы («жизненный цикл» зависит от качества батарей) |
При работе от батарейного комплекта «тип С×8» ≈ 5часов в режимах «НП» и «2F» (при исходной выходной мощности 7 Вт) или ≈ 25 часов в режиме «ПР» (при исходной выходной мощности 15 Вт) |
| При внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сетевого блока, время работы не ограничено |
| Автоматическое управление выходной мощностью в процессе генерации |
Пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания |
| Согласование с нагрузкой |
Автоматическое, до достижения определенной интенсивности потребления или до достижения тока в нагрузке:
- ≥ 0,2 А при частотах 512 Гц «0.5» / 1024 Гц «1.0» / «2F»;
- ≥ 0,1 А при частотах 8192 Гц «8.2» и 32768 Гц «33». |
| Ручное (кнопками МЕНЬШЕ / БОЛЬШЕ « ») после автоматического согласования |
| Варианты подключения к исследуемой коммуникации |
«Контактное» подключение с «возвратом тока через землю» |
| «Бесконтактное» подключение с применением встроенной передающей антенны «LC» |
| «Бесконтактное» подключение с применением внешней передающей антенны «АН» |
| «Бесконтактное» подключение с применением индукционных передающих «клещей» |
| Выходной усилитель мощности |
Технология: модифицированный CLASS D КПД до 85% |
| Габаритные размеры, мм |
216х180х105 мм |
| Вес, кг |
2 |
| Допустимый диапазон температур окружающей среды при эксплуатации |
-30…+60ºС (с «батарейным» питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды) |
| Степень защиты корпуса |
IP65 (при закрытой крышке корпуса - кейса) |
| Тип преобразователя |
резонансная ферритовая магнитная антенна |
| Частота резонанса |
50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц |
| Тип питания |
от приемника |
| Коммутация резонанса |
принудительная (управляется приемником) |
| Габаритные размеры прибора, не более, мм |
60х130 |
| Масса, не более, кг |
0,95 |

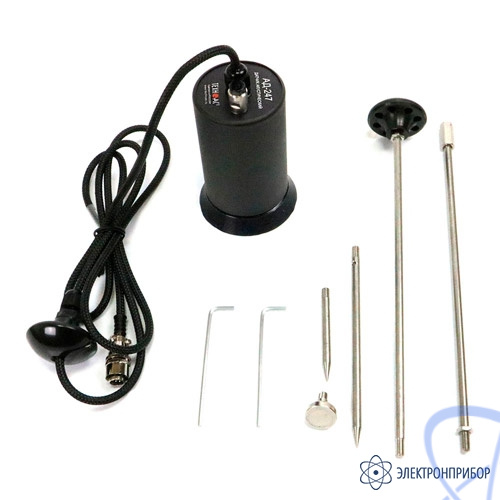

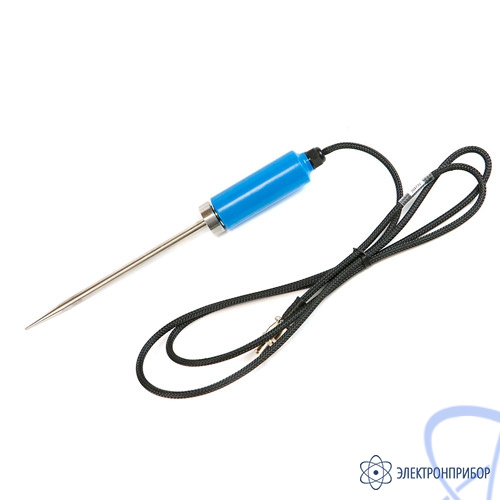

| Масса датчика, кг |
0,225±0,02 |
| Масса штыря, кг |
0,115±0,02 |
| Габаритные размеры датчика, мм (без соединительного провода) |
105(+2)x31(+1) |
| Габаритные размеры штыря, мм |
190(+2)x29(+1) |
