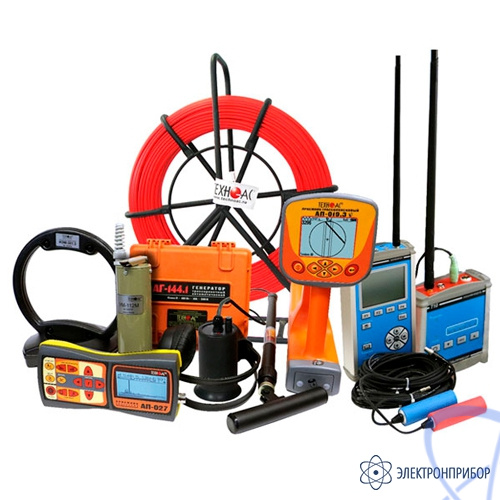

| Диапазоны (при скорости звука 1300м/сек) |
100, 250, 500, 1000, 2000 м |
| Точность |
0,1% от диапазона |
| Диаметр контролируемого трубопровода, мм |
25 ... 800 |
| Дальность радиосвязи, м |
до 200 |
| Минимальное давление в трубопроводе, кг/см2 |
1,5 |
| Фильтры: нижних частот/верхних частот Гц |
100, 300, 600/630, 1250, 2500 |
| Рабочие частоты коррелятора, Гц |
60 ... 5000 |
| Питание вычислителя коррелятора, В |
4 шт. типа «АА» Ni-Mh, 2,3 А/ч, аккумуляторы |
| Радиосвязь с внешним модулем |
2,4 ГГц |
| Температура окружающей среды, ºС |
-20 ... +40 |
| Дисплей |
Графический, LCD, 320х240 точек |
| Корпус |
IP42 |
| Размеры |
125х227х45 мм |
| Масса |
1,0 кг |
| Квазирезонансные частоты фильтров |
50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц |
| Диапазон частот «Широкая полоса» |
0,04…8 кГц |
| Частота фильтра в режиме «Зонд» |
512 Гц |
| Диапазон частот «Радио» |
8…40 кГц |
| Динамический диапазон входных сигналов |
120 дБ |
| Количество встроенных датчиков |
4 |
Максимальная чувствительность
(Режим «График» f0= 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31...до 35 кГц ) |
5 мкА на расстоянии 1 м |
| Объем памяти модуля GPS |
2300 «точек» |
| Подключаемые внешние датчики |
КИ-110, КИ-105, НР-117, ДОДК-117, ДКИ-117 |
| Управление чувствительностью |
Автоматическое – для 2D отображения «Трасса»;
Полуавтоматическое / ручное (по выбору) – для режимов «График», «График+», «MIN&MAX» и «Зонд»;
Автоматическое / ручное (по выбору) – для режима «2 частоты» |
| Определение глубины залегания трассы |
0....9,99 м
Автоматически в режиме «Трасса»
По нажатию кнопки в режиме «Зонд» |
| Точность определения глубины залегания |
±5% |
| Измерение тока принимаемого сигнала |
0,01....9,99 А
Автоматически в режиме «Трасса» |
| Точность определения оси коммуникации, в % от глубины залегания |
±5% |
| Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов |
При совместной работе с трассировочными генераторами производства «ТЕХНО-АС» («Импульсный» режим) |
| Визуальная индикация |
LCD дисплей, 320х240 пикселей, LED подсветка |
| Индицируемые параметры |
2D визуализация положения трассы относительно прибора; Глубина залегания трассы; Ток сигнала; Графики уровня сигнала; Сила сигнала; Параметры настройки и управления |
| Звуковая индикация |
Встроенный излучатель:
- синтезированный звук ЧМ
- звуковая индикация нажатия кнопок |
| Источник питания |
4…7 В:
- 4 элемента тип «С»;
- внешний аккумулятор (Power Bank - опция) |
| Время непрерывной работы от одного комплекта щелочных батарей |
Не менее 20 часов |
| Автоматическое отключение питания при бездействии для экономии заряда |
После 30 минут |
| Диапазон температур эксплуатации / хранения |
-20…60 / -30…60°С |
| Степень защиты корпуса |
IP54 |
| Габаритные размеры |
330х140х700 мм |
| Масса |
2,45 кг |
| Вид работы в зависимости от датчика |
Определяется автоматически, при подключении датчика |
| Вид принимаемого сигнала |
Выбирается оператором как «непрерывный / импульсный» |
Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)» |
| Частоты переключаемых полосовых фильтров |
Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц |
Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 /
1,38 кГц;
Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 /
0,15 кГц |
| «Широкая полоса» (частотный диапазон) |
0,05…8,6 кГц |
0,09…2,2 кГц |
| Коэффициент усиления электрического тракта и динамический диапазон входного сигнала |
100 dB |
120 dB |
| Визуальная индикация |
ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» |
| Звуковая индикация |
Головные телефоны – натуральный широкополосный или отфильтрованный сигнал |
| Головные телефоны – синтезированный звук ЧМ |
| Встроенный излучатель – синтезированный звук ЧМ |
| Питание |
Напряжение 4…7В. - аккумуляторы «тип АА» 1,2 В 4 шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4 шт. |
| Время непрерывной работы, не менее |
20 часов |
| Допустимый диапазон температур окружающей среды при эксплуатации |
-20…+50ºС |
| Класс защиты от внешних воздействий |
IP54 |
| Габаритные размеры электронного блока |
220*102*42 мм |
| Масса электронного блока, не более |
0,46 кг |
| Частоты генерируемого сигнала, Гц |
| Частоты SIN f1 / f2 / f3, ±0,1% |
512/1024/8928 |
| Частоты следования ударов нч / сч / вч |
0,5/1/2 |
| Режимы генерации |
«SIN» «непрерыв»
«SIN»
«SIN» «3част»
«УДАР» |
| Выходные параметры синусоидальной генерации |
Максимальное выходное напряжение, В
- при автономном питании
- с добавлением внешнего аккумулятора 12/24В
- при питании от сетевого блока |
220
330
140 |
Выходная мощность, Вт
- при автономном питании
- с добавлением внешнего аккумулятора 12/24В
- при питании от сетевого блока |
От 7,5 до 120
От 45 до 180
От 18 до 72 |
| Допустимое сопротивление нагрузки |
любое (0…∞) |
| Согласование с нагрузкой |
автоматическое |
| Источники питания |
Встроенный аккумуляторный комплект
Сетевой блок питания |
| Габаритные размеры электронного блока (кейса), не более, мм |
250х215х165 |
| Вес электронного блока, не более, кг |
8,5 |
| Условия эксплуатации |
| Допустимый диапазон температур окружающей среды при эксплуатации |
-30…+45ºС |
| Класс климатической защиты |
IP54 |
| Тип преобразователя |
резонансная ферритовая магнитная антенна |
| Частота резонанса, Гц |
50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц |
| Тип питания |
от приемника |
| Коммутация резонанса |
принудительная (управляется приемником) |
| Габаритные размеры прибора, не более, мм |
60х130 |
| Масса, не более, кг |
0,95 |
| Максимальная мощность, подводимая к «рамке», не более Вт |
10 |
| Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом |
36 |
| Тип корпуса |
пластмассовый, герметичный |
Рабочее положение крепления ударного механизма на трубу:
- допустимое
- оптимальное для максимальной дальности трассировки |
любое
верхнее |
| Длина соединительного кабеля, не менее, м |
5 |
| Диаметр исследуемой трубы, мм |
от 50 |
| Габаритные размеры, не более, мм |
90 х 200 |
| Масса комплекта, не более, кг |
3 |
| Частота генерации |
512 Гц |
| Диметр генератора |
40 мм |
| Длина генератора |
160 мм |
| Вес генератора |
318±20 г |
| Диаметр троса ПУ |
6 мм |
| Длина троса ПУ |
20/40/80/100 м |
| Диаметр вспомогательного троса |
2 мм |
