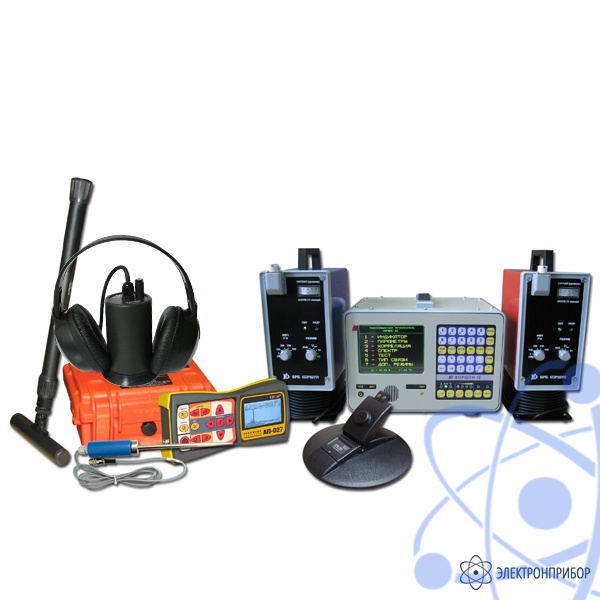

Назначение корреляционного течеискателя Коршун-12МТА:
Течеискатель КОРШУН-12МТА предназначен для определения координат утечек корреляционным и акустическим способами в подземных напорных стальных, чугунных и пластмассовых трубопроводах систем тепло-, водо-, нефтепродуктоснабжения независимо от глубины их прокладки, вида грунта, определения точного местоположения трубопровода и глубины его залегания, поиска люков колодцев под слоем снега, грунта, асфальта.
Преимущества корреляционного течеискателя Коршун-12МТА:
По сравнению с известными европейскими, канадским, японскими аналогами КОРШУН-12МТА, как и корреляционные течеискатели типа КОРШУН-8 – КОРШУН-11МТА, имеет расширенную комплектность, расширенный температурный диапазон работы, а также имеет лучшие показатели чувствительности и точности при обнаружении утечек.
Течеискатель КОРШУН-12МТА превосходит приборы КОРШУН-8 – КОРШУН-11МТА:
- Улучшенные показатели чувствительности;
- Имеет меньшее энергопотребление, большее быстродействие, позволяет сохранять в постоянной памяти сигналы утечек (выполняя функцию плеера);
- Оснащен новой программой по созданию протоколов и базы протоколов с географическими картами прокладки трасс трубопроводов.
Температура работы электронных блоков: от -30 °C до +50 °C, датчиков: от -40 °C до +140 °C. Температура хранения: от -40 °С до +60 °С. По этим характеристикам приборы других производителей существенно уступают приборам КОРШУН-12МТА. Исполнение – пыле-, влаго- и вибро- защитное.
Базовый комплект обеспечивает поиск утечек в пластмассовых и других немагнитных трубах без использования гидрофонных датчиков.
В прибор встроены цифровые фильтры, которые автоматически настраиваются на частотную полосу сигнала утечки.
С целью преемственности с ранними моделями сохранены клавиатура и интерфейс.
Принцип действия
Истекаемая под давлением из трубопровода транспортируемая среда создает гидравлические осесимметричные поперечные волны и вибрации стенок трубопровода, которые преобразуются в электрические сигналы вибродатчиками, устанавливаемыми на трубу с помощью магнитных держателей или специальных механических держателей. Эти сигналы после обработки передаются в блок оператора по радио, где обрабатываются и используются для определения координаты утечки от одного из датчиков.
Особенности корреляционного течеискателя Коршун-12МТА:
Прибор КОРШУН-12МТА:
- Имеет высокое быстродействие, точность и шумозащищенность при определении координаты утечки корреляционным методом;
- Предоставляет возможность как для автоматической, так и ручной установки добротных цифровых фильтров, при этом прибор автоматически настраивается на полосу частот сигналов, которые генерируют утечки;
- Имеет встроенные цифровые спектранализаторы с высоким быстродействием и высокой разрешающей способностью для определения частотных спектров сигналов утечки;
- Имеет полосу частот выносных и встроенных блоков от 5 Гц до 4500 Гц;
- Имеет режим двухканального осциллографа с возможностью наблюдения и оценки выходных сигналов прибора и вибродатчиков;
- Содержит кроме двух радиоканалов для передачи сигналов от датчиков в блок оператора также и кабельную катушку с предварительным усилителем для передачи сигналов из радионедоступных помещений и для резерва;
- Определяет местоположения и глубины залегания скрытых коммуникаций (кабельные линии, трубопроводы из электропроводных материалов) на глубине до 6 м и удалении до 5 км от места подключения генератора;
- Позволяет обследовать участков местности перед проведением земляных работ;
- Позволяет найти места пересечения трубопроводов и кабеля;
- Позволяет обнаруживать места разгерметизации трубопроводов на глубине до 6 метров акустическим методом;
- Позволяет осуществить контроль состояния запорной арматуры.
- Позволяет обнаруживать люки колодцев под слоем снега, грунта, асфальта.
