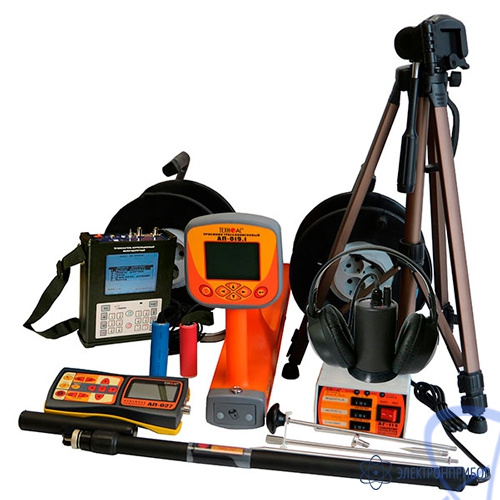

| Рабочий диапазон частот, Гц |
10-10 000 |
Эффективная рабочая длина обследуемого участка, м
- при использовании одной катушки
- при использовании двух катушек
- при использовании радиоканала |
250
500
до 1500 * |
Пределы основной допускаемой погрешности при измерении временных интервалов, в диапазонах, мс, (при скорости звука равной 1200 м/с)
- от 15 до 120 мс
- от 120 до 490 мс
- от 490 до 740 мс |
± 0,2 (0,24 м)
± 0,3 (0,36 м)
± 0,5 (0,6 м) |
| Дисплей |
Графический, 320 х 240 точек, с подсветкой |
| Встроенная энергонезависимая память, Мб |
512 |
| Максимальное количество точек выборки |
8192 |
| Максимальное разрешение по расстоянию (при скорости звука приблизительно 1300 м/с), м |
0,04 |
| Отображаемые функции |
Сигнал, Спектр, Кросс Спектр, Кросс Корреляция, Когерентность, Фазовый Кросс Спектр, Расчетная Кросс Корреляция, Отключаемое подавление помех, Результаты расчета места утечки. |
Рабочая температура:
- измерительный блок
- выносной усилитель
- первичный преобразователь (датчик) |
-10….+55 °С
-20….+65 °С
-50…+ 125 °С |
| Время автономной работы, ч, не менее |
8 |
| Потребляемая мощность, Вт, не более |
6 |
| Вес измерительного блока, кг |
2 |
| Квазирезонансные частоты фильтров |
50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц |
| Диапазон частот «Широкая полоса» |
0,04…8 кГц |
| Частота фильтра в режиме «Зонд» |
512 Гц |
| Диапазон частот «Радио» |
8…40 кГц |
| Динамический диапазон входных сигналов |
120 дБ |
| Количество встроенных датчиков |
4 |
Максимальная чувствительность
(Режим «График» f0= 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31...до 35 кГц ) |
5 мкА на расстоянии 1 м |
| Объем памяти модуля GPS |
2300 «точек» |
| Подключаемые внешние датчики |
КИ-110 (КИ-105), КИ-105, НР-117, ДОДК-117, ДКИ-117 |
| Управление чувствительностью |
Автоматическое – для 2D отображения «Трасса»;
Полуавтоматическое / ручное (по выбору) – для режимов «График», «График+», «MIN&MAX» и «Зонд»;
Автоматическое / ручное (по выбору) – для режима «2 частоты» |
| Определение глубины залегания трассы |
0....9,99 м
Автоматически в режиме «Трасса»
По нажатию кнопки в режиме «Зонд» |
| Точность определения глубины залегания |
±5% |
| Измерение тока принимаемого сигнала |
0,01....9,99 А
Автоматически в режиме «Трасса» |
| Точность определения оси коммуникации, в % от глубины залегания |
±5% |
| Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов |
При совместной работе с трассировочными генераторами производства «ТЕХНО-АС» («Импульсный» режим) |
| Визуальная индикация |
LCD дисплей, 320х240 пикселей, LED подсветка |
| Индицируемые параметры |
2D визуализация положения трассы; относительно прибора; Глубина залегания трассы; Ток сигнала; Графики уровня сигнала; Сила сигнала; Параметры настройки и управления |
| Звуковая индикация |
Встроенный излучатель:
- синтезированный звук ЧМ
- звуковая индикация нажатия кнопок |
| Источник питания |
4…7 В:
- 4 элемента тип «С»;
- внешний аккумулятор (Power Bank - опция) |
| Время непрерывной работы от одного комплекта щелочных батарей |
Не менее 20 часов |
| Автоматическое отключение питания при бездействии для экономии заряда |
После 30 минут |
| Диапазон температур эксплуатации / хранения |
-20…60 / -30…60°С |
| Степень защиты корпуса |
IP54 |
| Габаритные размеры |
330х140х700 мм |
| Масса |
2,45 кг |
| Выходная мощность при работе на согласованную нагрузку (в зависимости от режима включения), Вт |
5, 10, 20 |
| Усилитель мощности |
CLASS D КПД 80% |
| Частота генерации (непрерывный или импульсный), Гц |
512, 1024, 8192, одновременно 3 частоты |
| Диапазон сопротивлений нагрузки, соответствующий диапазону мощностей (5…20 Вт), Ом |
1 … 1000 |
| Согласование с нагрузкой |
автоматическое |
| Время непрерывной работы при выходной мощности 20 Вт (импульсы), час |
5 |
| Питание |
1 аккумулятор 12В/2,2 Ач или сетевой блок |
| Габаритные размеры электронного блока, не более, мм |
190х140х80 |
| Вес генератора в чехле с носимым аккуммулятором, не более, кг |
2,2 |
| Вид работы в зависимости от датчика |
Определяется автоматически, при подключении датчика |
| Вид принимаемого сигнала |
Выбирается оператором как «непрерывный / импульсный» |
Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)» |
| Частоты переключаемых полосовых фильтров |
Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц |
Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 /
1,38 кГц;
Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 /
0,15 кГц |
| «Широкая полоса» (частотный диапазон) |
0,05…8,6 кГц |
0,09…2,2 кГц |
| Коэффициент усиления электрического тракта и динамический диапазон входного сигнала |
100 dB |
120 dB |
| Визуальная индикация |
ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» |
| Звуковая индикация |
Головные телефоны – натуральный широкополосный или отфильтрованный сигнал |
| Головные телефоны -синтезированный звук ЧМ |
| Встроенный излучатель - синтезированный звук ЧМ |
| Питание |
Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4 шт. |
| Время непрерывной работы, не менее |
20 часов |
| Допустимый диапазон температур окружающей среды при эксплуатации |
-20…+50ºС |
| Класс защиты от внешних воздействий |
IP54 |
| Габаритные размеры электронного блока |
220х102х42 мм |
| Масса электронного блока, не более |
0,46 кг |
| Габаритные размеры прибора, не более, мм |
60х130 |
| Масса, не более, кг |
0,95 |
| Тип преобразователя |
резонансная ферритовая магнитная антенна |
| Частота резонанса, Гц |
50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц |
| Тип питания |
от приемника |
| Коммутация резонанса |
принудительная (управляется приемником) |
| Максимальная мощность, подводимая к «рамке», не более Вт |
10 |
| Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом |
36 |
| Тип корпуса |
пластмассовый, герметичный |
