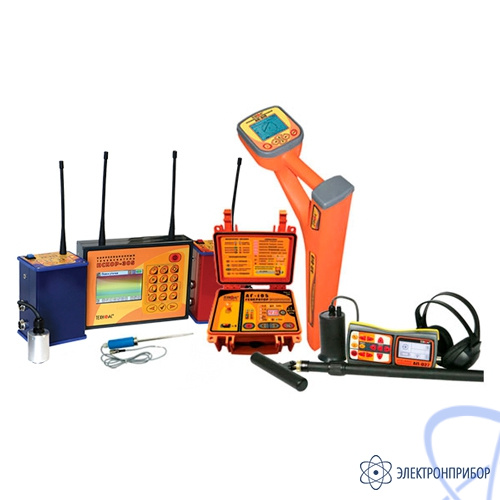

| Длина диагностируемого участка трубопровода, м |
от 10 до 1000 |
| Диаметр трубопровода, мм |
от 25 до 800 |
| Давление в трубопроводе, атм |
не менее 1,5 |
Точность определения утечки (максимума корреляционной функции) при усреднении по 60 измерениям, см:
- от 10 до 250 м
- от 250 до 500 м
- от 500 до 1000 м |
не более ±5
не более ±10
не более ±15 |
Время построения корреляционной функции при усреднении по 60 измерениям, мин:
- от 10 до 250 м
- от 250 до 500 м
- от 500 до 1000 м |
не более 3
не более 4,5
не более 4,5 |
Частоты фильтрации сигнала утечки:
- фильтр нижних частот, кГц
- фильтр верхних частот, кГц
- цифровой фильтр, Гц |
1,0; 1,5; 2,2
0,3; 0,4; 0,5
от 65 до 4500 |
| Дальность работы радиоканала 433 МГц между корреляционным приемником и каждым предусилителем-передатчиком, м |
не менее 500 |
| Дисплей |
графический, TFT, 320х480 точек |
| Электропитание |
встроенные Li-Ion аккумуляторы |
| Время заряда аккумуляторов от комплектного источника питания с зарядным устройством, час |
не более 6 |
| Допустимый диапазон температур окружающей среды при эксплуатации, °С |
от минус 25 до 45 |
Время непрерывной работы, час:
- в нормальных условиях
- при пониженной температуре минус 25°С |
не менее 8
не менее 6 |
| Средняя наработка на отказ, час |
не менее 2000 |
Класс защиты от внешних воздействий:
- акустического датчика АДК-305
- предусилителя-передатчика УП-305
- корреляционного приемника КП-305, источника питания, зарядного устройства |
IP65
IP51
IP42 |
Габаритные размеры, мм:
- акустического датчика АДК-305
- предусилителя-передатчика УП-305
- корреляционного приемника КП-305 |
Ø36, Н=68, Lкабеля=5 м
135×95×78
152×203×51 |
Масса, кг:
- акустического датчика АДК-305
- предусилителя-передатчика УП-305
- корреляционного приемника КП-305 |
0,3
0,9
1,3 |
| Квазирезонансные частоты фильтров |
50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц |
| Диапазон частот «Широкая полоса» |
0,04…8 кГц |
| Частота фильтра в режиме «Зонд» |
512 Гц |
| Диапазон частот «Радио» |
8…40 кГц |
| Динамический диапазон входных сигналов |
120 дБ |
| Количество встроенных датчиков |
4 |
Максимальная чувствительность
(Режим «График» f0= 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31...до 35 кГц ) |
5 мкА на расстоянии 1 м |
| Объем памяти модуля GPS |
2300 «точек» |
| Подключаемые внешние датчики |
КИ-110, КИ-105, НР-117, ДОДК-117, ДКИ-117 |
| Управление чувствительностью |
Автоматическое – для 2D отображения «Трасса»;
Полуавтоматическое / ручное (по выбору) – для режимов «График», «График+», «MIN&MAX» и «Зонд»;
Автоматическое / ручное (по выбору) – для режима «2 частоты» |
| Определение глубины залегания трассы |
0....9,99 м
Автоматически в режиме «Трасса»
По нажатию кнопки в режиме «Зонд» |
| Точность определения глубины залегания |
±5% |
| Измерение тока принимаемого сигнала |
0,01....9,99 А
Автоматически в режиме «Трасса» |
| Точность определения оси коммуникации, в % от глубины залегания |
±5% |
| Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов |
При совместной работе с трассировочными генераторами производства «ТЕХНО-АС» («Импульсный» режим) |
| Визуальная индикация |
LCD дисплей, 320х240 пикселей, LED подсветка |
| Индицируемые параметры |
2D визуализация положения трассы относительно прибора; Глубина залегания трассы; Ток сигнала; Графики уровня сигнала; Сила сигнала; Параметры настройки и управления |
| Звуковая индикация |
Встроенный излучатель:
- синтезированный звук ЧМ
- звуковая индикация нажатия кнопок |
| Источник питания |
4…7 В:
- 4 элемента тип «С»;
- внешний аккумулятор (Power Bank - опция) |
| Время непрерывной работы от одного комплекта щелочных батарей |
Не менее 20 часов |
| Автоматическое отключение питания при бездействии для экономии заряда |
После 30 минут |
| Диапазон температур эксплуатации / хранения |
-20…60 / -30…60°С |
| Степень защиты корпуса |
IP54 |
| Габаритные размеры |
330х140х700 мм |
| Вид работы в зависимости от датчика |
Определяется автоматически, при подключении датчика |
| Вид принимаемого сигнала |
Выбирается оператором как «непрерывный / импульсный» |
Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)» |
| Частоты переключаемых полосовых фильтров |
Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц,
33кГц |
Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц;
Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 /
0,15 кГц |
| «Широкая полоса» (частотный диапазон) |
0,05…8,6 кГц |
0,09…2,2 кГц |
| Коэффициент усиления электрического тракта и динамический диапазон входного сигнала |
100 dB |
120 dB |
| Визуальная индикация |
ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» |
| Звуковая индикация |
Головные телефоны – натуральный широкополосный или отфильтрованный сигнал |
| Головные телефоны – синтезированный звук ЧМ |
| Встроенный излучатель – синтезированный звук ЧМ |
| Питание |
Напряжение 4…7В. - аккумуляторы «тип АА» 1,2 В 4 шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4 шт. |
| Время непрерывной работы, не менее |
20 часов |
| Допустимый диапазон температур окружающей среды при эксплуатации |
-20…+50ºС |
| Класс защиты от внешних воздействий |
IP54 |
| Габаритные размеры электронного блока |
220*102*42 мм |
| Масса электронного блока, не более |
0,46 кг |
| Частоты непрерывного «НП» или прерывистого «ПР» сигнала, Гц ± 0,1% «кГц» |
| Нагрузка «клипсы» или «клещи» |
512 «0.5» / 1024 «1.0» / 8192 «8.2» / 32768 «33» |
| «Антенные» режимы |
8192 «8.2» / 32768 «33» |
| Режим работы |
| «Антенные» режимы |
Встроенная передающая антенна «LC» |
| Внешняя передающая антенна «АН» |
| Режим работы |
| Режимы «модуляции» (сигналы специальной формы) |
Прерывистый «ПР» (кратковременные посылки сигнала)
Длительность посылки 0,12сек
Частота следования посылок 1Гц |
Двухчастотный «2F» (одновременная генерация частот 1024Гц и 8192Гц)
Соотношение амплитуд 4/1 (соответственно) |
| Выходные параметры при напряжении питания 12…15В |
| Выходной ток, А |
| Ограниченный программой при ручном повышении, ≥ |
5 - при частотах 512Гц «0.5» / 1024Гц «1.0» / 8192Гц «8.2» / «2F» |
| 3 - при частоте 32768Гц «33» |
| Заданный для автоматического согласования, ≥ |
0,2 -при частотах 512Гц «0.5» / 1024Гц «1.0» / «2F» |
| 0,1 - при частотах 8192Гц «8.2» / 32768Гц «33» |
| Максимальное выходное напряжение, В |
| В зависимости от «модуляции», ≥ |
32 - в двухчастотном режиме модуляции «2F» |
| 40 -в других режимах |
| Максимальная выходная мощность, Вт |
| Ограниченная программой, ≥ |
20 - При частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2» |
| 6 - При частоте 32768 Гц «33» |
| Источники питания |
| Напряжение питания |
7…15 В |
| Батарейный комплект «тип С×8» |
8 щелочных («alkaline») элементов 1,5В «тип С» |
| Внешние источники питания (не входят в комплект поставки) |
Аккумулятор «12В» (например, автомобильный)
Выходное напряжение 11…14В при токе не менее 4А |
Сетевой блок питания АГ114М.02.020 (дополнительная принадлежность)
Выходное напряжение 15В, мощность 60Вт |
| Время работы («жизненный цикл» зависит от качества батарей) |
При работе от батарейного комплекта «тип С×8» ≈ 5часов в режимах «НП» и «2F» (при исходной выходной мощности 7Вт ) или ≈ 25часов в режиме «ПР» (при исходной выходной мощности 15Вт) |
| При внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сетевого блока, время работы не ограничено |
| Функциональные особенности |
| Автоматическое управление выходной мощностью в процессе генерации |
Пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания |
| Согласование с нагрузкой |
Автоматическое, до достижения определенной интенсивности потребления или до достижения тока в нагрузке:
- ≥ 0,2А при частотах 512Гц «0.5» / 1024Гц «1.0» / «2F»;
- ≥ 0,1А при частотах 8192Гц «8.2» и 32768Гц «33». |
| Ручное (кнопками МЕНЬШЕ / БОЛЬШЕ « ») после автоматического согласования |
| Варианты подключения к исследуемой коммуникации |
«Контактное» подключение с «возвратом тока через землю» |
| «Бесконтактное» подключение с применением встроенной передающей антенны «LC» |
| «Бесконтактное» подключение с применением внешней передающей антенны «АН» |
| «Бесконтактное» подключение с применением индукционных передающих «клещей» |
| Конструктивные параметры |
| Выходной усилитель мощности |
Технология: модифицированный CLASS D КПД до 85% |
| Габаритные размеры, мм |
216х180х105 мм |
| Вес, кг |
2 |
| Условия эксплуатации |
| Допустимый диапазон температур окружающей среды при эксплуатации |
-30…+60ºС
С «батарейным» питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды. |
| Степень защиты корпуса |
IP65 (при закрытой крышке корпуса - кейса) |
| Тип преобразователя |
резонансная ферритовая магнитная антенна |
| Частота резонанса, Гц |
50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц |
| Тип питания |
от приемника |
| Коммутация резонанса |
принудительная (управляется приемником) |
| Габаритные размеры прибора, не более, мм |
60х130 |
| Масса, не более, кг |
0,95 |
Масса, кг:
- Датчик
- Штырь |
0,225±0,02
0,115±0,02 |
Габаритные размеры, мм:
- Датчик (без соединительного провода)
- Штырь |
105+2*ш31+1
190+2*ш29+1 |
