Оригинальный прибор
Назначение установки для поверки секундомеров и часов УПМС-1В:
Установки для поверки секундомеров и часов УПМС-1В предназначены для воспроизведений интервалов времени при поверке часов, механических секундомеров, электронных и электрических секундомеров с механическим и электрическим запуском, а также для воспроизведений напряжения постоянного и переменного тока.
Описание установки для поверки секундомеров и часов УПМС-1В:
Принцип действия установки УПМС-1В при поверке секундомеров заключается в формировании интервала времени между пуском и остановом секундомера, а при поверке часов – в фотографировании часов с заданным интервалом времени. Метрологические характеристики и функционирование технических узлов обеспечиваются встроенным термокомпенсированным кварцевым генератором опорной частотой 10 МГц.

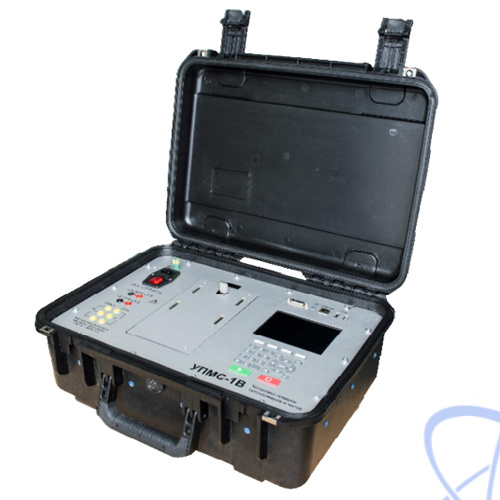

Конструктивно установка УПМС-1В выполнена в виде пыле- и влагозащищенного кейса с расположенными на передней панели разъемами и органами управления, клавиатурой и дисплеем.
Установки состоят из следующих элементов: регулируемых источников напряжения постоянного и переменного тока, сухих контактов для формирования сигналов пуска и останова поверяемых секундомеров с электрическим запуском, электромеханического привода, предназначенного для запуска и останова поверяемых секундомеров и часов с механическим запуском, поворотной платформы для проведения поверки в вертикальном и горизонтальном положении, цифровой видеокамеры для фиксации показаний поверяемых часов во время поверки, а также микрофона для оценки точности хода механических секундомеров и часов.
Функционирование всех входящих в состав установки элементов обеспечивает встроенный контроллер, управляемый пользователем с помощью дисплея и клавиатуры. В установках предусмотрена возможность подключения к персональному компьютеру с помощью интерфейса Ethernet.
В установках предусмотрена возможность использования внешнего источника тактовой частоты. Установки могут использоваться как генератор импульсного сигнала прямоугольной формы с заданным периодом и длительностью импульса.
