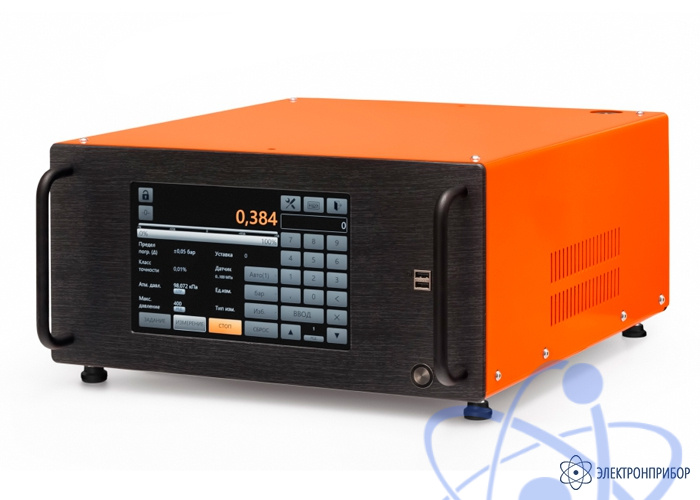

АПК — автоматический калибратор-контроллер давления

Гарантия:
12 мес..

Межповерочный интервал:
12 мес. мес.

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.kz Есть технический вопрос - задавайте по e-mail: spv@1ep.kz

Под заказ

Цена по запросу

Запросить цену

Сравнение

Назначение автоматического калибратора-контроллера давления АПК:

Автоматический калибратор-контроллер давления АПК предназначен для автоматического создания и поддержания, высокоточного измерения давления для всех этапов процессов производства и испытаний измерительных преобразователей (датчиков) давления, манометров. Поверки и калибровки в автоматическом и полуавтоматическом режиме средств измерений избыточного и абсолютного давления: калибраторов давления, датчиков, эталонных и технических манометров классов точности 0,02 и грубее в диапазоне −0,1…42 МПа.

Преимущества автоматического калибратора-контроллера давления АПК:

Полнофункциональная замена импортных калибраторов-контроллеров давления типа СРС8000, СРС6050, СРС4000, РАСЕ 6000, РАСЕ 5000, РРС4 и прочих.

Автоматическое создание и поддержание давления в диапазоне от -0,1 до 42 МПа.

От одного до трех встроенных эталонных датчиков давления. Возможность легкой смены датчиков и комплектации датчиками различных диапазонов измерений и классов точности. Опционально встраиваемый барометрический датчик для возможности контроля и измерения избыточного и абсолютного давления.

Классы точности от 0,01 до 0,1.

Нестабильность автоматического поддержания давления ±0,005%.

Управление с сенсорного многофункционального монитора или удаленно через ПК (интерфейс USB, Ethernet, RS-232).

Открытый протокол и стандартный набор команд для возможности написания индивидуального управляющего ПО.

Низкий уровень шума позволяет устанавливать прибор непосредственно на рабочем месте метролога.

Компактная конструкция, исполнение настольное или для монтажа в стойку 19".

Пневмопитание осуществляется от источника сжатого газа (рекомендуется чистый воздух или азот).

Питание от однофазной сети 220В/50 Гц. Энергопотребление менее 2 кВт.

Варианты исполнения автоматического калибратора-контроллера давления АПК:

Калибратор АПК является модульной системой и состоит из встроенных преобразователей давления АПМ, встроенного электронного блока на базе микропроцессорной техники, системы клапанов.

Калибратор может быть укомплектован преобразователями различных исполнений в необходимом количестве (по заказу от одного и более), отличающихся погрешностью измерений давления, типом давления и диапазоном измерений, а также преобразователем, предназначенным для измерений атмосферного давления. В калибраторы возможна единовременная установка до трех преобразователей давления, для барометрического модуля предусмотрен отдельный разъем. Преобразователи являются съёмными и доступными к самостоятельной замене пользователем.

Виды исполнений преобразователей: стандартное исполнение, исполнение ДИ-50 (IS-50), исполнение ИВ-50 (MV-50).

Технические характеристики автоматического калибратора-контроллера давления АПК:

Вид давления	Диапазон измерений, МПа	Пределы допускаемой погрешности
		Исполнение стандартное	Исполнение IS-50		Исполнение MV-50
		(0-100)% ДИ	(0-50)% ДИ	(свыше 50 до 100)% ДИ	(0-100)% ДИ
Положительное избыточное	от 0 - 0,0025 до 0 - 0,007	0,02% ДИ 0,025% ДИ 0,05% ДИ 0,1% ДИ	-	-	-
	от 0 - 0,007 до 0 - 42	0,01% ДИ 0,015% ДИ 0,02% ДИ 0,025% ДИ 0,05% ДИ 0,1% ДИ	-	-	-
	от 0 - 0,1 до 0 - 42	-	0,005% ДИ 0,0075% ДИ 0,01% ДИ 0,0125% ДИ 0,025% ДИ 0,05% ДИ	0,01% ИВ 0,015% ИВ 0,02% ИВ 0,025% ИВ 0,05% ИВ 0,1% ИВ	0,005% ДИ+0,005% ИВ 0,0075% ДИ+0,0075% ИВ 0,01% ДИ+0,01% ИВ 0,0125% ДИ+0,0125% ИВ 0,025% ДИ+0,025% ИВ 0,05% ДИ+0,05% ИВ
Отрицательное избыточное	от минус 0,0025 - 0 до минус 0,007- 0	0,02% ДИ 0,025% ДИ 0,05% ДИ 0,1% ДИ	-	-	-
	от минус 0,007- 0 до минус 0,1 - 0	0,01% ДИ 0,015% ДИ 0,02% ДИ 0,025% ДИ 0,05% ДИ 0,1% ДИ	-	-	-
Отрицательное и положительное избыточное	от минус 0,0025 - 0,0025 до минус 0,0025 - 0,0045	0,02% ДИ 0,025% ДИ 0,05% ДИ 0,1% ДИ	-	-	-
	от минус 0,0025 - 0,0045 до минус 0,1 - 42	0,015% ДИ 0,02% ДИ 0,025% ДИ 0,05% ДИ 0,1% ДИ	-	-	-
	от минус 0,1 - 1 до минус 0,1 - 42	-	0,005% ДИ 0,0075% ДИ 0,01% ДИ 0,0125% ДИ 0,025% ДИ 0,05% ДИ	0,01% ИВ 0,015% ИВ 0,02% ИВ 0,025% ИВ 0,05% ИВ 0,1% ИВ	0,005% ДИ+0,005% \|ИВ\| 0,0075% ДИ+0,0075% \|ИВ\| 0,01% ДИ+0,01% \|ИВ\| 0,0125% ДИ+0,0125% \|ИВ\| 0,025% ДИ+0,025% \|ИВ\| 0,05% ДИ+0,05% \|ИВ\|
Абсолютное	от 0 - 0,04 до 0 - 10	0,01% ДИ 0,015% ДИ 0,02% ДИ 0,025% ДИ 0,05% ДИ 0,1% ДИ	-	-	-
	от 0 - 0,1 до 0 - 10	-	0,005% ДИ 0,0075% ДИ 0,01% ДИ 0,0125% ДИ 0,025% ДИ 0,05% ДИ	0,01% ИВ 0,015% ИВ 0,02% ИВ 0,025% ИВ 0,05% ИВ 0,1% ИВ	0,005% ДИ+0,005% ИВ 0,0075% ДИ+0,0075% ИВ 0,01% ДИ+0,01% ИВ 0,0125% ДИ+0,0125% ИВ 0,025% ДИ+0,025% ИВ 0,05% ДИ+0,05% ИВ
Атмосферное	0,08 - 0,12	0,01% ИВ 0,02% ИВ 0,05% ИВ	-	-	-
Параметр			Значение
Общие характеристики
Рабочая среда (подаваемый газ должен быть осушенным и очищенным)		сухой воздух (рекомендуемый класс чистоты сжатого воздуха 1 по ГОСТ Р ИСО 8573-1-2016), азот (рекомендуемый азот газообразный особой чистоты 2-го сорта по ГОСТ 9293-74)
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц		от 198 до 240 50±1
Потребляемая мощность, В·А, не более		600
Габаритные размеры (ДхШхВ), мм, не более		640х500х240
Масса, кг, не более		30
Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха, % - атмосферное давление, кПа		от +15 до +28 от 20 до 80 от 84 до 106,7
Средняя наработка до отказа, ч, не менее		20 000
Средний срок службы, лет, не менее		10

Примечание:
ДИ — диапазон измерений;
ИВ — измеренная величина;
НПИ — нижний предел измерений.

Комплект поставки АПК

№	Наименование	Количество
1	Автоматический калибратор-контроллер давления АПК с выбранным количеством и диапазонами встроенных эталонных датчиков	1

Дополнительная комплектация АПК

(Поставляется за отдельную плату)

№	Наименование
1	Полностью организованное рабочее место (стенд) по техническому заданию
2	Дополнительные эталонные датчики давления
3	Исполнение для установки в стойку 19"
4	Системы пневмопитания, блоки подготовки чистого воздуха
5	Комплект коммутационных фитингов и шлангов
