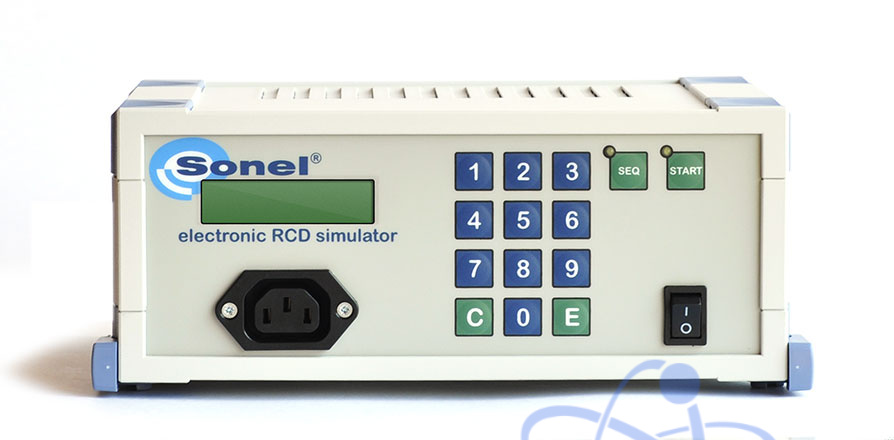

ERS-2 — калибратор времени отключения УЗО

Назначение калибратора времени отключения УЗО ERS-2:

Калибратор ERS-2 обеспечивает имитацию работы устройств защитного отключения (УЗО) с заданным временем отключения. Необходимый номинал времени срабатывания УЗО задается пользователем с клавиатуры калибратора. Предусмотрен режим установки автоматической последовательности времени срабатывания.

Калибраторы ERS-2 применяются как эталонное оборудование для поверки измерителей параметров электробезопасности серий MRP, MIE, MPI по параметру: время отключения УЗО. С использованием дополнительной коммутации возможно использование калибратора для поверки измерителей параметров УЗО сторонних производителей.

Технические характеристики калибратора времени отключения УЗО ERS-2:

Диапазон воспроизведения времени срабатывания УЗО в ручном режиме	Разрешение	Предел допускаемой абсолютной погрешности воспроизведения времени срабатывания УЗО
10 мс ... 190 мс	10 мс	± (0,002 × tвоспр + 0,2 мс)
200 мс ... 900 мс	10 мс	± (0,005 × tвоспр + 0,2 мс)
Номиналы установки времени срабатывания УЗО в автоматическом режиме воспроизведения: 10 мс; 20 мс; 40 мс; 180 мс; 490 мс
Параметр		Значение
Дополнительные технические характеристики
Рабочие условия применения: - по температуре, °C - по влажности не более, % - по атмосферному давлению, мм рт. ст.		10...40 80 630...800
Габаритные размеры не более, мм		252×102×112
Масса не более, г		1290

№	Наименование	Количество
1	Калибратор времени отключения УЗО ERS-2	1
2	Кабель питания 220 В	1
3	Измерительный кабель с маркировкой W1 (для поверки измерителей серии MRP или MIE)	1
4	Измерительный кабель с маркировкой W2 (для поверки измерителей серии MRP или MIE)	1
5	Измерительный кабель с маркировкой W3 (для поверки измерителей серии MPI)	1
6	Руководство по эксплуатации	1
7	Методика поверки	1
