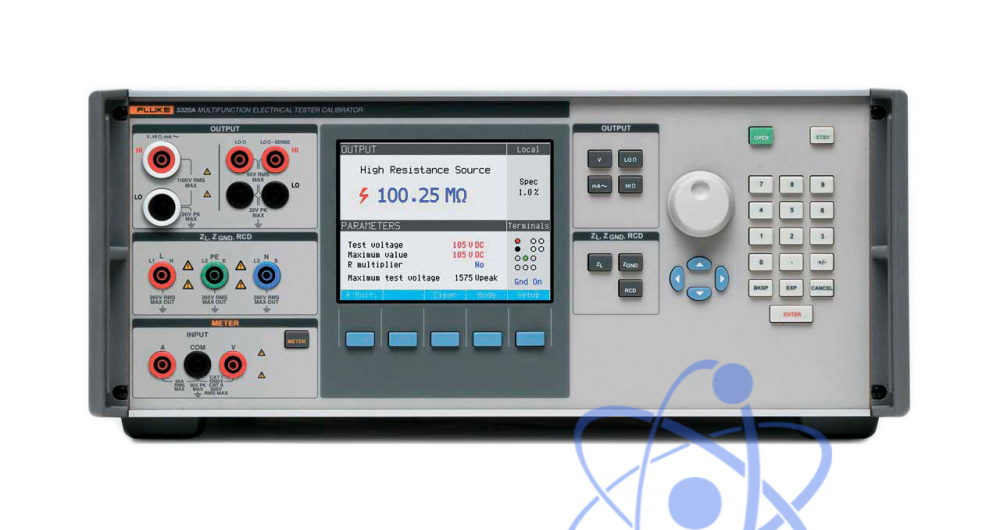

Fluke 5320A — многофункциональный калибратор электрических тестеров

Fluke 5320A — многофункциональный калибратор электрических тестеров

Fluke 5320A — многофункциональный калибратор электрических тестеров


Производитель:
Fluke Calibration
Межповерочный интервал:
12 мес.
Реестр ГСИ РК:
до 14.03.2021 г.

Оригинальный прибор

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.kz Есть технический вопрос - задавайте по e-mail: spv@1ep.kz

Под заказ

Цена по запросу


Описание многофункционального калибратора электрических тестеров 5320A:

Многофункциональный калибратор 5320A Multifunction Electrical Tester Calibrator является точным и гибким инструментом для эффективной калибровки различных разновидностей и моделей электрических тестеров.

Модель 5320A калибратора, работающая на постоянном токе, заменяет резисторы, декадные магазины и другие специализированные приспособления. Она включает в себя прецизионные высоковольтные и высокоточные резисторы, обеспечивающие меньшие значения погрешности измерений.

Использование одного многофункционального прибора вместо нескольких специализированных позволяет освободить ценное рабочее пространство и упростить процесс калибровки электрических тестеров.

Модель 5320A калибратора чрезвычайно проста в использовании. На большом, ярком, полноцветном дисплее четко отображаются числовые значения и в понятном графическом формате отображается, какие из контактов активны. Прибор содержит встроенное иллюстрированное справочное руководство, предоставляющее помощь в работе по мере необходимости.

Чтобы еще более повысить эффективность использования калибратора 5320A, в него включена поддержка ПО автоматизации MET/CAL® Plus Calibration Management Software. Программное обеспечение MET/CAL Plus стало промышленным стандартом в области автоматизации процесса электрокалибровки и управления инвентарем калибровочной лаборатории. MET/CAL Plus является доступным по цене законченным, масштабируемым решением.

Удобные стандартизованные подключения обеспечиваются в устройстве 5320A интерфейсами LAN, GPIB и RS-232.

Особенности многофункционального калибратора электрических тестеров 5320A:

  • Выполнение максимального объема работ с калибратором 5320A

    Многофункциональный калибратор электрических тестеров 5320A Multifunction Electrical Tester Calibrator сочетает в себе большое количество функций, заменяя резисторы, декадные магазины и другие специализированные приспособления, которые обычно используются для калибровки электрических тестеров. Он является гибким и достаточно точным инструментом для калибровки широкого спектра аппаратуры.

  • Многофункциональные установочные тестеры

    5320A снабжен всеми функциями, которые необходимы для калибровки установочных тестеров с возможностью проверки сопротивления изоляции, целостности цепей, контуров, устройств с остаточным током и сопротивления заземления.

  • Портативные тестеры оборудования

    5320A снабжен всеми функциями, которые необходимы для калибровки портативных тестеров оборудования с возможностью проверки сопротивления изоляции, заземляющего соединения, тока утечки, импульсного напряжения и нагрузки.

  • Тестеры сопротивления изоляции

    Используя высокоомные высоковольтные резисторы, калибратор 5320A измеряет высоковольтные выходы мегаомных измерителей и других портативных или стационарных тестеров изоляции. При калибровке тестеров сопротивления изоляции до 1 кВ можно выбрать широкий диапазон плавно регулируемых значений сопротивления от 10 кОм до 10 ГОм с разрешением 4,5 разряда, а также отдельное значение 100 ГОм. Для калибровки тестеров сопротивления изоляции 5 кВ необходимо использовать двухфункциональный внешний адаптер 10 кВ, расширяющий диапазон резисторов до 10 ТОм. Этот адаптер функционирует как делитель напряжения 1 000:1 до 10 кВ, а также как умножитель сопротивления x 1 000 до 10 ТОм.

  • Тестеры целостности цепи и сопротивления заземления

    Для калибровки таких низкоомных тестеров требуется подача точного низкого сопротивления. Используя точные низкоомные резисторы, калибратор 5320A подает сопротивление в диапазоне от 100 мОм до 10 кОм с разрешением 3,5 разряда. Возможность выбора между 2-проводным и 4-проводным режимами обеспечивает максимальную эксплуатационную гибкость.

  • Тестеры импеданса контура/линии и тестеры заземления

    Калибратор 5320A оснащен 16 мощными высоковольтными резисторами, повышающими сопротивление контура или линии на известную величину. В режиме сканирования сопротивление контура определяется автоматически, а в режиме активной компенсации контура компенсируется любой остаточный импеданс контура или линии.

  • Тестеры устройств с остаточным током (УОТ) и устройств защитного отключения, управляемых остаточным током (УЗО)

    5320A имитирует прерыватели цепи (УОТ/УЗО) для проверки и калибровки тока отключения и времени отключения в широком диапазоне, который обеспечивает их точную настройку для большинства моделей устройств этой категории. Для большинства тестеров УОТ время отключения рассчитывается с погрешностью 0,25 мс, что обеспечивает показатель отношения неопределенностей измерений (TUR) не ниже 4:1. Погрешность измерения тока отключения составляет 1 %, что также обеспечивает показатель отношения неопределенностей измерений не ниже 4:1.

  • Тестеры токов утечки

    Имитация токов утечки для прямых/контактных, дифференциальных и замещающих методов измерения токов утечки с разрешением 4,5 разряда в диапазоне от 0,1 до 30 мА. В отличие от других калибраторов, позволяющих использовать только один метод, 5320A позволяет выбрать наиболее подходящий метод для конкретного измерения.

  • Вольтметры

    Многие тестеры оснащены встроенными вольтметрами. Для работы с ними не требуется дополнительный калибратор. В модели калибратора 5320A/VLC добавлен точный источник напряжения до 600 В с точностью 0,1 % для калибровки измерителей напряжения переменного и постоянного тока.

  • Высоковольтные тестеры

    Проверка электробезопасности подачей высоких напряжений является неотъемлемой частью разработки и производства электронных и электрических изделий, начиная устройствами для охлаждения источников электропитания и заканчивая оборудованием для тестирования кабелей. Часто такие проверки требуются государственными нормативными актами, регулирующими безопасность изделий. Fluke 5320A обеспечивает лучшую в своем классе калибровку высокого напряжения переменного и постоянного тока. Встроенный измеритель позволяет измерять силу тока и напряжение до 1000 В. Для напряжений свыше 1 кВ Fluke предлагает два вспомогательных средства: адаптер 10 кВ и щуп 40 кВ. Адаптер 10 кВ позволяет проводить калибровку переменного напряжения до 10 кВ с точностью 0,5 %. Любое из этих средств в сочетании со встроенным измерителем позволяет измерять напряжение или импульсное напряжение свыше 1000 В.

  • Тестеры безопасности медицинского оборудования

    Расширенные функциональные возможности и высокая точность 5320A позволяют с легкостью проводить калибровку тестеров безопасности медицинского оборудования, а также добавлять такие задачи в план работ.

Технические характеристики многофункционального калибратора электрических тестеров 5320A:

Параметр Значение
Точный источник с низким сопротивлением
Диапазоны от 100 мОм до 10 кОм
Разрешение 3,5 разряда (плавно регулируется)
Максимальный диапазон силы тока от 5 до 400 мА
Режимы 2-проводной и 4-проводной
Наилучшая погрешность за 1 год ± 0,2 % установки
Источник с высоким сопротивлением (высокое напряжение)
Диапазоны  от 10 кОм до 100 ГОм
Разрешение 4,5 разряда (плавно регулируется до 10 ГОм)
Максимальный диапазон напряжения от 55 до 1575 Впик
Наилучшая погрешность за 1 год  ± 0,2 % установки
Адаптер-умножитель сопротивления¹ (для источника с высоким сопротивлением)
Диапазон сопротивления от 350 МОм до 10 ТОм
Максимальное тестовое напряжение  5500 В постоянного тока
Наилучшая погрешность за 1 год Погрешность резистора 5320A увеличивается на ± 1 % отображаемого значения
Источник с низким сопротивлением (сильный ток)
Диапазоны от 25 мОм до 1,8 кОм (16 значений)
Максимальный диапазон силы тока  от 0,025 до 30 А (постоянный ток)
от 0,15 до 40 А (кратковременный)
Наилучшая погрешность за 1 год ± 5 мОм установки
Компенсация контура от 0 до 10 Ом (режим сканирования)
от 0 до 2 Ом (режим активной компенсации)
Спецификация компенсации контура ± 1 % + 15 мОм (режимы сканирования и активной компенсации)
Режим активной компенсации контура доступен только в модели 5320A/VLC
Источник утечки тока в линии
Диапазоны от 0,1 до 30 мА
Разрешение 10 мкА
Диапазон тестового напряжения от 10 до 250 В
Режимы пассивный, дифференциальный, замещающий, активный
Наилучшая погрешность за 1 год ± 0,3 % + 1 мкА установки
Устройство с остаточным током
Диапазон тока отключения от 3 до 3000 мА
Режимы тока отключения 0,5 x I; 1 x I; 1,4 x I; 2 x I; 5 x I
Наилучшая одногодичная спецификация тока отключения ± 1 % ср. кв. зн.
Диапазон времени отключения от 10 до 5000 мс
Наилучшая одногодичная спецификация времени отключения ± 0,25 мс
Мультиметр
Диапазон напряжения  от 0 до 1100 В ср. кв. зн. переменного тока или постоянного тока
Разрешение по напряжению  4,5 разряда
Наилучшая одногодичная спецификация напряжения  ± 0,15 % показания + 5 мВ
Диапазон силы тока  от 0 до 30 А ср. кв. зн. переменного тока или постоянного тока
Разрешение по току 4,5 разряда
Наилучшая одногодичная спецификация тока ± 0,15 % показания + 0,15 мА
Фантомная мощность  от 0 до 33 кВА
Разрешение по фантомной мощности 3 разряда
Наилучшая одногодичная спецификация мощности √((V)² + (I)²)
Режим измерения силы тока утечки высокого напряжения (режим мультиметра)
Диапазон силы тока от 0 до 300 мА ср. кв. зн. переменного тока или постоянного тока
Разрешение по току  4,5 разряда
Наилучшая погрешность за 1 год ± 0,2 % показания + 0,21 мА
Режим измерения таймера высокого напряжения (режим мультиметра)
Диапазон измерения таймера  от 0,1 до 999 с
Разрешение таймера 1 мс
Наилучшая погрешность за 1 год 0,02 % + 2 мс (постоянный ток)
0,02 % + 20 мс (переменный ток)
Адаптер-делитель 10 кВ¹ (для входа мультиметра)
Диапазон напряжения  от 0 до 10 кВ пика переменного тока или постоянного тока
Коэффициент делителя напряжения  10001
Наилучшая погрешность за 1 год ± 0,3 % показания + 5 В постоянного тока
± 0,5 % показания + 5 В переменного тока (50 или 60 Гц)
Дополнительный щуп² 40 кВ (для входа мультиметра)
Диапазон напряжения  от 0 до 40 кВ пика переменного тока или постоянного тока
Коэффициент делителя напряжения 10001
Наилучшая погрешность за 1 год ± 0,5 % показания + 10 В постоянного тока
± 0,5 % показания + 10 В переменного тока (50 или 60 Гц)
Источник для калибровки напряжения (только для 5320A/VLC)
Диапазоны  от 3 до 600 В переменного или постоянного тока
Разрешение по напряжению  4 разряда
Частота от 40 до 400 Гц
Разрешение по частоте 3 разряда
Максимальная сила тока нагрузки 500 мА (переменный ток)
5 мА (постоянный ток)
Наилучшая одногодичная спецификация тока ± 0,1 % установки + 9 мВ
Общие технические характеристики
Время прогрева 30 мин
Температурный режим Эксплуатация: от 18 до 28 °C
Температура калибровки (Tcal): 23 ºC
Хранение: от –20 до 70 ºC
Высота над уровнем моря Эксплуатация: 3 050 м
Хранение: 12 200 м
Габариты 450 х 480 х 170 мм
Масса 18 кг
Линия электроснабжения 115/230 В переменного тока ± 10 % (50/60 Гц)
Потребляемая мощность не более 150 ВА
Класс безопасности Класс I в соответствии с EN 61010-1
1 Стандартные принадлежности
2 Дополнительные принадлежности
Наименование Количество
1. Многофункциональный калибратор электрических тестеров Fluke 5320A 1
2. Адаптер 10 кВ – Делитель напряжения 1000:1 и умножитель сопротивления 1
3. Переносной адаптер нагрузки 5320A 1
4. Запасные предохранители 1
5. Переходник кабеля — Линейный штекер на 3 штекера типа "банан" 1
6. Переходник кабеля — Линейный гнездо на 3 штекера типа "банан" 1
7. Измерительный провод 1000 В/32 А/50 см, "банан"-"банан", красный 1
8. Измерительный провод 1000 В/32 А/50 см, "банан"-"банан", синий 1
9. Измерительный провод 1000 В/32 А/50 см, "банан"-"банан", зеленый 1
10. Измерительный провод 1000 В/32 А/50 см, "банан"-"банан", черный 1
