УПМС-1 — установка для поверки секундомеров

Назначение установки для поверки секундомеров УПМС-1:

Установка для поверки секундомеров УПМС-1 (ТУ 4221-015-54128475-07) предназначена для поверки механических секундомеров в соответствии с ГОСТ 8.423-81 и электронных секундомеров с механическим и электрическим запуском.

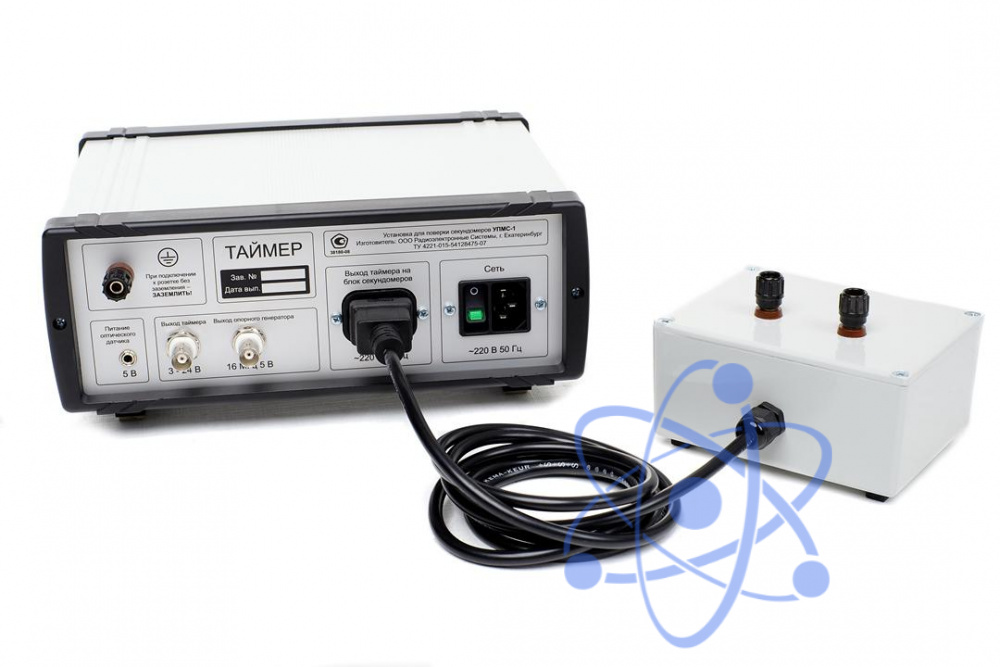

Установка УПМС-1 состоит из таймера и блока секундомеров.

Таймер может использоваться как формирователь периодического сигнала прямоугольной формы (ТТЛ уровень) с периодом 2*10^-4 – 4*10⁵с и длительностью импульса 1*10^-4 – 4*10⁵с.

Особенности установки для поверки секундомеров УПМС-1:

Одновременная поверка до 40 механических секундомеров;
Поверка секундомеров в горизонтальном и вертикальном положении;
Автоматический запуск и остановка поверяемых секундомеров;
Работа с секундомерами с электрическим запуском от переменного 38180-08 напряжения 220 В 50 Гц, постоянного напряжения 3-24 В;
Работа с другими напряжениями через согласующие реле;
Установка может работать как источник периодического сигнала.

Технические характеристики установки для поверки секундомеров УПМС-1:

Параметр	Значение
Диапазон задаваемых интервалов времени	210^-4 – 410⁵ с
Дискретность установки интервалов времени	10^-4 с
Относительная погрешность установки интервала времени на сигнальном выходе	10^-6 (10^-7 в течении суток после настройки)
Погрешность, вносимая электроприводом механических секундомеров	20 мс
Количество одновременно проверяемых секундомеров в одном блоке секундомеров	до 10 штук
Количество блоков секундомеров, подключаемых к одному таймеру	до 4
Напряжение питания, В	220 ± 22
Частота питающей сети, Гц	50 ± 1
Потребляемая мощность, Вт, не более: - таймера - блока секундомеров	10 500
Габаритные размеры (длина х ширина х высота), мм, не более: - таймера - блока секундомеров	230 х 200 х 145 900 x 250 х 120
Масса, кг, не более	25

№	Наименование	Количество
1	Таймер	1
2	Блок секундомеров	1
3	Кабель питания	1
4	Руководство по эксплуатации	1
5	Паспорт	1
6	Методика поверки	1

Дополнительная комплектация УПМС-1:

(Поставляется за отдельную плату)

№	Наименование
1	Оптический датчик
