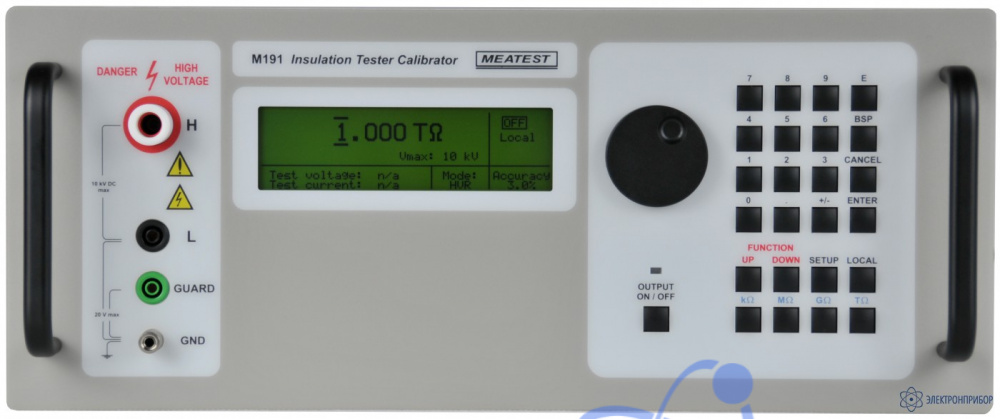

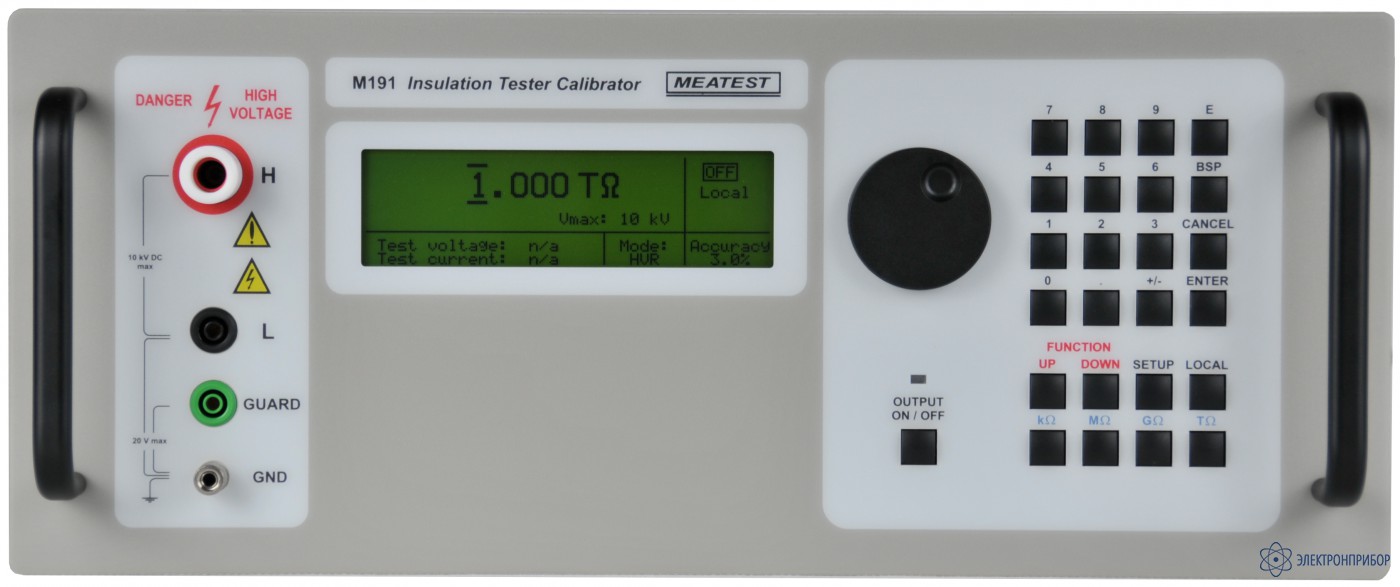

M-191 — калибратор тестеров сопротивления изоляции

Описание калибратора тестеров M-191:

Модель M-191 отвечает всем требованиям калибровки современного тестера изоляции. Основой прибора являются декады высокого сопротивления и напряжения, что позволяет проводить калибровку не только диапазонов сопротивления, но и испытательного напряжения, созданного испытуемым устройством. Прибор имеет встроенные режимы проверки функций измерения диэлектрических параметров, таких как индекс поляризации (PI), коэффициент диэлектрической абсорбции (DAR) и коэффициент поляризации (PR). Кроме того, калибратор позволяет проверять функцию таймера испытуемых устройств.

Особенности калибратора тестеров M-191:

Программируемый магазин высокого напряжения и сопротивления.

Диапазон сопротивления от 10 кОм до 1 ТОм.

Диапазон испытательного напряжения до 10 кВ.

Работа с заземленным или плавающим потенциалом.

Встроенный вольтметр высокого напряжения.

Функция SHORT для испытания устройства на ток короткого замыкания.

Специальная функция для тестирования функции таймера испытуемого устройства.

Проверка коэффициента диэлектрической абсорбции и измерение показателей поляризации.

Легкая повторная калибровка с использованием клавиатуры на передней панели.

Интерфейс GPIB и RS-232.

Технические характеристики калибратора тестеров M-191:

Точность в режиме прямого заземления (G) и плавающего заземления (F)
Диапазон сопротивления	Точность в режиме G*	Точность в режиме F*	Макс. испытат. напряжение, В	Типичная зависимость напряжения, ppm/В	Погрешность испытательного напряжения	Диапазон испытат. тока	Погрешность испытательного тока
10,00–99,99 кОм	0,2%	0,2%	65	<0,05	0,5% +10 В	10 мА	0,7% +100 мA
100,0–999,9 кОм	0,1%	0,1%	315	<0,05	0,5% +10 В	2,5 мА	0,7% +10 мA
1,000–9,999 MОм	0,1%	0,1%	1250	<0,05	0,5% +10 В	1 мА	0,7% +1 мA
10,00–99,99 MОм	0,1%	0,1%	5000	<0,05	0,5% +10 В	500 мкА	0,7% +100 нA
100,0–499,9 MОм	0,2%	0,2%	10 000	<0,05	0,5% +10 В	100 мкА	0,7% +20 нA
500,0–999,9 MОм	0,2%	0,2%	10 000	<0,07	0,5% +10 В	20 мкА	1% +10 нA
1,000–9,999 ГОм	0,5%	0,5%	10 000	<0,15	0,5% +10 В	10 мкА	1,5% +1 нA
10,00–19,99 ГОм	1,0%	1,0%	10 000	<0,15	0,5% +10 В	1 мкА	1,5% +500 пA
20,00–99,99 ГОм	1,0%	2,0%	10 000	<0,20	0,5% +10 В	500 нА	2% +100 пA
100,0–299,9 ГОм	2,0%	3,0%	10 000	<0,20	0,5% +10 В	100 нА	5% +20 пA
299,9–1000 ГОм	5,0%	6,0%	10 000	<0,20	N/A**	N/A**	N/A**
Диапазон испытательного напряжения				10 000 В DC + 5% сверх диапазона
Максимально длительно приложенное напряжение				3000 В DC (без отсоединения выводных клемм)
Индикация испытательного напряжения				4-разрядный измеритель с диапазоном до 10 кВ DC с подавленным сигналом ниже 50 В DC
Погрешность испытательного напряжения				0,5% + 10 В
Индикация испытательного тока				4-разрядный измеритель в диапазоне от 0,01 пА до 99,99 мА постоянного тока
Максимально безопасное напряжение постоянного тока между клеммами H и L				11 000 В DC
Максимально безопасное напряжение постоянного тока между клеммами L и GND (заземления)				15 В DC
Функция SHORT для проверки тока короткого замыкания
Диапазон тока				0–5 мА постоянного тока
Сопротивление на входе				2700 Ом (ном.)
Погрешность испытательного тока КЗ				0,2% + 5 мкА
Функция TIMER, проверка функций таймера
Диапазон таймера				1–9999 с
Погрешность таймера				(0,3+0,0001 t) с, где t — истекшее время
Пороговое напряжение
Максимальное испытательное напряжение				10 000 В DC + 5% сверх диапазона
Сопротивление на выходе				100 МОм
Указание испытательного напряжения				от 0 до 10 000 кВ DC с подавленным сигналом ниже 50 В DC
Погрешность испытательного напряжения				0,5% + 10 В
Функция удержания максимального испытательного напряжения				до 11 кВ DC
Функция PSP, программируемое модулирование параметров поляризации
Количество позиций переключения				4
Применимый диапазон сопротивления				от 10,00 MОм до 100,00 ГОм
Максимально допустимое испытательное напряжение:				3000 В DC
Максимальный период установки				9999 с
Функция DPP, диэлектрические и поляризационные параметры
Применимый диапазон сопротивления:				от 10,00 MОм до 100,00 ГОм
Максимально допустимое испытательное напряжение:				3000 В DC
Максимальный период установки				9999 с
Предварительно заданные параметры				индекс поляризации (PI)
Функция HVC, электрическая емкость высокого напряжения
Диапазон емкости				10, 50, 100 нФ (фиксированные значения)
Допуск				±10%
Погрешность калибровки				0,3% + 200 пФ
Максимальное испытательное напряжение				5000 В DC + 5% сверх диапазона
Указание испытательного напряжения				0–5000 кВ DC с подавленным сигналом ниже 50 В DC
Погрешность испытательного напряжения				0,5% + 10 В
Общие характеристики
Время нагревания				15 мин
Рабочая температура				(23±10) °C, относительная влажность <70%
Приведенная температура				(23±2) °C
Относительная влажность				<50% для диапазона сопротивления от 10 кОм до 1000 ГОм
				<70% для диапазона сопротивления от 10 кОм до 10 ГОм
Температурный коэффициент				Неопределенность дополнительного сопротивления в связи с температурным коэффициентом для наружной температуры (Tcal±2) °C: от +13 до +33 °C доп. 0,1 указанная точность /°C при номинальной температуре
Коэффициент влажности				Дополнительная неопределенность в связи с тем, что коэффициент влажности находится в диапазоне от 50 до 70% относительной влажности, составляет: 0,15 указанная точность/% относительной влажности для диапазона от 10,00 ГОм до 1000,0 ТОм 0,05 указанная точность/% относительной влажности для диапазона от 100,0 ГОм до 9,99 ТОм 0,02 указанная точность/% относительной влажности для диапазона от 10,0 ГОм до 99,99 ТОм
Температуры хранения				–10…+55 °C
Габаритные размеры (Ш В Г)				450 430 150 мм
Вес нетто				12 кг
Питание				110/115/120/125–220/230 В, 50/60 Гц
Номинальная потребляемая мощность				40 В•А
Класс безопасности				I в соответствии с EN 1010-1
