Назначение изолированной калибровочной системы тестеров ТЕ5069:
Модель Time Electronics 5069 используется для калибровки и поверки универсальных тестеров изоляции с испытательным напряжением до 10 кВ
Описание изолированной калибровочной системы тестеров ТЕ5069:

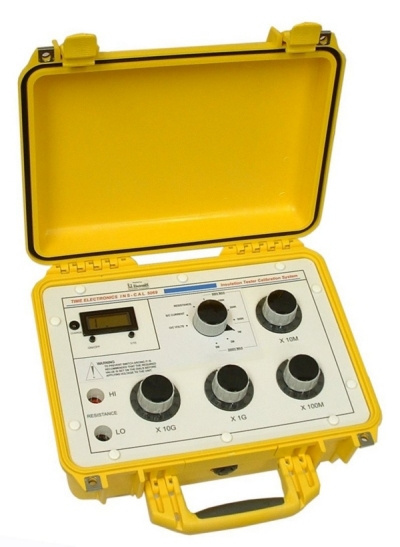

Прибор ТЕ5069 встроен в высокопрочный пластмассовый корпус и заряжается от аккумуляторной батареи, что обеспечивает полную изоляцию от сети и предотвращает посторонние утечки. Напряжение холостого хода и ток короткого замыкания отображаются на цифровом счётчике, встроенном в лицевую панель прибора. Сопротивление изоляции эмулируется прецизионным четырёхдекадным блоком сопротивления, который может быть установлен на 100 ГОм (максимальное значение) с шагом 10 Мом. Имеются дополнительные значения сопротивления для быстрой установки – 100 кОм, 200 кОм, 500 кОм, 1 МОм, 2 МОм и 5 МОм.
Калибратор TE5069 выполнен в стиле хорошо зарекомендовавшей себя калибровочной системы 5080 PATCAL компании Time Electronics, но его можно использовать для напряжения до 10 кВ.
Особенности изолированной калибровочной системы тестеров ТЕ5069:
- Шесть значений сопротивления изоляции от 100 кОм до 100 ГОм
- Основная погрешность измерения – 1%
- Максимальное напряжение – 10 кВ
- Работает от аккумулятора
- Постоянное соединение и отсутствие дуги
- Полностью изолированные безопасные соединители
- Отображение напряжения холостого хода (0–2 кВ или 0–10 кВ)
- Отображение тока короткого замыкания (0–2 мА или 0–20 мА)
