Назначение комплекса безразборного контроля трансформаторов ИКВ-06:
Комплекс ИКВ-06 предназначен для контроля и диагностики трансформаторов: измерение электрического сопротивления постоянному току, а также проверка технического состояния устройств РПН.

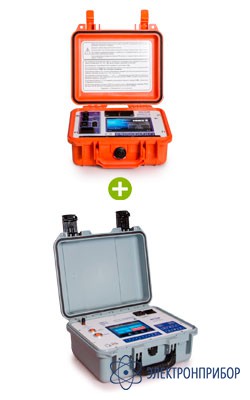

Комплекс состоит из двух приборов, что обеспечивает контроль большинства основных характеристик:
- миллиомметр МИКО-8 с режимом безразборной диагностики устройств РПН (метод DRM);
- специализированный прибор контроля устройств РПН ПКР-2.
Описание комплекса безразборного контроля трансформаторов ИКВ-06:
Измерение сопротивления постоянному току с помощью МИКО-8:
- Обмоток силовых трансформаторов, измерительных трансформаторов тока, электромагнитов, электродвигателей;
- Уравнивающих, токоограничивающих и других резистороз высоковольтных выключателей:
- Контактов и контактных соединений силовых и сигнальных цепей;
- Кабелей.
Отличительная особенность миллиомметра МИКО-8 - режим «Безразборной проверки РПН», который позволяет проводить безразборную проверку и диагностику состояния устройств РПН с токоограничивающими резисторами без снятия крышки бака контакторов. Данный режим основан на методе DRM и заключается в измерении силы тока через обмотку, в которую включено устройство РПН. В процессе переключения с отвода на отвод измерительный ток не успевает до конца установиться, и его измерение выполняется с большей погрешностью, чем при статистических измерениях в режиме миллиомметра.
- Проверка технического состояния устройств регулирования под напряжением
(далее - РПН) всех типов, как резисторных так и реакторных, в составе силового трансформатора, а также и вне него, что позволяет с помощью прибора ПКР-2 прозодить более глубокую и детальную диагностику устройств РПН.
Основные функции ПКР-2:
- Снятие круговых диаграмм РПН реакторного типа;
- Снятие круговых диаграмм РПН резисторного типа;
- Снятие осциллограммы переключения контактора резисторных устройств РПН;
- Построение таблицы количества оборотов зала призода в моменты переключения контактов контактора, избирателя и предизбирателя;
- Проверка устройств РПН в статическом режиме: в замедленном темпе при вращении вала привода рукояткой с одновременным отображением на дисплее моментов замыкания/размыкания контактов в градусах и величин напряжений и токов на них.
Перечисленные характеристики снимаются одновременно по трем фазам для устройств РПН, расположенных в «нейтрале» обмоток, соединенных по схеме «звезда». Характеристики снимаются по-фазно для устройств РПН, расположенных в «линии» обмоток, соединенных по схеме «звезда» или «треугольник».
О дефектах в устройствах РПН можно узнать из анализа графиков, которые будут получены с помощью приборов, что позволяет ни только отбраковывать по критерию исправен/неисправен, но и зачастую указывать характер дефекта и исключить ненужные вскрытия исправных устройств РПН. Например, для устройств типа PC. РНОА и др. можно определить правильность работы глазных и дугогасительных контактов контактора, их состояние (подгоревший или нет контакт), целостность токоограничивающих резисторов. Для устройств типа РНТА - 35/320 и в аналогичных устройствах, в которых контактор и избиратель заменены переключателем тонкого регулирования, можно прозерить главный и дугогасительные контакты, токоограничизающий резистор, а также состояние поверхности всех неподвижных контактов переключателя, через которые перемещаются подвижные контакты.
Использование мияпиомметра МИКО-8 и прибора ПКР-2 взаимно дополняет друг друга, и дает возможность представить полную картину состояния трансформатора.
