ИКВ-03 — комплекс безразборного контроля высоковольтных выключателей


Производитель
Гарантия
13 мес
Артикул
26198
Оригинальный прибор

Под заказ

Цена по запросу

*под индивидуальными условиями подразумевается запрос рассрочки платежа, отсрочки платежа, запрос персональных цен, расчёт индивидуальных условий доставки и многое другое

Описание комплекса для безразборного контроля высоковольтных выключателей ИКВ-03:

Комплекс ИКВ-03 предназначен для безразборного контроля элегазовых, вакуумных, масляных высоковольтных выключателей всех типов и классов напряжений, имеющих до 3-х разрывов на полюс.

Особенности комплекса для безразборного контроля высоковольтных выключателей ИКВ-03:

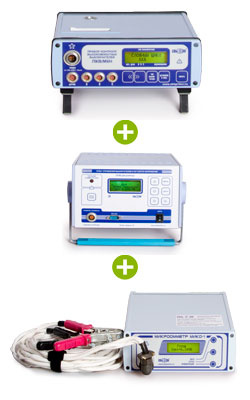

Комплекс состоит из трех приборов, что обеспечивает контроль большинства основных характеристик высоковольтных выключателей:

  • Функциональный прибор ПКВ/М6Н в стандартной комплектации;
  • Пульт для испытаний при пониженном напряжении ПУВ-регулятор;
  • Микроомметр МИКО-1.

Комплекс позволяет проводит:

  • Контроль параметров скорости и хода масляных, вакуумных и элегазовых высоковольтных выключателей;
  • Контроль временных характеристик высоковольтных выключателей, отделителей и короткозамыкателей;
  • Проверка работоспособности в простых операциях "В" и "О";
  • Проверка работоспособности в сложных циклах;
  • Испытания при пониженном напряжении с определением величины минимального напряжения срабатывания;
  • Испытания многократными опробованиями в сложных циклах и ресурсные испытаний при разработке и производстве выключателей;
  • Измерения переходного сопротивления контактов и всего токоведущего контура выключателей, разъединителей и отделителей; переходные сопротивления болтовых и сварных соединений проводов, шин и токопроводов и т.п.

Технические характеристики комплекса для безразборного контроля высоковольтных выключателей ИКВ-03:

Параметр Значения
Количество дискретных каналов контроля контактов, шт 3
Диапазон измерения временных интервалов, с 0,0004-5,2
Погрешность измерения временных интервалов, мс ±0,1
Количество каналов инкрементных датчиков перемещения, шт 1
Диапазон измерения скорости, м/с 0,002-20
Погрешность измерения скорости, % <4
Диапазон измерения хода, мм 0-900
Погрешность измерения хода с инкрементным датчиком, мм ± 1
Число каналов управления выключателем, шт 2
Диапазон входного напряжения, В 90-300
Диапазон выходного напряжения, В 40÷ (Uвх-15)
Дискретность задания выходного напряжения, В 1
Максимальный ток нагрузки, А 35
Погрешность измерения входного и выходного напряжений, % 1
Пределы задания длительности импульсов включения/отключения, с 0-1,99
Диапазон измеряемых сопротивлений Rх, мкОм 0 ÷ 20000
Предел абсолютной основной погрешности измерения, мкОм ±(1+0,01*Rх)
Вес, кг 12
МИКО-1
Наименование, Индекс Применение Фото Количество
1

Измерительный блок МИКО-1

СКБ018.00.00.000

Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр 1
2

Кабель измерительный с раздельными токовыми и потенциальными проводами К01

СКБ018.10.00.000

Токовые провода заканчиваются зажимами типа "крокодил плюс струбцина". Потенциальные выносные пружины и штырьевые контакты из дополнительной комплектации вставляются в гнездо в ручке крокодила. Для измерения сопротивления между точками присоединения токовых зажимов, например, дугогасительных камер (Длина 2,1 м. + 3,5 м.) 1
3

Сетевой кабель К09

СКБ018.09.00.000

Для заряда аккумулятора прибора через встроенное зарядное устройство (длина 2 м.) 1
4 Шунт 75ШСМ75-0.5 Шунт для поверки работоспособности микроомметра МИКО-1 1
5 Предохранители ВП2Б-1В-2А Для защиты источника питания 2
6

Сумка

СКБ118.01.00.000

Для переноски прибора 1
ПКВ/М6Н Стандартная комплектация
Наименование, Индекс Применение Фото Количество
1

Измерительный блок ПКВ/М6Н

СКБ015.00.00.000

Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр, инструкция по проведению измерений на различных типах выключателей. 1
2

Датчик линейного перемещения ДП12

СКБ012.00.000-02

Для измерения линейного перемещения подвижных частей высоковольтного выключателя (в комплекте паспорт и сертификат о калибровке). Диапазон 0 ÷ 900 мм. Разрешение 0,5 мм. Используется совместно с измерительным стержнем. 1
3

Стержень измерительный

СКБ010.15.00.000-02

Стержень измерительный в футляре. Используется совместно с датчиком линейного перемещения ДП12 (длина 700 мм. // по заказу 550 мм. и 1000 мм.). 1
4

Датчик углового перемещения ДП21

СКБ009.00.00.000

Для измерения угла поворота вала высоковольтного выключателя (в комплекте паспорт и сертификат о калибровке). Диапазон измерений 0 ÷ 360°. Разрешение 0,09°. 1
5

Кабель датчика

СКБ015.10.00.000-01

Для подключения датчика линейного (ДП12) или углового перемещения (ДП21) к прибору. Изоляция кабеля силикон (длина 7 м. По заказу 12 м.). 1
6

Кабели полюсов А, В, С

СКБ015.11.00.000

Для подключения к полюсу высоковольтного выключателя. Оканчиваются наконечниками типа "крокодил". Изоляция - силикон. Зев Ø 30 мм. (длина 11 м.). 3
7

Наконечники на кабели

СКБ021.26.00.003

Для подключения к приводу высоковольтного выключателя, если неудобно подключаться "крокодилами" к винтам колодки привода. 4
8

Кабель сетевой

СКБ018.09.00.000

Для подключения прибора к сети питания. Температурный диапазон -25°С ÷ +45°С. Резиновая изоляция (длина 2 м.). 1
9

Кабель дистанционного пуска

СКБ015.13.00.000

Для дистанционного запуска прибора на измерения. Подключается к приводам электромагнита высоковольтного выключателя. Резиновая изоляция (длина 5 м.). 1
10 Комплект крепежных приспособлений Для крепления датчиков ДП12 и ДП21 к различным типам высоковольтных выключателей российского производства (зажимы, площадки, переходники и пр.). 1
11 Бумага для касс Термолента (длина 57/40 м.). 1
12 Предохранители ВП2Б-1В-2А Для защиты источника питания. 2
13

Сумка

СКБ126.06.02.000

Для крепежных изделий. 1
14

Сумка

СКБ126.06.00.000

Для прибора и комплектующих. 1
ПУВ-регулятор (ПКВ-35)
Наименование, Индекс Применение Фото Количество
1 Измерительный блок ПУВ-регулятор
СКБ027.00.00.000
Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр. 1
2 Кабель полюсов с соединителем. Полюс A, B, C
СКБ027.29.00.000
СКБ010.05.00.000/-01/-02
Для подключения к полюсу высоковольтного выключателя. Оканчивается наконечниками «Крокодил». Зев ø 30мм. Изоляция – силикон. Длина 11м. 1
3 Кабель входного напряжения коммутатора
СКБ022.06.00.000
Для подачи коммутируемого напряжения. Номинальный ток 50А. Изоляция – силикон. Длина 2м. 1
4 Кабель местного пуска
СКБ022.07.00.000
Для подключения к приводу выключателя. Номинальный ток 50А. Изоляция-силикон. Оканчивается наконечниками "крокодил". Длина 2,5м. 1
5 Провод заземления
СКБ022.08.00.000
Для заземления корпуса прибора. Оканчивается струбциной и наконечником под винт. Номинальный ток 50А. Длина 2м. 1
6 Наконечники под винт М5
СКБ021.26.00.003
Предназначены для подключения к приводу высоковольтного выключателя, в то случае, если не удобно подключиться "крокодилами" к винтам колодки привода. 4
7 Предохранители ВП2Б-1В-2А Для защиты источника питания. 2
8 Сумка для переноски прибора
СКБ127.01.00.000
Для удобной переноски кабелей и прибора. 1
