MI 2893 (комплект с клещами А1281 0,5/5/100/1000 А) — анализатор качества электрической энергии класса А


Реестр ГСИ РК
до 16.05.2029 г.
Производитель
Межповерочный интервал
60 мес
Артикул
55032

Описание анализатора качества электрической энергии класса А MI 2893:

Анализатор качества электроэнергии MI 2893 – выполнен в том же корпусе, что и другие анализаторы компании METREL, но имеет несколько функциональных отличий от остальных моделей.

Основными отличиями являются частота дискретизации 1 МГц при регистрации переходных процессов (импульсных напряжений), что позволяет определять и записывать процессы длительностью от 1 мкс; возможность одновременной работы общего регистратора и регистраторов формы сигнала и переходных процессов; новая структура памяти для более удобного управления записанными данными.

MI 2893 Power Master XT является анализатором класса A по ГОСТ 30804.4.30, что позволяет использовать его для сертификации электрической энергии в соответствии с ГОСТ 32144. Также возможно применение MI 2893 в сетях с номинальной частотой 400 Гц.

Функции:

  • Измерение напряжения (TRMS, пиковые значения, пик-фактор) на 4 входах напряжения;
  • Измерение силы тока (TRMS, пиковые значения, пик-фактор) на 4 токовых входах;
  • Измерение активной, реактивной, полной мощности, в том числе мощности гармоник, коэффициента мощности;
  • Измерение активной, реактивной, генерируемой, потребляемой энергии;
  • Измерение коэффициентов несимметрии тока и напряжения по нулевой и обратной последовательностям;
  • Измерение дозы фликера;
  • Измерение коэффициентов гармонических составляющих (до 50) и суммарных коэффициентов гармоник кривых тока и напряжения;
  • Измерение управляющих сигналов;
  • Измерение интергармоник;
  • Регистрация событий напряжения;
  • Регистрация пускового тока;
  • Регистрация формы сигнала;
  • Регистрация переходных процессов (длительность от 1 мкс);
  • Регистрация по пользовательским установкам.

Анализатор качества электроэнергии MI 2893 имеет три модификации, отличающиеся наличием в комплекте токовых клещей разного вида:
- MI 2893 (комплект с гибкими клещами А1227 30/300/3000 А);
- MI 2893 (комплект с клещами А1281 0,5/5/100/1000 А);
- MI 2893 (комплект с гибкими клещами-петлями А1502 30/300/3000 А).

Особенности анализатора качества электрической энергии класса А MI 2893:

  • Частота дискретизации 1 МГц при одновременной регистрации переходных процессов на 8 каналах (4 тока и 4 напряжения);
  • Одновременная работа общего регистратора и регистраторов формы сигнала и переходных процессов;
  • Большой выбор токоизмерительных клещей;
  • Предустановленная конфигурация регистрации ПКЭ по ГОСТ 32144;
  • Возможность быстрого получения протоколов измерения в форме, рекомендованной в ГОСТ 33073 с помощью ПО POWER VIEW;
  • Возможность передачи данных через интерфейсы USB , RS 232, а также по сети Ethernet;
  • Удобное, интуитивно понятное меню с крупными значками; построение фазной диаграммы и диаграммы несимметрии на экране прибора;
  • Просмотр записанных данных без остановки регистрации;
  • Возможность применения карт памяти объемом до 32 ГБ;
  • Возможность задания до 7 уставок, на основании любого сигнала, регистрируемого прибором;

Технические характеристики анализатора качества электрической энергии класса А MI 2893 (комплекта с клещами А1281 0,5/5/100/1000 А):

Параметр Значение
Измерение напряжения
Диапазон 50…1000 В(UL-N);
50…1730 В(UL-L)
Разрешение 10 мВ в диапазоне 50…1000 В(UL-N);
100 мВ в диапазоне 50…1730 В(UL-L)
Погрешность ±0,1%
Измерение тока
Диапазон Максимально до 12 кА (зависит от выбора клещей)
Разрешение Зависит от выбора клещей
Погрешность Зависит от выбора клещей
Измерение частоты
Диапазон 42,5…57,5 Гц (при fном=50 Гц);
51...69 Гц (при fном=60 Гц);
335...465 Гц (при fном=400 Гц)
Разрешение 1 мГц;
10 мГц в диапазоне 335...465 Гц (при fном=400 Гц)
Погрешность ±10 мГц;
±100 мГц в диапазоне 335...465 Гц (при fном=400 Гц)
Измерение коэффициента нессиметрии по нулевой и братной последовательности
Диапазон 0,0...17,0%
Разрешение 0,10%
Погрешность ±1%
Измерение величины провала или перенапряжения
Диапазон 10…150%Uном
Разрешение 10 мВ
Погрешность ±0,2%Uном
Измерение остаточного напряжения при прерывании
Диапазон 0…10%Uном
Разрешение 10 мВ
Погрешность ±0,2%Uном
Измерение мощности, коэффициента мощности
Диапазон По МЭК 61557-12 класс 1
Разрешение По МЭК 61557-12 класс 1
Погрешность По МЭК 61557-12 класс 1
Измерение энергии
Диапазон По МЭК 62053-21 класс 1
Разрешение По МЭК 62053-21 класс 1
Погрешность По МЭК 62053-21 класс 1
Измерение гармоники напряжения (до 50)
Диапазон 0...20% номинального напряжения
Разрешение По ГОСТ 30804.4.7 класс 1
Погрешность По ГОСТ 30804.4.7 класс 1
Измерение интергармоники напряжения
Диапазон 0...20% номинального напряжения
Разрешение По ГОСТ 30804.4.7 класс 1
Погрешность По ГОСТ 30804.4.7 класс 1
Общие характеристики
Дисплей 4,3 дюйма, цветной TFT (480*272)
Передача данных USB, RS232, Ethernet
Питание 220В/50Гц или 6 аккумуляторов типа АА
Категория перенапряжения CAT IV/600 В, CAT III/1000 В
Размеры 230 х 140 х 80 мм
Масса 1,1 кг
Наименование Количество
1 Анализатор качества электрической энергии класса А MI 2893 1

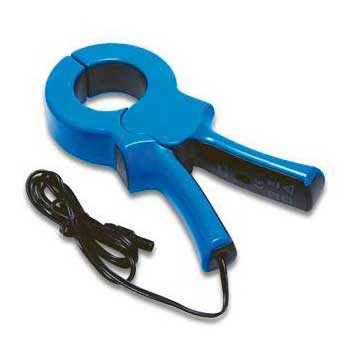

2 Токовые клещи А1281 0,5/5/100/1000 А 4
3 Измерительные наконечники 5
4 Измерительные проводники 5
5 Зажимы "крокодил" 5
6 Датчик температуры 1
7 Карта памяти microSD 8 Гб 1
8 Кабель RS232 1
9 Кабель USB 1
10 Сетевой кабель Ethernet 1
11 Адаптер питания 1
12 Аккумулятор 1,2 В NiMH 6
13 Диск с ПО Power View 3 и руководством по эксплуатации 1
14 Пластиковый кейс для переноски 1
