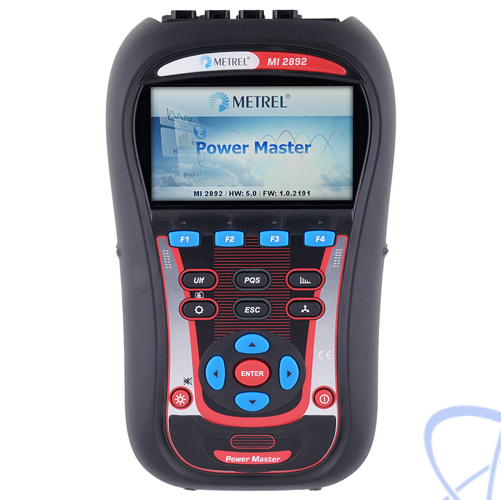

MI 2892 (комплект с клещами А1502) — анализатор качества электроэнергии

MI 2892 является прибором класса А по ГОСТ 30804.4.30, что позволяет использовать его для сертификации электрической энергии в соответствии с ГОСТ 32144.

Память MI 2892 может быть увеличена до 32 ГБ при использовании дополнительной карты памяти microSD.

Поставляется с комплектом гибких клещей А1502 30/300/3000 А, предназначенных для измерения силы тока, активной, реактивной и полной мощности и энергии.

Функции анализатора качества электроэнергии класса А Metrel MI 2892 (комплект с клещами А1502 30/300/3000 А):

измерение напряжения (TRMS, пиковые значения, пик-фактор) на 4 входах напряжения;
измерение силы тока (TRMS, пиковые значения, пик-фактор) на 4 токовых входах;
измерение активной, реактивной, полной мощности, в том числе мощности гармоник, коэффициента мощности;
измерение активной, реактивной, генерируемой, потребляемой энергии;
измерение коэффициентов несимметрии тока и напряжения по нулевой и обратной последовательностям;
измерение дозы фликера;
измерение коэффициентов гармонических составляющих (до 50) и суммарных коэффициентов гармоник кривых тока и напряжения;
измерение интергармоник;
регистрация событий напряжения;
регистрация пускового тока;
регистрация формы сигнала;
регистрация переходных процессов;
регистрация по пользовательским уставкам.

Особенности анализатора качества электроэнергии класса А Metrel MI 2892 (комплект с клещами А1502 30/300/3000 А):

предустановленная конфигурация регистрации ПКЭ по ГОСТ 32144;
возможность быстрого получения протоколов измерения в форме рекомендованной в ГОСТ 33073 с помощью ПО POWER VIEW;
высокая частота дискретизации при измерении и регистрации переходных процессов;
возможность передачи данных через интерфейсы USB, RS 232, а также по сети Ethernet;
удобное, интуитивно понятное меню с крупными значками; построение фазной диаграммы и диаграммы несимметрии на экране прибора;
просмотр записанных данных без остановки регистрации;
возможность применения карт памяти объемом до 32 Гб;
возможность задания до 10 уставок, на основании любого сигнала, регистрируемого прибором.

Технические характеристики анализатора качества электроэнергии класса А Metrel MI 2892 (комплект с клещами А1227 30/300/3000 А):

Функция	Диапазон измерения	Разрешение	Погрешность измерения
Напряжение	50…1000 В(U_L-N)	10 мВ	±0,1%
	50…1730 В (U_L-L)	100 мВ
Ток (клещи А1502)	3-6000 А	0,1 А	±1,5%
Частота	42,5…57,5 Гц (при fном=50 Гц) 51…69 Гц (при fном=60 Гц) 335…465 Гц (при fном=400 Гц)	1 мГц 1 мГц 10 мГц	±10 мГц ±10 мГц ±100 мГц
Мощность, коэффициент мощности	По МЭК 61557-12 класс 1
Энергия	По МЭК 62053-21 класс 1
Гармоники напряжения (до 50)	0…20% ном. напряжения	По ГОСТ 30804.4.7 класс 1
Интергармоники напряжения	0…20% ном. напряжения	По ГОСТ 30804.4.7 класс 1
Коэффициенты несимметрии по нулевой и обратной последовательностям	0,0…17,0%	0,1%	±1%
Величина провала и перенапряжения	10…150%Uном	10 мВ	±0,2%Uном
Величина остаточного напряжения при прерывании	0…10% Uном	10 мВ	±0,2%Uном
Дисплей	4,3 дюйма, цветной TFT дисплей (480*272)
Передача данных	USB, RS232, Ithernet
Питание	220В/50Гц или 6 аккумуляторов размера АА
Категория перенапряжения	CAT IV/600 В, CAT III/1000 В
Размеры	230х140х80 мм
Масса	1 кг
Гибкие токовые клещи A1502
Длина датчика	48 cм
Максимальный диаметр проводника	14 cм
Диапазоны тока	30 A / 300 A / 3000 A
Диапазон измерения	диапазон 30 A: от 3 до 60 A диапазон 300 A: от 30 до 600 A диапазон 3000 A: от 300 до 6000 A
Полоса пропускания	от 10 Гц до 8 кГц
Погрешность	±1,2 % от изм. значения
Дополнительная температурная погрешность*	±0,01 % от изм. значения/ ºC
Фазовая ошибка	<0,2° при 50 Гц, <3° при 1,5 кГц
Защита от поражения электрическим током	Двойная изоляция EN 61010 – CAT III / 1000 В до 3000 м
Степень загрязнения	2
Рабочие условия	Гибкий датчик: от -20 до 85 ºC, остальные части: от -20 до 70 ºC . Относительная влажность 95 %
Защита от пыли и влаги	IP 65
Масса	170 г

*Дополнительная погрешность добавляется при применении клещей при температуре, отличной от нормальной.
Нормальные условия:
- частота 50/60 Гц,
- проводник находися в центре петли и перпендикулярен плоскости петли,
- нормальная температура 23 ºC,
- использование с прибором MI 2892.

Сравнительная таблица приборов:

Параметр	MI 2892	MI 2885	MI 2883
Количество входов напряжения	4	4	4
Количество входов тока	4	4	4
Максимальное межфазное напряжение	1730 В	1730 В	1730 В
Функция осциллографа	+	+	+
Измерение гармонических составляющих и THD	+	+	+
Измерение межгармонических составляющих	+	+	+
Измерение частоты	+	+	+
Измерение мощности / энергии	+	+	+
Измерение коэффициента мощности и соs ф	+	+	+
Измерение тока нейтрали	+	+	Опция
Измерение коэффициентов несимметрии	+	+	+
Построение на экране фазной диаграммы и диаграммы несимметрии	+	+	+
Измерение дозы фликера	+	+	+
Режим регистрации особых событий напряжения (провалов, перенапряжений, прерываний)	+	+	+
Регистрация переходных процессов	+	-	-
Регистрация пусковых токов	+	+	-
Регистрация формы сигналов	+	+	+
USB	+	+	+
RS232	+	+	+
Ethernet	+	+	-
Объем памяти	До 32 Гб	До 32 Гб	До 32 Гб
Русифицированное меню	+	+	+
GPS приемник	Опция	Опция	-
Соответствие ГОСТ 30804.4.30	Класс А	Класс S	Класс S
Анализ данных на месте измерения без ПК	+	+	+
ЖК дисплей	480x272	480x272	480x272

№	Наименование	Количество
1.	Прибор MI 2892 PowerMaster	1
2.	Гибкие токовые клещи-петли А1502	4
3.	Измерительные наконечники	5
4.	Измерительные проводники	5
5.	Зажимы «крокодил»	5
6.	Датчик температуры	1
7.	Карта памяти microSD 8Гб	1
8.	Кабели RS232, USB	1
9.	Сетевой кабель Ethernet	1
10.	Адаптер питания	1
11.	Аккумуляторы 1,2 В NiMH	6
12.	Диск с ПО Power View 3	1
13.	Сумка для переноски	1
14.	Руководство по эксплуатации	1

А 1565

— защитный кейс IP 65
