Описание анализатора качества электрической энергии класса А MI 2893:

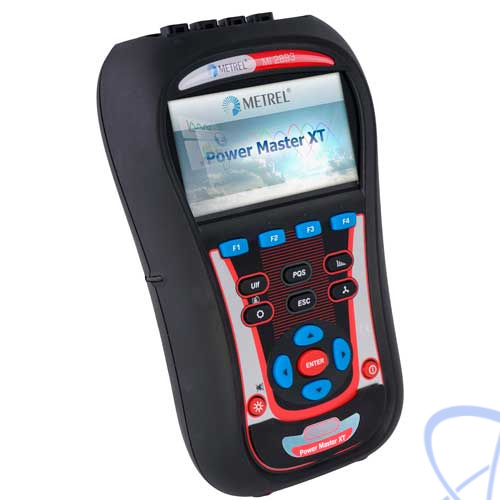

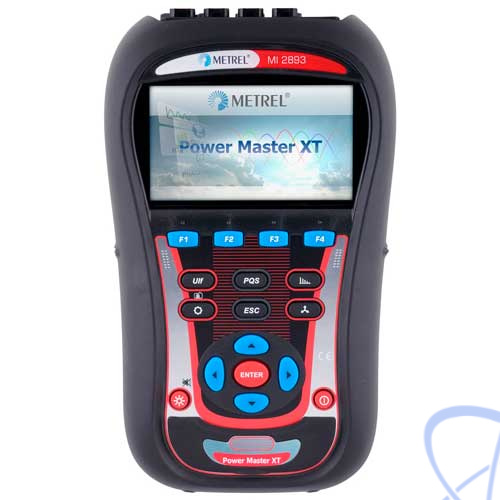

Анализатор качества электроэнергии MI 2893 – выполнен в том же корпусе, что и другие анализаторы компании METREL, но имеет несколько функциональных отличий от остальных моделей.
Основными отличиями являются частота дискретизации 1 МГц при регистрации переходных процессов (импульсных напряжений), что позволяет определять и записывать процессы длительностью от 1 мкс; возможность одновременной работы общего регистратора и регистраторов формы сигнала и переходных процессов; новая структура памяти для более удобного управления записанными данными.
MI 2893 Power Master XT является анализатором класса A по ГОСТ 30804.4.30, что позволяет использовать его для сертификации электрической энергии в соответствии с ГОСТ 32144. Также возможно применение MI 2893 в сетях с номинальной частотой 400 Гц.
Функции:
- Измерение напряжения (TRMS, пиковые значения, пик-фактор) на 4 входах напряжения;
- Измерение силы тока (TRMS, пиковые значения, пик-фактор) на 4 токовых входах;
- Измерение активной, реактивной, полной мощности, в том числе мощности гармоник, коэффициента мощности;
- Измерение активной, реактивной, генерируемой, потребляемой энергии;
- Измерение коэффициентов несимметрии тока и напряжения по нулевой и обратной последовательностям;
- Измерение дозы фликера;
- Измерение коэффициентов гармонических составляющих (до 50) и суммарных коэффициентов гармоник кривых тока и напряжения;
- Измерение управляющих сигналов;
- Измерение интергармоник;
- Регистрация событий напряжения;
- Регистрация пускового тока;
- Регистрация формы сигнала;
- Регистрация переходных процессов (длительность от 1 мкс);
- Регистрация по пользовательским установкам.
Анализатор качества электроэнергии MI 2893 имеет три модификации, отличающиеся наличием в комплекте токовых клещей разного вида:
- MI 2893 (комплект с гибкими клещами А1227 30/300/3000 А);
- MI 2893 (комплект с клещами А1281 0,5/5/100/1000 А);
- MI 2893 (комплект с гибкими клещами-петлями А1502 30/300/3000 А).
Особенности анализатора качества электрической энергии класса А MI 2893:
- Частота дискретизации 1 МГц при одновременной регистрации переходных процессов на 8 каналах (4 тока и 4 напряжения);
- Одновременная работа общего регистратора и регистраторов формы сигнала и переходных процессов;
- Большой выбор токоизмерительных клещей;
- Предустановленная конфигурация регистрации ПКЭ по ГОСТ 32144;
- Возможность быстрого получения протоколов измерения в форме, рекомендованной в ГОСТ 33073 с помощью ПО POWER VIEW;
- Возможность передачи данных через интерфейсы USB , RS 232, а также по сети Ethernet;
- Удобное, интуитивно понятное меню с крупными значками; построение фазной диаграммы и диаграммы несимметрии на экране прибора;
- Просмотр записанных данных без остановки регистрации;
- Возможность применения карт памяти объемом до 32 ГБ;
- Возможность задания до 7 уставок, на основании любого сигнала, регистрируемого прибором;
