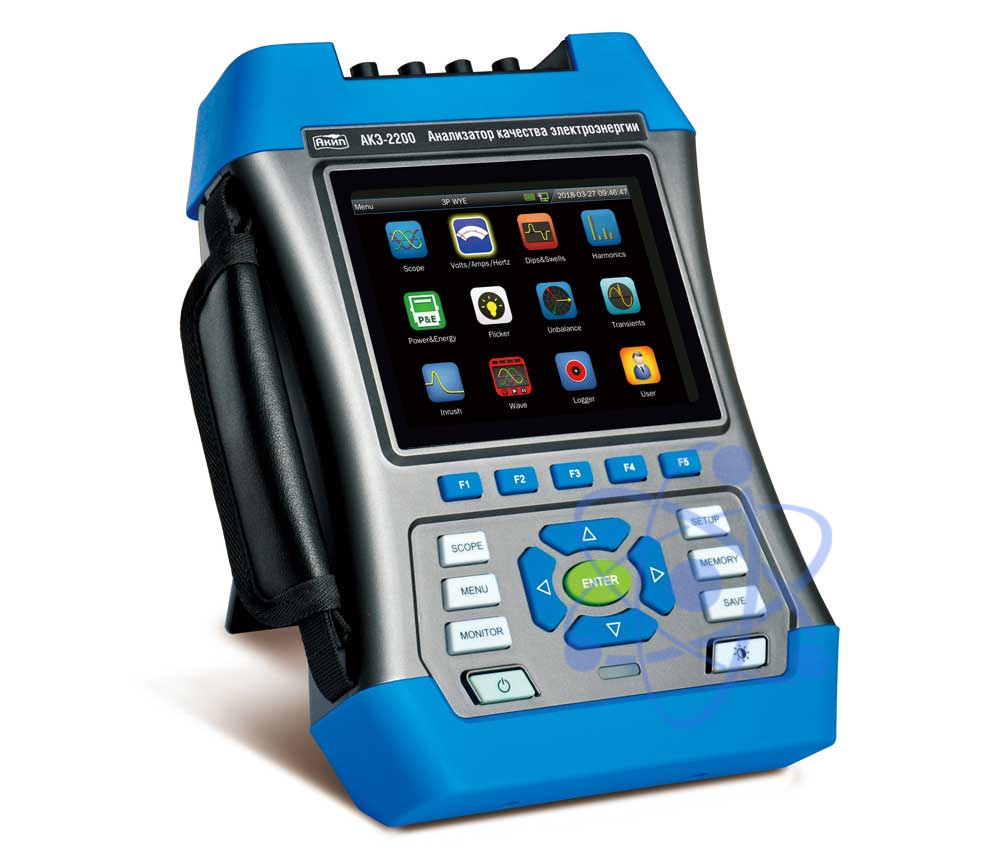

АКЭ-2200 — анализатор качества электрической энергии в однофазных и трехфазных электрических сетях
Описание
Характеристики
Комплектация
Особенности анализатора качества электрической энергии в однофазных и трехфазных электрических сетях АКЭ-2200:
Класс А (АКЭ-2200), класс S (АКЭ-2100);
Входящее напряжение: 1…1000 В скз / 1…1400 В п-п;
Ток 0…6000 А (в зав. от т/преобразователя);
Частотный диапазон АКЭ-2100: 50/60 Гц (до 50-й гармоники);
Частотный диапазон АКЭ-2200: 50/60 Гц (до 100-й гармоники) или 400 Гц (до 12-й гармоники) ;
Измерения в 1 фазных и 3-х фазных сетях (10 типов схем подключения);
Измерение переменного напряжения и силы переменного тока (TRMS), частоты, мощности (активной, реактивной, полной), коэф. мощности, активной и реактивной энергии (P, S, Q);
Регистрация бросков пускового тока, анализ формы сигнала, быстроменяющихся переходных процессов;
Оценка качества энергии: напряжение TRMS, асимметрия в фазах (разбаланс), частота, измерение гармоник напряжения/ тока, регистрация провалов, перенапряжений и прерываний напряжения;
Измерение коэффициента несимметрии;
Измерение дозы фликера: кратковременная (Pst), длительная (Plt);
Внутренняя память 128 МБ (АКЭ-2100), 1ГБ (АКЭ-2200);
Увеличение памяти (внешняя SD карта): до 32 ГБ (АКЭ-2200), до 8 ГБ (АКЭ-2100);
Интерфейсы: Wi-Fi (АКЭ-2200), USB, LAN;
Цветной TFT ЖК-дисплей с подсветкой;
Универсальное питание.
Технические характеристики анализатора качества электрической энергии в однофазных и трехфазных электрических сетях АКЭ-2200:
Диапазон измерений
1 ...1000 В скз/1...1400 В п-п
Максимальное разрешение
0.1 В
0.01 В
Погрешность измерений (с.к.з.)
0.5%
0.1%
Погрешность измерений (п-п)
0.5%
Форма входного сигнала
TRMS (скз сигнала произвольной формы)
Чередование фаз
да
Диапазон измерений
0...200 % от номинальных значений
Разрешение
0.01 В
Погрешность измерения
0.2
%
Диапазон измерений
0...5000 А
0...6000 А
Погрешность измерения
0.2 % ... 3 %
Диапазон измерений
0...5000 А
0...6000 А
Максимальное разрешение
0.1 А
0.01 А
Коэфф. трансформации
1 мВ/A ...ЮмВ'А
Погрешность изм. (базовая)
1 % 0.1 %
Погрешность клещей
0.2 %...3% (в зависимости от модели)
Форма входного сигнала
TRMS (скз сигнала произвольной формы).
Входной импеданс
50 кОм
100 кОм
Диапазон измерений
20 МВт
6000 МВт
Максимальное разрешение
0.1 кВт
Погрешность измерения
0.1 %
Диапазон измерений
0...200 ГВт*ч В зав. от диапазона U/I
Разрешение
10 Вт*ч
Погрешность измерения
1.5% + 10 ед. счета
Диапазон измерений
0...1
Разрешение (*)
0.01
Погрешность измерения О
5%
Диапазон измерений
1...50 (50/ 60 Гц) 1...100 (50/ 60 Гц) / 1...12 <400 Гц)
Разрешение
0.1%
Погрешность измерения
0.1%
Диапазоны частот
42.5...57.5/ 51...69 Гц 42.5...57.5 / 51...69 / 320...480Гц
Разрешение
0.01 Гц
Погрешность
0.01 Гц
Доза фликера
0...20
Разрешение
0.01
Погрешность
5%
Дисплей
TFT 320x240. диаг. 15 см
TFT 640x480. диаг. 15 см
Внутренняя память
128 МБ
1 ГБ
Разрядность АЦП
16- разрядов. 20 квыб/с
16- разрядов. 163.84 квыб/с
Условия эксплуатации
0° С ... +40= С. отн. влажность < 80 %
Питание
От встроенного аккумулятора или сети (через адаптер питания)
Аккумулятор
7.4 В 4.4 Ач
7.4 В 5.2 Ач
Адаптер
АС 90...264 В/DC 9 В 2.2 А
АС 100...240 В/ DC 12 В 2 А
Время работы от аккумулятора
7ч
8ч
Время заряда аккумулятора
6ч
6ч
Интерфейсы
USB. LAN
USB. LAN. Wi-Fi
Исполнение
600 В кат IV. 1000 В кат III
Габаритные размеры
270x190x66
262x173x66
Масса
1.6 кг
2кг
1
Анализатор качества электрической энергии в однофазных и трехфазных электрических сетях АКЭ-2200
1
2
Измерительные проводоа (черный, синий, красный, зеленый, желтый)
5
3
Зажимы (Крокодил)
5
4
Сетевой адаптер питания
1
5
Соединительный кабель 220В
1
6
Сумка для переноски
1
7
Ручка ремешок
1
