| Среднеквадратичное напряжение (переменное+постоянное) |
|
1–1000 В — между фазой и нейтралью |
0,01 В |
± 0,1% от номинального напряжения**** |
| Пиковое напряжение |
|
1–1400 В пикового напряжения |
1 В |
5% от номинального напряжения |
| Коэффициент амплитуды напряжения (CF) |
|
1,0 > 2,8 |
0.01 |
± 5 % |
| Vfund (основное напряжение) |
|
|
0,1 В |
± 0,1% от номинального напряжения |
| Амперы (переменный+постоянный ток) |
i430-Flex 1x |
5–6 000 A |
1:00 AM |
± 0,5% ± 5 ед.мл.разр. |
| i430-Flex 10x |
0,5–600 A |
0,1 В |
± 0,5% ± 5 ед.мл.разр. |
| 1 мВ/А 1x |
5–2000 A |
1 В |
± 0,5% ± 5 ед.мл.разр. |
| 1 мВ/А 10x |
0,5–200 A (только переменный ток) |
0,1 В |
± 0,5% ± 5 ед.мл.разр. |
| А (пиковый ток) |
i430-Flex |
8400 A (пиковый ток) |
1 А (среднекв. знач.) |
± 5 % |
| 1 мВ/А |
5500 A (пиковый ток) |
1 А (среднекв. знач.) |
± 5 % |
| Коэффициент амплитуды тока (CF) |
|
1–10 |
0.01 |
± 5 % |
| А (среднекв. знач.) ½ |
i430-Flex 1x |
5–6 000 A |
1 В |
± 1% ± 10 ед.мл.разр. |
| i430-Flex 10x |
0,5–600 A |
0,1 В |
± 1% ± 10 ед.мл.разр. |
| 1 мВ/А 1x |
5–2000 A |
1 В |
± 1% ± 10 ед.мл.разр. |
| 1 мВ/А 10x |
0,5–200 A (только переменный ток) |
0,1 В |
± 1% ± 10 ед.мл.разр. |
| Afund (ток основной частоты) |
i430-Flex 1x |
5–6 000 A |
1:00 AM |
± 0,5% ± 5 ед.мл.разр. |
| i430-Flex 10x |
0,5–600 A |
0,1 В |
± 0,5% ± 5 ед.мл.разр. |
| 1 мВ/А 1x |
5–2000 A |
1 В |
± 0,5% ± 5 ед.мл.разр. |
| 1 мВ/А 10x |
0,5–200 A (только переменный ток) |
0,1 В |
± 0,5% ± 5 ед.мл.разр. |
| Гц |

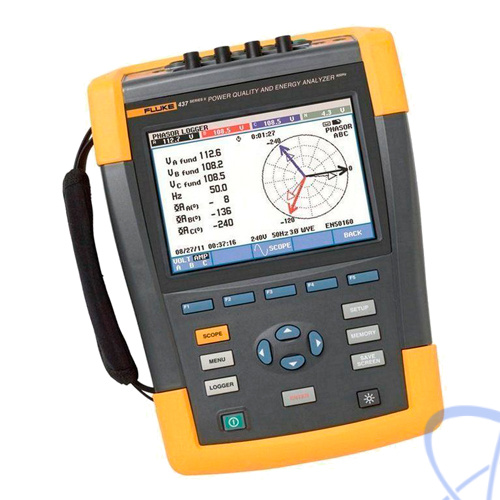

Fluke 437 при 50 Гц номинально |
42,500–57,500 Гц |
0,001 Гц |
± 0,01 Гц |
| Fluke 437 при 60 Гц номинально |
от 51,000 Гц до 69,000 Гц |
0,001 Гц |
± 0,01 Гц |
| Fluke 437 при 400 Гц номинально |
от 340,0 Гц до 460,0 Гц |
0,1 В |
± 0,1 Гц |
| Ватты (В-А, вар) |
i430-Flex |
макс. 6 000 МВт |
0,1 Вт–1 МВт |
± 1% ± 10 ед.мл.разр. |
| 1 мВ/А |
макс. 2000 МВт |
0,1 Вт–1 МВт |
± 1% ± 10 ед.мл.разр. |
| Коэффициент мощности (Cos j/DPF) |
|
0–1 |
0.001 |
± 0,1% при номинальных условиях нагрузки |
| кВт-ч (кВА-ч, квар-ч) |
i430-Flex 10x |
Зависит от номинала клещей и напряжения |
± 1% ± 10 ед.мл.разр. |
| Потери энергии |
i430-Flex 10x |
Зависит от номинала клещей и напряжения |
± 1% ± 10 ед.мл.разр., за исключением точности сопротивления |
| Порядок гармоники (n) |
|
Постоянный ток, группировка с 1 по 50: группы гармоник в соответствии со стандартом IEC 61000-4-7 |
| Порядок промежуточной гармоники (n) |
|
ОТКЛ, группировка с 1 по 50: группы гармоник и промежуточных гармоник в соответствии со стандартом IEC 61000-4-7 |
| Вольты |
%f |
0,0–100 % |
0.10% |
± 0,1% ± n x 0,1 % |
| %r |
0,0–100 % |
0.10% |
± 0,1% ± n x 0,4 % |
| Абсолютное значение |
0,0–1000 В |
0,1 В |
± 5% * |
| THD (суммарные гармонические искажения) |
0,0–100 % |
0.10% |
± 2,5 % |
| Амперы |
%f |
0,0–100 % |
0.10% |
± 0,1% ± n x 0,1% |
| %r |
0,0–100 % |
0.10% |
± 0,1% ± n x 0,4 % |
| Абсолютное значение |
0,0–600 A |
0,1 В |
± 5% ± 5 ед.мл.разр. |
| THD (суммарные гармонические искажения) |
0,0–100 % |
0.10% |
± 2,5 % |
| Ватты |
%f или %r |
0,0–100 % |
0.10% |
± n x 2% |
| Абсолютное значение |
Зависит от номинала клещей и напряжения |
— |
± 5% ± n x 2 % ± 10 ед.мл.разр. |
| THD (суммарные гармонические искажения) |
0,0–100 % |
0.10% |
± 5 % |
| Сдвиг фаз |
|
От -360° до +0° |
1° |
± n x 1° |
| Plt, Pst, Pst (1 мин.) Pinst |
|
0,00–20,00 |
0.01 |
± 5 % |
| Вольты |
% |
0,0-20,0 % |
0.10% |
± 0,1 % |
| Амперы |
% |
0,0-20,0 % |
0.10% |
± 1 % |
| Управляющие сигналы сети |
| Пороговые уровни |
|
Пороговые и предельные значения, а также длительность сигнала программируются для двух частот сигнала |
— |
— |
| Частота сигнала |
|
от 60 Hz до 3000 Hz |
0,1 В |
|
| Относительное напряжение (%) |
|
0,0–100 % |
0.10% |
± 0,4 % |
| Абсолютное напряжение, усредненное за 3 с (В 3s) |
|
от 0,0 В до 1000 В |
0,1 В |
± 5 % от номинального напряжения |
