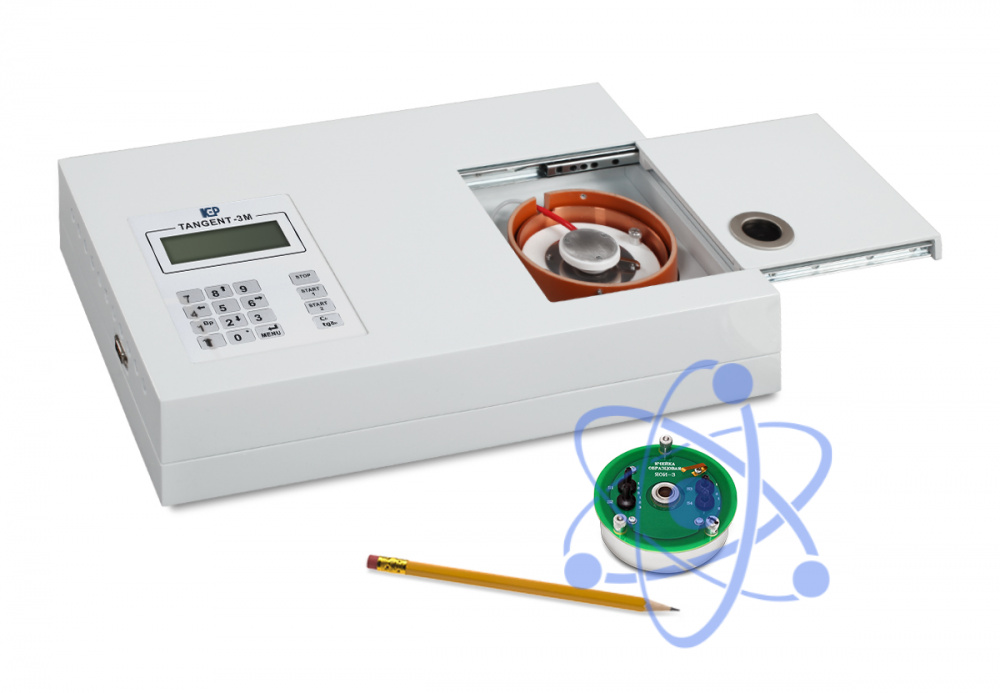

Технические характеристики установки Тангенс-3М:
Диапазон измерений тангенса угла потерь |
0,0001 - 1,0
(0,01% - 100%) |
Погрешность при измерении тангенса угла потерь |
±(0,01 tg + 0,0002) |
Действующее напряжение, приложенное к измерительной ячейке, соответствующее напряженности поля 1МВ/м, В |
2000 |
Диапазон измерений рабочего напряжения, В |
0 - 2700 |
Предел допускаемой относительной основной погрешности при измерении рабочего напряжения, % |
1,0 |
Диапазон измерений емкости, пФ |
5 - 50 |
Предел допускаемой относительной основной погрешности при измерении емкости, % |
±(0,5 + tg) |
Диапазон работы нагревателя, °С |
10 - 100 |
Точность измерения температуры, °С |
±1 |
Время измерения, включая калибровку и нагрев до 90 градусов (с проведением измерений через 10 градусов), мин. |
30 |
Время измерения, включая калибровку и нагрев до 90 градусов (с проведением измерений через 10 градусов) и остывание, мин. |
80 |

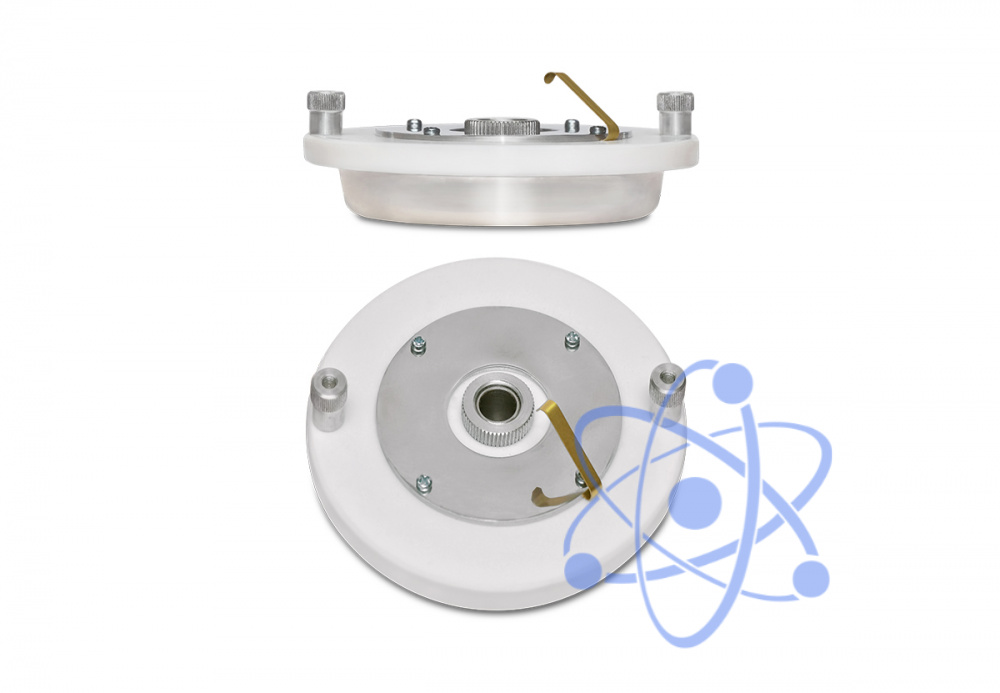

Измерительная ячейка по ГОСТ 6581-75 трехэлектродного типа (описание) |
Объем ячейки, см3 |
13 - 14 |
Напряжение питающей сети однофазного переменного тока, В |
205 - 235 |
Потребляемая мощность, кВА, не более |
0,3 |
Габаритные размеры, мм |
405 x 260 x 90 |
Вес, кг, не более |
5 |
Установка может работать с шестью разными ячейками, параметры которых сохраняются в энергонезависимой памяти и доступны для просмотра из меню.
Установка сохраняет в энергонезависимой памяти до 2000 последних измерений. В комплект поставки входит программное обеспечение на компакт-диске, позволяющее переписать из установки в персональный компьютер файл, содержащий результаты измерений. ПК подключается к установке через последовательный интерфейс RS232C.
Условия эксплуатации установки Тангенс-3М:
Установка предназначена для эксплуатации в помещениях при рабочих значениях температуры воздуха от +15 °С до +35 °С, относительной влажности 80% при температуре +20 °С и атмосферном давлении 84,0 - 106,7 кПа (630 - 800 мм. рт.ст.).
