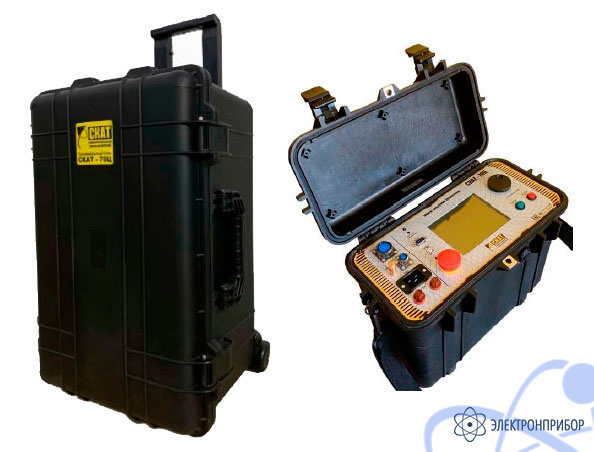

Назначение аппарата испытания диэлектриков цифрового СКАТ-70Ц-К:
Аппарат испытания диэлектриков цифровой СКАТ-70Ц-К предназначен для генерирования напряжения переменного тока синусоидальной формы частотой 50 Гц, напряжения постоянного тока отрицательной полярности, а также для измерений среднеквадратических значений напряжения и силы переменного тока, амплитудного значения напряжения и среднего значения силы постоянного тока отрицательной полярности при проведении испытаний и диагностировании изоляции силовых кабелей, ограничителей перенапряжения, твердых диэлектриков, средств защиты и других объектов и материалов, для испытаний которых требуется высокое напряжение.
Аппарат предназначен для работы при температуре окружающего воздуха от минус 10 ºC до плюс 40 ºC и относительной влажности до 80 % при температуре 25 ºC.
Описание аппарата испытания диэлектриков цифрового СКАТ-70Ц-К:
В аппарате реализованы ручной и автоматический режимы работы. В автоматическом режиме аппарат поднимает напряжение с заданной скоростью до заданной оператором величины испытательного напряжения с дискретностью 0,1 кВ и стабилизирует его. В ручном режиме энкодер управляет напрямую регулятором напряжения. В дополнение к ручному и автоматическому режиму реализован режим испытания по встроенным программам - прибор наберет заданное напряжение c заданной в программе скоростью автоматически, выдержит заданное время, снимет напряжение и сохранит отчет в энергонезависимой памяти. Параметры и названия 10 программ можно редактировать с помощью пользовательского меню. Отчеты последних 50 испытаний с использованием программ доступны для просмотра и печати на встроенном принтере. Имеются часы реального времени.
Аппарат имеет встроенный коммутатор, позволяющий переключать выходное напряжение на постоянное или переменное без необходимости вручную устанавливать перемычку или диодную вставку в высоковольтный блок. Также этот коммутатор обеспечивает снятие остаточного емкостного заряда по окончании испытания через активное сопротивление вторичной обмотки.
Выходное напряжение измеряется непосредственно на нагрузке, что повышает точность измерения и безопасность работы обслуживающего персонала, особенно при снятии остаточного емкостного заряда при отключении высокого напряжения. Точность измерения и поддержания испытательного напряжения на заданном уровне полностью соответствует требованиям ГОСТ 1516.2-97, предъявляемым к средствам измерений для испытания электрической прочности изоляции кабельных линий и твердых диэлектриков. Межповерочный интервал - 2 года.

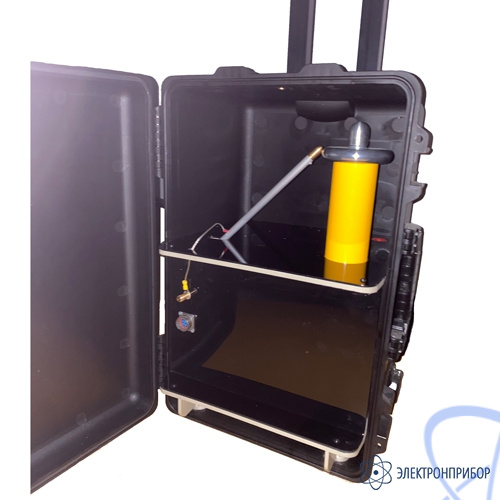

Предусмотрено аппаратное ограничение выходного тока на заданной величине. Имеется защита от перегрева высоковольтного трансформатора. При пробое в нагрузке аппарат отключает подачу высокого напряжения и фиксирует напряжение пробоя на индикаторе. Для дополнительной безопасности предусмотрена автоматическая заземляющая штанга. Также имеется разъем для подключения внешней блокировки подачи высокого напряжения и внешней сигнальной лампы.
Присутствует автоматический режим предварительного прожига дефектной изоляции. Этот режим используется при пробое изоляции в муфтах и при заплывающих пробоях для снижения пробивного напряжения до уровня рабочего напряжения установок прожига. Также этот режим можно использовать для заряда конденсаторов в генераторах акустических ударных волн (ГАУВ).
