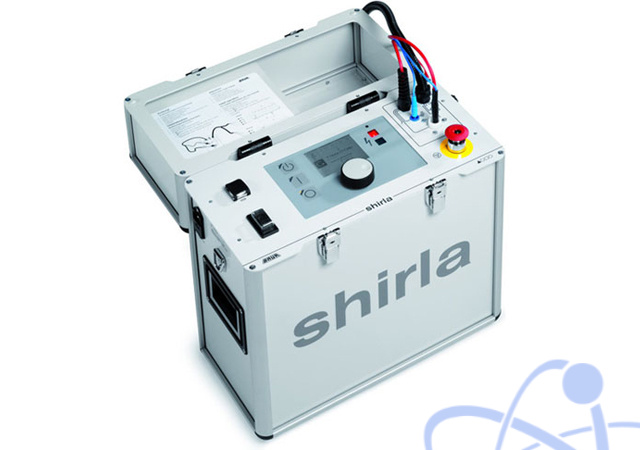

Shirla — система для испытаний оболочек кабелей и определения местоположения дефектов


Реестр ГСИ РК
до 18.09.2029 г.
Производитель
Гарантия
12 мес
Межповерочный интервал
12 мес
Артикул
24544
Оригинальный прибор

Под заказ

Цена по запросу

*под индивидуальными условиями подразумевается запрос рассрочки платежа, отсрочки платежа, запрос персональных цен, расчёт индивидуальных условий доставки и многое другое

Назначение системы Shirla:

Новая система локализации мест повреждения Shirla предназначена для испытания кабелей и оболочек кабелей, предварительной и точной локации мест повреждений, а также точного определения местоположения дефектов оболочек с использованием метода шагового напряжения.

Измерения проводятся при помощи специального измерительного моста по методу Мюррея и Глейзера. При помощи встроенного источника высокого напряжения постоянного тока Shirla может осуществлять предварительную локацию как низкоомных, так и высокоомных повреждений кабелей.

Принцип измерения позволяет проводить предварительную локацию неисправностей кабелей (главным образом, неэкранированных контрольных и осветительных кабелей), а также дефектов оболочек кабелей. Коррекция нуля и оценка выполняются автоматически. Расстояние до места повреждения отображается в метрах. Могут учитываться различные кабельные участки. Для точного определения местоположения дефектов по методу шагового напряжения в кабель подаётся заданная последовательность импульсов постоянного напряжения, после чего шаговое напряжение может быть зарегистрировано при помощи универсального локатора UL30 или приёмника KFM 1.

Особенности системы Shirla:

  • Испытание кабелей и оболочек кабелей напряжением до 10 кВ
  • Измерение сопротивления
  • Предварительная локация мест повреждений кабелей и оболочек кабелей при помощи высокоточного измерительного моста
  • Определение повреждений в участках кабелей различной длины, поперечного сечения, и с различными материалами проводника
  • Точное определение местоположения дефектов оболочек
  • Встроенное разрядное устройство
  • Бесступенчатая регулировка напряжения
  • Функция автоматической генерации отчёта
  • Работа от сети и от батареи
  • Навигация по меню при помощи одной клавиши
  • Таймер для установки времени проведения испытания и времени задержки запуска.

Технические характеристики системы Shirla:

Параметр Значения
Испытания
Выходное напряжение 0 - 10 кВ
Выходной тока 10 мА при 5 кВ, 5 мА при 10 кВ
Разрешение 1 мкА
Измерение сопротивления да
Ограничение по напряжению и току да
Предварительная локация мест повреждений оболочек кабелей
Метод измерения мостовое (четырехпроводная схема) измерение по Мюррею и Глейзеру
Измеряемое напряжение / напряжение моста до 10 кВ
Измеряемый ток максимально 50 мА
Погрешность ±0,1%
Процедура измерения полностью автоматическая процедура балансировки и измерения
Число определяемых участков кабеля 50
Ограничение по напряжению и току да
Точное определение мест повреждений оболочек кабелей
Импульсное напряжение 100 В - 10 кВ
Выходной ток максимум 700 мА
Импульсный код Выбор из трёх последовательностей импульсов
Общие характеристики
Электропитание 110 … 240 В
Частота сетевого напряженеия 50/60 Гц
Максимальная потребляемая мощность 200 ВА
Дисплей Цифровой ЖК-дисплей с под- светкой, автоматической ре- гулировкой яркости, и разре- шением 320 x 240 пикселей
Работа от батареи Встроенная аккумуляторная батарея
Функция генерации отчета Используется для испытаний и предварительной локации мест повреждений. Отчёт пе- редаётся посредством USB 2.0 порта
Интервал рабочих температур -20 °С … +50 °С
Интервал температур хранения -40 °С … +60 °С
Максимальная относительная влажность Без конденсации
Габаритные размеры 440 x 490 x 220 мм
Масса, включая принадлежности < 20 кг

Комплектация SHIRLA

  • Система Shirla
  • Высоковольтный соединительный кабель
  • Соединительный кабель для мостового измерения по четырёхпроводной схеме
  • Соединительные зажимы
  • Набор кабелей для установления короткозамкнутых соединений («закороток») в процессе мостового измерения
  • Кабель защитного заземления
  • Сетевой шнур
  • USB карта памяти
  • Наплечный ремень
  • Руководство по эксплуатации

Дополнительная комплектация Shirla:

  • Аксессуары для отыскания дефектов в оболочке кабеля для совместного использования с UL 30 или KFM 1
  • Приёмник KFM 1
  • Универсальный локатор UL30
  • Штанга заземления EES40
