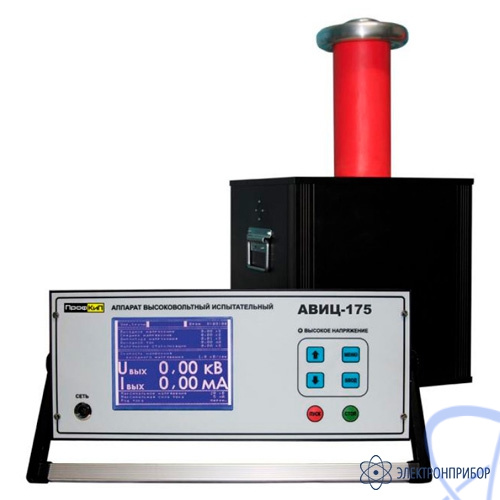

ПрофКиП АВИЦ-175 — аппарат высоковольтный испытательный

Производитель

Артикул

61530

Под заказ

Цена по запросу

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение аппарата высоковольтного испытательного ПрофКиП АВИЦ-175:

Аппарат высоковольтный испытательный ПрофКиП АВИЦ-175 предназначен для генерирования напряжения переменного тока синусоидальной формы частотой 50 Гц и напряжения постоянного тока отрицательной полярности, а также измерения среднеквадратических значений напряжения переменного тока, амплитудных значений напряжения постоянного тока отрицательной полярности и силы переменного и постоянного токов при проведении испытаний и диагностировании изоляции силовых кабелей, ограничителей перенапряжений, твердых диэлектриков, средств защиты.

Особенности и преимущества аппарата высоковольтного испытательного ПрофКиП АВИЦ-175:

Высокая точность измерения напряжения и тока;
Встроенное разрядное устройство для снятия заряда с емкостного объекта;
Автоматический и ручной режим работы;
Регулируемая защита по току;
Режим стабилизации тока;
Интеллектуальное ограничение зарядного тока при наборе напряжения для избежания пробоя кабельной линии;
Температурная защита высоковольтного блока от перегрева;
Большой и четкий графический дисплей;
Низкий вес;
Компактные размеры;
Стабилизация параметров трансформаторного масла, не требует обслуживания и замены.

Технические характеристики аппарата высоковольтного испытательного ПрофКиП АВИЦ-175:

Параметр	Значение
Диапазон измерения среднеквадратических значений напряжения переменного токасинусоидальной формы частотой 50 Гц	2.00 кВ … 100.00 кВ
Диапазон измерения амплитудных значений напряжения постоянного тока отрицательной полярности с учетом амплитуды пульсаций, не превышающей 5%	2.00 кВ … 175.00 кВ
Диапазон измерения среднеквадратических значений силы переменного тока с заземленной нагрузкой	2.00 мА … 35.00 мА
Диапазон измерения амплитудных значений силы постоянного тока с заземленной нагрузкой	0.10 мА … 12.00 мА
Пределы допускаемой относительной погрешности измерения среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц	±[1.0 + 0.04 х (\|Xk /x\| - 1)]%*
Пределы допускаемой относительной погрешности измерения амплитудных значений напряжения постоянного тока отрицательной полярности с учетом амплитуды пульсации, не превышающей 5%	±[1.0 + 0.04 х (\|Xk /x\| - 1)]%*
Пределы допускаемой относительной погрешности измерения среднеквадратических значений силы переменного тока с заземленной нагрузкой	±[2.0 + 0.04 х (\|Xk /x\| - 1)]%*
Пределы допускаемой относительной погрешности измерения амплитудных значений силы постоянного тока с заземленной нагрузкой	±[2.0 + 0.04 х (\|Xk /x\| - 1)]%*
Пороговое значение силы переменного тока при срабатывании схемы защиты от перегрузки по переменному току	36 мА ±0.5
Пороговое значение силы постоянного тока при срабатывании схемы защиты от перегрузки по постоянному току	25 мА ±0.5
Общие характеристики
Средняя наработка на отказ в нормальных условиях применения	8000 ч
Питание	220 В ± 22В, 50 Гц ± 10 Гц
Максимальная потребляемая мощность	3800 ВА
Условия эксплуатации: - температура окружающего воздуха - относительная влажность воздуха при температуре 25°С - атмосферное давление	-20°С … 40°С не более 98% 84 кПа … 106.7 кПа
Габаритные размеры блока индикации	360х150х330 мм
Габаритные размеры блока высоковольтного	460х1180х430 мм
Вес блока индикации	16 кг
Вес блока высоковольтного	100 кг

* где Xk – конечное значение диапазона измерения;
х – измеряемое значение.

№	Наименование	Количество
1	Блок индикации	1
2	Блок высоковольтный	1
3	Кабель межблочный соединительный	1
4	Кабель сетевой	1
5	Провод заземления	1
6	Вставка плавкая 20 А	1
7	Руководство по эксплуатации	1
