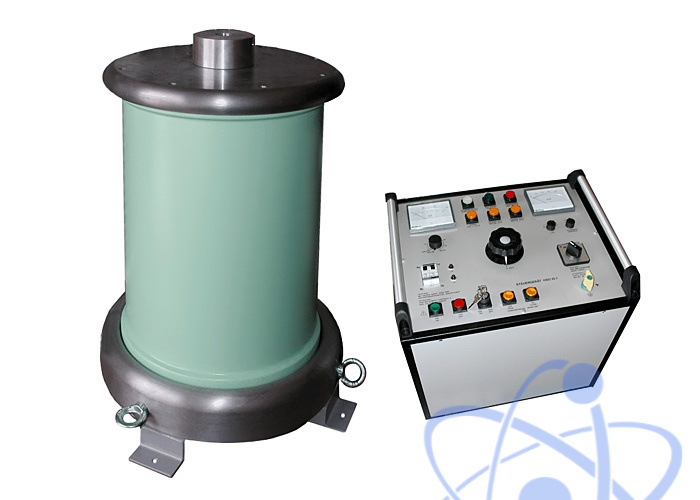

Назначение высоковольтной испытательной установки HPA 100-AC
Испытательная установка переменного напряжения HPA 100-AC является мощным испытательным прибором. Испытательная установка предназначается для монтажа в электротехнических лабораториях и предназначается для испытаний кабельных установок и для преобразования высокоомных кабельных повреждений в низкоомные в диапазоне выходного напряжения установки. Для испытаний выпрямленным напряжением до 130 кВ установка может дооснащаться выпрямительной приставкой. Поскольку собственный уровень помех составляет менее 1 пКл, данная испытательная установка может использоваться в качестве источника напряжения для измерения частичных разрядов.
Достоинства высоковольтной испытательной установки HPA 100-AC
- Мощный испытательный и прожиговый прибор
- Длительное испытание переменным напряжением до 100 кВ при 5 кВА
- Собственный уровень помех менее 1 пКл
- Интегрированная защита от перегрузки
- Испытания выпрямленным напряжением до 130 кВ с дополнительным выпрямителем
Описание высоковольтной испытательной установки HPA 100-AC
Панель управления
Прибор управления HSG 10 - 1 предназначен для управления трансформатором перем.тока HTR 100.
Он состоит из трансформатора управления, стрелочных индикаторов тока и высокого напряжения, управления искровым разрядником, переключателем с часовым механизмом на время тестирования и из схемы защиты.
Трансформатор
Обмотка низкого напряжения возбуждается ступенчато от нуля до макс.значения, так что через какое-то установленное время задается определенная мощность. Время включения трансформатора зависит от цели использования – от одной минуты до длительной работы.
Один полюс испытательного трансформатора изолирован и встроен в изолированный цилиндр с металлической основой и декоративной панелью. Изоляция в основном состоит из сухой бумаги, пропитанной трансформаторным маслом.
