HVA28TD — установка для испытания кабеля с модулем измерения угла диэлектрических потерь

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение установки для испытания кабеля с модулем измерения угла диэлектрических потерь HVA28TD:

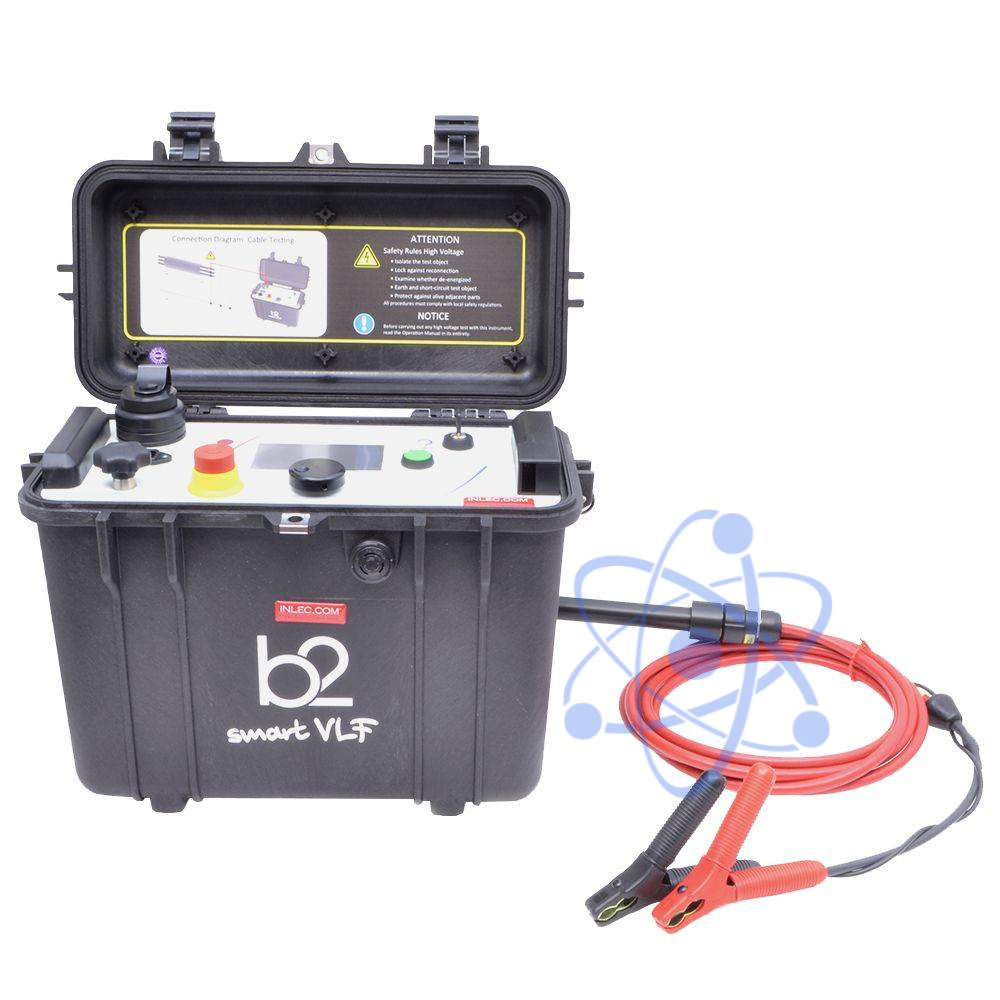

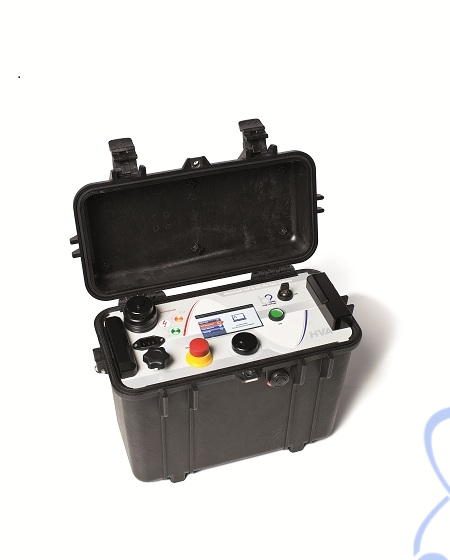

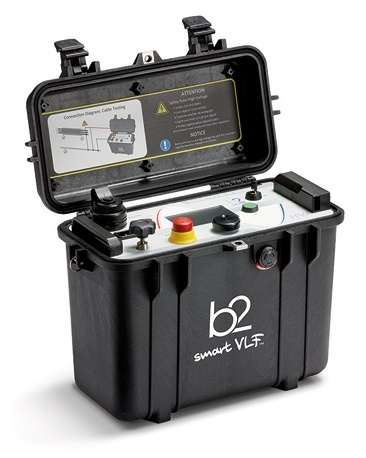

Новейшая высоковольтная СНЧ-установка HVA28TD – это сверхкомпактная и легкая (14 кг) испытательная установка компании b2 electronic для испытания и диагностики кабеля с рабочим напряжением 6 и 10кВ, со встроенным модулем TD для измерения тангенса угла диэлектрических потерь.
HVA28TD изготавливается в водонепроницаемом, ударопрочном и защищающем от пыли кейсе (IP67). Прибор предлагает ручную и автоматическую последовательности испытания, а большой цветной дисплей упрощает работу. Высоковольтная установка при своем малом весе обладает всеми техническими характеристиками «старших» моделей, которые дополняют также двойная (электронная автоматическая и механическая) система разрядки образца после теста, индикатор наличия внешнего напряжения до 12 кВ и неограниченное время работы установки при испытаниях (сухая высоковольтная система генерации высокого напряжения последнего поколения на элементах силовой электроники, без использования масляных трансформаторов).

Особенности установки для испытания кабеля с модулем измерения угла диэлектрических потерь HVA28TD:

Переменное напряжение СНЧ (VLF) (синус и прямоугольник)
Постоянное DC напряжение
Встроенный модуль TD для измерения тангенса угла диэлектрических потерь
Тестирование как жил, так и оболочки кабеля
Режим начального прожига
Встроенный интерфейс USB и Bluetooth
Цветной дисплей
Вес 14 кг
Встроенное разрядное устройство
Сверхкомпактность
Включена в Гос. реестр средств измерений РФ

Технические характеристики установки для испытания кабеля с модулем измерения угла диэлектрических потерь HVA28TD:

Параметр	Значение
Входное напряжение питания	100-240 В (50-60 Гц) ( 400 ВА)
Выходное напряжение	Переменное, Синус: 0-28 кВ пиковое, симметричное, 20кВ действ. Постоянное: ± 0-28 kВ. Прямоугольник : 0-28 кВ.
Разрешение	0,1кВ на всем диапазоне
Погрешность	+/- 1% от диапазона
Выходной ток	0-20мA
Разрешение	1мкA
Погрешность	+/- 1% от диапазона
Частота выходного сигнала	0.01….0.1 Гц с шагом 0.01Гц (предустановка 0.1Гц), автоматический выбор частоты
Диапазон сопротивления	0.1 MΩ...5 ГΩ
Максимальная выходная нагрузка (при макс. напряжении)	0.5 мкФ @ 0.1 Гц @ 20kВ действ (Прим 1500 м кабель)* 5.0 мкФ @ 0.01 Гц @ 20kВ действ (Прим 15км кабель)* 10.0 мкФ @ максимально возможная при уменьшенной частоте и напряжении
Измерительный блок	Цифровой ЖК дисплей для прямой индикации, напряжение и ток (Действующие значения и / или пиковые), емкость, сопротивление, время, напряжение пробоя, графическое отображение выходного напряжения в реальном.
Измерение тангенса угла диэлектрических потерь	погрешность ± 1 x 10-4
Цикл тестирующий - Продолжительный	Нет тепловых ограничений по времени работы
Безопасность	50 Гц 12 кВ индикатор наличия внешнего напряжения / блок разрядки цепи после тестирования
Память	50 ячеек памяти, энергонезависимая
Температура хранения	-25 до +70 С, рабочая: -5 до +45 С
Габариты	430x240x340мм
Вес	14 кг

* Рассчитано для типичного кабеля с емкостью 330пФ/м

Позиция	Кол-во
HVA28 установка испытательная	1
HVA28 высоковольтный тестовый кабель, длиной 4,5 метра	1
Кабель защитного заземления 6 мм2 / 4 м; с клещами зажимами 400A	1
Ключ включения прибора. Запасной ключ для передней панели включения/выключения прибора	1
Кабель сетевого питания с евро розеткой с заземлением, длиной 3 м	1
USB –флеш – карта Flash Drive b2	1
HVA28 Коробка для транспортировки 475 x 365 x 555мм	1
HVA28 Переносная сумка	1
HVA28 наплечный ремень для кейса PELI	1
HVA28 инструкция по эксплуатации на русском языке	1
Встроенная и активированная функция TD	1
Программное обеспечение B2 Control Center V3.5 (Програмная оболочка для создания тестовых последовательносте и формирования отчетов в формате удобном для служб Российский предприятия. - сохранение протоколов в формате предпиятий. - Полностью русскоязычное меню. - онлайн работа с устройствами серии HVA 28.)	1
