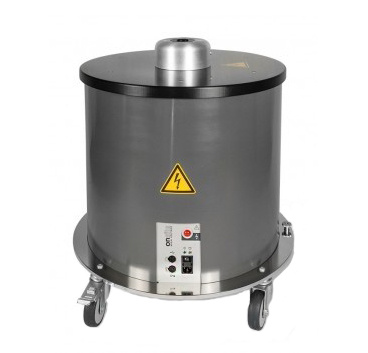

DAC MV10 (OWTS 28) — система для испытаний и диагностики кабелей

DAC MV10 (OWTS 28) — система для испытаний и диагностики кабелей

DAC MV10 (OWTS 28) — система для испытаний и диагностики кабелей


Производитель:
BAUR
Гарантия:
12 мес.

Оригинальный прибор

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.kz Есть технический вопрос - задавайте по e-mail: spv@1ep.kz

Под заказ

Цена по запросу


Назначение системы для испытаний и диагностики кабелей DAC MV10 (OWTS 28):

Система DAC MV10 (OWTS 28) – это надежное средство для выполнения контролируемого испытания на электрическую прочность для испытания кабеля после прокладки или технического обслуживания. Поскольку испытание на электрическую прочность затухающим переменным напряжением (DAC) контролируется стандартизированным измерением ЧР, возможна надежная и чувствительная локализация нескольких мест ЧР, даже в случае отсутствия пробоя.

Система DAC MV10 (OWTS 28) позволяет проверять состояние кабелей 6-35кВ, качество их прокладки, а так же качество монтажа муфт.

Мощное измерение ЧР включает в себя определение уровня ЧР, напряжения возникновения и затухания ЧР в соответствии со стандартами IEC 60270, IEC 60885-3 и IEC 62478. Система DAC MV10 (OWTS 28) также обеспечивает отображение ЧР с разрешением по каждой фазе (PRPD) и локализацию зарегистрированных множественных частичных разрядов. Коэффициент диэлектрических потерь определяется автоматически в ходе испытания на основании зарегистрированного затухания испытательного напряжения.

Международный опрос показал, что в большинстве случаев применения испытаний на электрическую прочность с помощью систем DAC также применялись диагностические измерения (например частичных разрядов и диэлектрических потерь). Для испытания на электрическую прочность применяется заданное количество воздействий затухающим переменным напряжением. Учитывая меньшую длительность воздействия и затухающие характеристики напряжения, получаемые в результате испытания затухающим переменным напряжением, показатели могут отличаться от показателей, полученных при испытании с непрерывным воздействием переменным напряжением.

Функциональные особенности системы для испытаний и диагностики кабелей DAC MV10 (OWTS 28):

  • Измерение уровня частичных разрядов;
  • Испытание на электрическую прочность с контролем ЧР (запись уровня ЧР выполняется для каждого цикла);
  • Комплексный режим диагностики ЧР, включающий: напряжение возникновения ЧР, напряжение затухания ЧР, анализ ЧР с разрешением по каждой фазе, поиск множественных ЧР в изоляции кабеля и во вспомогательном оборудовании методом TDR;
  • Метод испытания на электрическую прочность с испытательным напряжением равным рабочему напряжению;
  • Определение коэффициента диэлектрических потерь.

Технические характеристики системы для испытаний и диагностики кабелей DAC MV10 (OWTS 28):

Параметр Значение
Макс. выходное напряжение 1 – 30 кВпик.
Точность +/- 1%
Разрешение 0,1 кВ
Индуктивность катушки приблизительно 0,75 генри
Сопротивление катушки приблизительно 16 Ом
Диапазон частоты затух пер. напряжения 20 Гц – 800 Гц
Диапазон емкости испыт. объекта до 5 мкФ (30 кВпик.), максимально 10 мкФ
Высоковольтный зарядный ток 12 мА
Вспомогательный конденсатор SCM10 30 кВпик.
Высоковольтный переключатель LTT (фототиристор)
Встроенный системный контроллер Celeron M, XPE, 2 Гб флеш-диск ОЗУ 1024 Мб
Сбор данных интегрированная система DAQ 100 МГц, 8 бит
Калибровочный режим автоматический / ручной
Диапазон измерения ЧР 1 пКл – 100 нКл
Ширина полосы измерения ЧР В соответствии с IEC 60270
Ширина полосы локализации ЧР 150 кГц – 50 МГц, автоматическая корректировка широкого диапазона полосы локализации для коротких и длинных кабелей
Точность измерения ЧР 1 пКл
Точность локализации ЧР от 1,0 до 0,1 м
Локализация соединений методом TDR в калибровочном режиме интегрирована
Диапазон определения коэффициента диэлектрических потерь 1 x 10-3 – 5 x 10-2
Управление работой WLAN 802.11g
Аналитическое программное обеспечение DAC Explorer Комплексные просмотр, обработка, анализ данных измерений и составление отчетов
Температура окружающей среды (рабочая) от -5 °C до +55 °C, без конденсации
Температура хранения от -10 °C до +70 °C
Сетевое питание однофазное 110 – 240 В, 48 – 63 Гц, 500 ВА
Безопасность соответствует CE в части удовлетворения требований Директивы по низкому напряжению (LVD, 2006/95/EC)
Размеры и масса DAC MV10
Масса приблизительно 68 кг
Диаметр / диаметр пластины заземления Ø 610 мм / Ø 695 мм
Высота без колес 620 мм, с колесами 760 мм
Размеры транспортировочного кейса Д 790 x Ш 790 x В 920 мм
Общая масса, включая принадлежности 129 кг
Размеры и масса вспомогательного конденсатора SCM10
Масса 16,8 кг
Диаметр / диаметр пластины заземления Ø 140 мм / Ø 330 мм
Высота 870 мм
Размеры транспортировочного кейса Д 940 x Ш 400 x В 380 мм
Общая масса 34,4 кг
Наименование Количество
1 Прибор DAC MV10 (OWTS 28), включая встроенное измерительное программное обеспечение DAC 1
2 Блок управления 1
3 DAC Explorer – анализирующее ПО с многоязыковой поддержкой на CD-диске, включая 2 аппаратных USB-ключа для защиты ПО 1
4 Руководство по эксплуатации на русском языке 1
5 Высоковольтный пульт дистанционного управления M1, включая соединительный кабель и комплект ключей (2 ключа) 1
6 Высоковольтный соединительный кабель CCM10-5, 30 кВ, устойчивый к ЧР, 5 м 1
7 Шнур сетевого питания 1
8 Комплект для передвижения, включая подъемный рычаг и комплект колес (4 колеса) 1
9 Калибратор CAL141, включая соединительный кабель и пружинный зажим 1
10 Транспортировочный кейс для DAC MV10 1
11 Вспомогательный конденсатор SCM10, устойчивый к ЧР, включая высоковольтный соединительный кабель, блокировочное сопротивление, кабель заземления, кабель заземления конденсатора и транспортировочный кейс 1

Дополнительная комплектация

(Поставляется за отдельную плату)

Наименование
1 Крановый крюк для транспортировки прибора DAC MV10
2 Высоковольтный соединительный кабель, 30 кВ, устойчивый к ЧР-CCM10-5, 5 м
3 Высоковольтный соединительный кабель, 30 кВ, устойчивый к ЧР-CCM10-10, 10 м
4 Высоковольтный соединительный кабель, 30 кВ, устойчивый к ЧР-CCM10-15, 15 м
5 Высоковольтный соединительный кабель, 30 кВ, устойчивый к ЧР-CCM10-20, 20 м
6 Высоковольтный соединительный кабель, 30 кВ, устойчивый к ЧР-CCM10-25, 25 м
7 Высоковольтные соединительные кабели длиной более 25 м предлагаются по запросу
