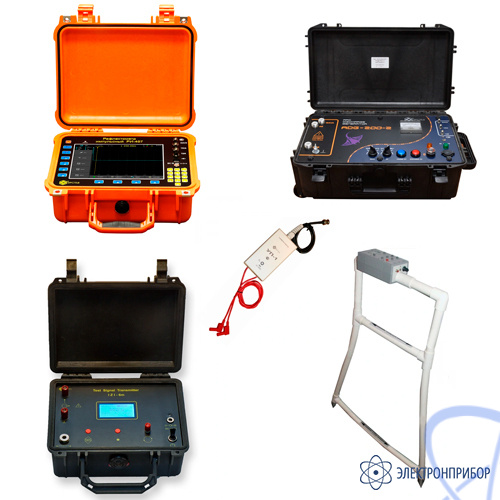

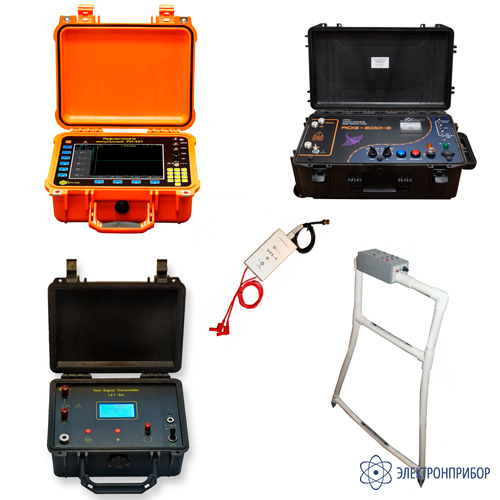

Рефлектометр для силовых линий РИ-407 СТРИЖ-С
|
|
Параметр
|
Значение
|
|
Режимы измерений
|
импульсный (TDR);
импульсно-дуговой (ARM);
волны напряжения (Decay);
волны тока (ICE)
|
|
Дисплей
|
цветной TFT 10” (800 х 600 пикселей)
|
|
Диапазон измерения расстояния (временной задержки)
|
от 0 до 256 000 м (от 0 до 2560 мкс)
|
|
Поддиапазоны измерений
|
0 – 62,5 м (0 – 0,625 мкс)
0 – 125 м (0 – 1,25 мкс)
0 – 250 м (0 – 2,5 мкс)
0 – 500 м (0 – 5 мкс)
0 – 1000 м (0 – 10 мкс)
0 – 2000 м (0 – 20 мкс)
0 – 4000 м (0 – 40 мкс)
0 – 8000 м (0 – 80 мкс)
0 – 16000 м (0 – 160 мкс
0 – 32000 м (0 – 320 мкс)
0 – 64000 м (0 – 640 мкс)
0 – 128000 м (0 – 1280 мкс)
0 – 256000 м (0 – 2560 мкс)
|
|
Погрешность измерения расстояния
|
от 0,025% до 0,2% от поддиапазона
|
|
Эффективная частота дискретизации
|
800 МГц
|
|
Выходной импеданс
|
75 Ом
|
|
Длительность зондирующего импульса
|
от 10 нс до 100 мкс
|
|
Амплитуда зондирующего импульса (на согласованную нагрузку)
|
U1 - не менее 18 В (9 В на согласованную нагрузку);
U2 - не менее 86 В (43 В на согласованную нагрузку)
|
|
Чувствительность приёмного тракта
|
не хуже 3 мВ
|
|
Диапазон перекрываемого затухания
|
не менее 83 дБ
|
|
Диапазон установки коэффициента укорочения
|
от 1,000 до 10,000, с шагом 0,001
|
|
Диапазон регулировки временной задержки (импульсно-дуговой метод)
|
от 0 до 50 мс, с шагом 0,2 мс
|
|
Синхронизация (импульсно-дуговой метод)
|
измерительный вход
вход TRIG
|
|
Синхронизация по амплитуде (волновой метод)
|
от -165 до +165 В, с шагом 2 В
|
|
Объем энергонезависимой памяти для рефлектограмм
|
не менее 1000 рефлектограмм
|
|
Интерфейс с ПК
|
через внешний накопитель USB-Flash
|
|
Время непрерывной работы от аккумуляторной батареи
|
не менее 6 часов
|
|
Время непрерывной работы через сетевой адаптер
|
не ограничено
|
|
Диапазон рабочих температур
|
от -20 °С до +40 °С
|
|
Габаритные размеры
|
152 х 339 х 295 мм
|
|
Масса прибора с аккумуляторной батареей
|
не более 4 кг
|
|

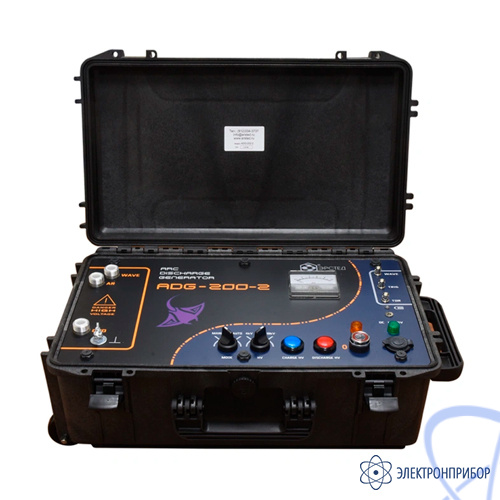

Генератор дуговых разрядов ADG-200-2 СКАТ-М
|
|
Диапазон регулировки выходного напряжения
|
0…10 кВ
|
|
Ступени выходного напряжения
|
4 кВ, 10 кВ
|
|
Режимы заряда
|
прямой заряд кабеля до пробоя (AUTO),
заряд встроенного конденсатора (MANUAL)
|
|
Максимальная запасенная энергия
|
200 Дж
|
|
Время затягивания дуги
|
1...10 мс (зависит от внешних условий)
|
|
Минимальный интервал времени между последовательными разрядами
|
определяется оператором, но не менее 20 с
|
|
Максимально допустимые импульсные напряжения на всех низковольтных разъемах, предназначенных для подключения к рефлектометру, не превышают
|
на разъеме TDR — 60 В,
на разъеме WAVE – 120 В,
на разъеме TRIG – 20 В
|
|
Питание
|
автономное – аккумулятор 12 В, 12 А/ч
|
|
Диапазон рабочих температур
|
-20...+40 °С
|
|
Габаритные размеры
|
570 х 350 х 200 мм
|
|
Масса, не более
|
17 кг
|
|

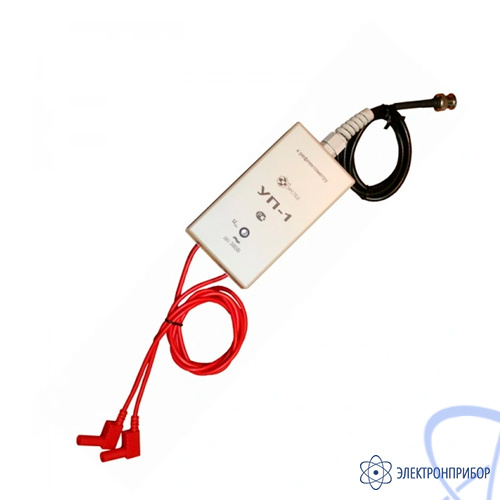

Устройство переходное УП-1
|
|
Максимально допустимое напряжение на входе
|
380 В
|
|
Индикация напряжения на линии
|
от 50 В
|
|
Диапазон рабочих температур
|
- 20 … + 40 °С
|
|
Габаритные размеры
|
120 х 65 х 40 мм
|
|
Масса
|
не более 0,2 кг
|
|
Защита от пыли и воды
|
соответствует степени защиты IP54 по ГОСТ 14254-96
|
|
Вибро- и ударопрочность
|
в соответствии с ГОСТ 12997-84
|
|
Генератор ИЗИ-6М
|
|
Заводские частоты
|
7 Гц, 893 Гц, 2,43 кГц, 8,93 кГц для работы совместно с приемниками ТИ-05-3, ТДИ-05М-3 и ТДИ-МА
|
|
Диапазон установки пользовательских частот
|
300 Гц – 40000 Гц
|
|
Точность установки пользовательских частот
|
не более ±0,5% от устанавливаемого значения частоты
|
|
Шаг установки пользовательских частот
|
1,0 Гц
|
|
Временной интервал следования зондирующих импульсов в режиме ИГ
|
пачка – 0,375 секунд, пауза – 0,125 секунд
|
|
Выходная мощность
|
1…6 Вт в зависимости от нагрузки в диапазоне 1,5 Ом … 1 кОм
|
|
Измерение напряжения
|
0 .. 400 В (постоянное, переменное)
|
|
Управление
|
управление через меню, монохромный ЖКИ дисплей 128*64 точки с подсветкой
|
|
Дистанционное управление
|
мощностью и рабочими частотами на расстояниях до 1 км. (опция поставляется по заказу)
|
|
Возможность неконтактного подключения к трассе
|
выносной герметичный резонансный индуктор
|
|
Согласование с нагрузкой
|
автоматическое
|
|
Время непрерывной работы
|
не менее 10 часов, в зависимости от нагрузки при температуре 10°С. . +30°С
|
|
Электропитание
|
встроенный аккумулятор 12 В, внешний источник 12 В, сеть 220 В, 50 Гц через адаптер
|
|
Масса c аккумулятором
|
4,5 кг
|
|
Диапазон рабочих температур
|
-20°С …+50°С при влажности до 95%, без конденсата
|
|
Совместимые по параметрам сигнала приемники
|
ТДИ-МА, ТИ-05-3, ТДИ-05м-3 и ЛЮБЫЕ приемники в частотном диапазоне 300 Гц … 40 кГц
|
|

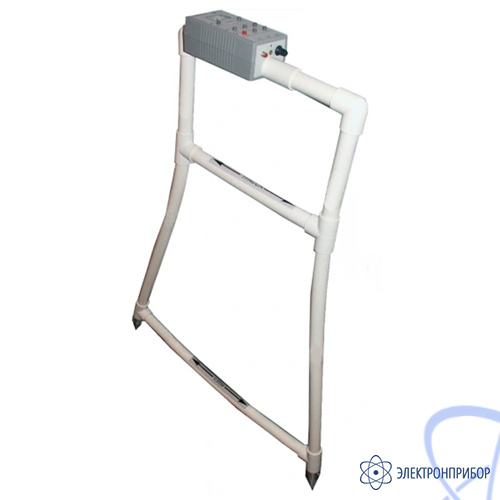

Трассодефектоискатель ТДИ-05М-3
|
|
Методы поиска
|
индукционный и контактный
|
|
Рабочие частоты, индукционный метод
|
50 Гц, 893 Гц, 2430 Гц, 8930 Гц
|
|
Рабочие частоты, контактный метод
|
50 Гц, 893 Гц, 2430 Гц, 8930 Гц
|
|
Активная фильтрация
|
аналоговая
|
|
Вывод информации
|
измерительная головка, головные телефоны
|
|
Время непрерывной работы, не менее
|
40 часов, зависит от состояния аккумулятора
|
|
Габаритные размеры
|
960 х 650 х 75 мм
|
|
Масса
|
не более 1,8 кг
|
|
Диапазон рабочих температур
|
-15...+40 °С
|
|
Совместимые по параметрам сигнала генераторы
|
источник зондирующих импульсов ИЗИ-6М или ИЗИ-100
|
