Под заказ
№ | Наименование | Количество |
1 | Трансформатор повышающий СА911-110 | 1 |
2 | Кабель высоковольтный КВ1 СА911 | 1 |
3 | Кабель высоковольтный КВ2 СА911 | 1 |
4 | Кабель питания КП1 СА911 | 1 |
5 | Тележка ТП 110 кВ (комплект СА911-110) | 1 |
6 | Паспорт | 1 |
Параметр | Значение | |
"а35" - "х" | "а110" - "х" | |
Номинальное первичное напряжение, В | 167 | 167 |
Наибольшее первичное напряжение, В | 220 | 220 |
Номинальное вторичное напряжение, кВ | 35 | 110/√3 |
Наибольшее вторичное напряжение, кВ | 46 | 84 |
Испытательное напряжение в течение 1 мин, кВ | 91,5 | |
Номинальная мощность, кВ·А | 4 | |
Кратковременная мощность в течение 2 минут при ПВ 20,%, кВ·А | 15 | |
Температура окружающего воздуха, °C | 0...40 | |
Относительная влажность воздуха, % | до 80 при температуре 25 °С | |
Размеры, мм | 570 х 505 х 660 | |
Масса, кг | 120 |
Под заказ
№ | Наименование | Количество |
1 | Трансформатор повышающий СА911-35 | 1 |
2 | Кабель высоковольтный КВ1 СА911 | 1 |
3 | Кабель высоковольтный КВ2 СА911 | 1 |
4 | Кабель питания КП1 СА911 | 1 |
5 | Тележка 35 кВ (комплект СА911-35) | 1 |
6 | Паспорт | 1 |
Параметр | Значение |
Номинальное первичное напряжение, В | 167 |
Наибольшее первичное напряжение, В | 220 |
Номинальное вторичное напряжение, кВ | 35 |
Наибольшее вторичное напряжение, кВ | 46 |
Испытательное напряжение в течение 1 мин, кВ | 52,5 |
Номинальная мощность, кВ·А | 1,5 |
Кратковременная мощность в течение 2 минут при ПВ 20,%, кВ·А | 5 |
Температура окружающего воздуха, °C | 0...40 |
Относительная влажность воздуха, % | до 80 при температуре 25 °С |
Размеры, мм | 341 х 420 х 485 |
Масса, кг | 58 |
Под заказ
№ | Наименование | Количество |
1 | Трансформатор повышающий СА910-10 | 1 |
2 | Кабель высоковольтный КВ3(А) СА920 | 1 |
3 | Кабель высоковольтный КВ3(Х) СА920 | 1 |
4 | Кабель высоковольтный КВ2(А) СА910-10 | 1 |
5 | Кабель высоковольтный КВ2(B) СА910-10 | 1 |
6 | Кабель высоковольтный КВ2(C) СА910-10 | 1 |
7 | Кабель питания КП1(10Т) СА910-10 | 1 |
8 | Кронштейн | 1 |
9 | Паспорт | 1 |
Параметр | Значение |
Номинальное первичное напряжение, В | 285 |
Номинальное вторичное напряжение, кВ | 10 |
Наибольшее рабочее напряжение, кВ | 13,2 |
Испытательное напряжение в течение 1 минуты, кВ | 15 |
Номинальная частота, Гц | 50 |
Номинальная мощность | 1,25 |
Мощность в течение 30 мин при ПВ 20%*, кВ·А | 2,5 |
Кратковременная мощность в течение 2 минут при ПВ 10 %**, кВ·А | 5 |
Число фаз | 3 |
Условное обозначение схемы и группы соединения обмоток | Ун/Ун-0 |
Температура окружающего воздуха, °С | 0…40 |
Относительная влажность воздуха, % | до 80 при температуре 25 °С |
Габаритные размеры, не более, мм | 420х260х290 |
Масса, не более, кг | 39 |
Примечание:
* По истечении 30 минут непрерывной работы СА910-10 необходимо сделать перерыв в работе не менее 120 минут.
** По истечении 2 минут непрерывной работы СА910-10 необходимо сделать перерыв в работе не менее 18 минут.
Под заказ
№ | Наименование | Количество |
1 | Трансформатор напряжения эталонный СА921-110 | 1 |
2 | Руководство по эксплуатации. Часть 1. Техническая эксплуатация | 1 |
3 | Руководство по эксплуатации. Часть 2. Методика поверки | 1 |
4 | Паспорт | 1 |
Параметр | Значение | ||||
Номинальное напряжение первичной обмотки*, кВ | 27,5/√3 | 27,5 | 35/√3 | 35 | 100/√3 |
Номинальное напряжение вторичной обмотки*, В | 100/√3 | 100 | 100/√3 | 100 | 100/√3, 100 |
Номинальная частота, Гц | 50 | ||||
Номинальная нагрузка**, См | 10-5 | ||||
Пределы допускаемой основной относительной погрешности напряжения, % | ± 0,05 | ||||
Пределы допускаемой основной абсолютной угловой погрешности, мин | ± 3 | ||||
Диапазон значений напряжения, при котором погрешности соответствуют нормированным значениям, % от номинального | 80...120 * | ||||
Температура окружающего воздуха, °C | 0...40 | ||||
Относительная влажность воздуха, % | до 80 при температуре 25 °С | ||||
Размеры, мм | 310×415×455 | ||||
Масса, кг | 46 |
Примечание:
* Ряд номинальных напряжений может быть расширен по согласованию.
** Входное сопротивление прибора сравнения должно быть не менее 100 кОм. Подключение нагрузочного сопротивления к обмотке низшего напряжения не требуется.
Под заказ
№ | Наименование | Количество |
1 | Трансформатор напряжения эталонный СА921-35 | 1 |
2 | Руководство по эксплуатации. Часть 1. Техническая эксплуатация | 1 |
3 | Руководство по эксплуатации. Часть 2. Методика поверки | 1 |
4 | Паспорт | 1 |
Параметр | Значение | |||
Номинальное напряжение первичной обмотки*, кВ | 27,5/√3 | 27,5 | 35/√3 | 35 |
Номинальное напряжение вторичной обмотки*, В | 100/√3 | 100 | 100/√3 | 100 |
Номинальная частота, Гц | 50 | |||
Номинальная нагрузка**, См | 10-5 | |||
Пределы допускаемой основной относительной погрешности напряжения, % | ± 0,05 | |||
Пределы допускаемой основной абсолютной угловой погрешности, мин | ± 3 | |||
Диапазон значений напряжения, при котором погрешности соответствуют нормированным значениям, % от номинального | 80...120 * | |||
Температура окружающего воздуха, °C | 0...40 | |||
Относительная влажность воздуха, % | до 80 при температуре 25 °С | |||
Размеры, мм | 310×415×455 | |||
Масса, кг | 46 |
Примечание:
* Ряд номинальных напряжений может быть расширен по согласованию.
** Входное сопротивление прибора сравнения должно быть не менее 100 кОм. Подключение нагрузочного сопротивления к обмотке низшего напряжения не требуется.
Под заказ
№ | Наименование | Количество |
1 | Трансформатор напряжения эталонный СА920-10 | 1 |
2 | Кабель высоковольтный КВ1(А) | 1 |
3 | Кабель высоковольтный КВ1(Х) | 1 |
4 | Кабель низковольтный КН1(10) | 1 |
5 | Кабель низковольтный КН2(10) (комплект СА920-10) | 1 |
6 | Кронштейн (для стационарного использования) | 1 |
7 | Руководство по эксплуатации. Часть 1. Техническая эксплуатация | 1 |
8 | Руководство по эксплуатации. Часть 2. Методика поверки | 1 |
9 | Паспорт | 1 |
Параметр | Значение | |||
Номинальное напряжение первичной обмотки, кВ * | 6/√3 | 6 | 10/√3 | 10 |
Номинальное напряжение вторичной обмотки, В * | 100/√3 | 100 | 100/√3 | 100 |
Номинальная частота, Гц | 50 | |||
Номинальная нагрузка**, См | 10-5 | |||
Пределы допускаемой основной относительной погрешности напряжения, % | ± 0,05 | |||
Пределы допускаемой основной абсолютной угловой погрешности, мин | ± 3 | |||
Диапазон значений напряжения, при котором погрешности соответствуют нормированным значениям, % от номинального | 80...120 | |||
Температура окружающего воздуха, °C | 0...40 | |||
Относительная влажность воздуха, % | до 80 при температуре 25 °С | |||
Размеры, мм | 250×220×260 | |||
Масса, кг | 20 |
* Ряд номинальных напряжений может быть расширен по согласованию.
** Входное сопротивление прибора сравнения должно быть не менее 100 кОм. Подключение нагрузочного сопротивления к обмотке НН не требуется.
Под заказ
№ | Наименование | Количество |
1 | Эталонный трансформатор тока ТТИП-5/1 | 1 |
Под заказ
№ | Наименование | Количество |
1. | Эталонный трансформатор тока измерительный ТТИП-100/5(1) | 1 |
2. | Свидетельство о поверке | 1 |
3. | Руководство по эксплуатации | 1 |
4. | Упаковка | 1 |
Параметр | Значение |
Класс точности по ГОСТ 23624–2001 | 0,05 |
Номинальные значения первичного тока, I1ном, А | 5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 80; 100 |
Номинальное значение вторичного тока, I2ном, А | 5 и 1 |
Номинальное значение напряжения первичной обмотки, кВ | 0,66 |
Номинальное значение вторичной нагрузки при cos φ = 1, ВА | 5 при I2ном = 5 А |
2 при I2ном = 1 А | |
Габаритные размеры, мм, не более | 360 × 170 × 310 |
Масса, кг, не более | 20 |
Наработка на отказ в рабочих условиях применения, ч, не менее | 50 000 |
Средний срок службы, лет, не менее | 25 |
Продолжительность непрерывной работы | 20 мин. |
Продолжительность нерабочего интервала | 20 мин. |
Испытательные напряжения обмоток | 3 кВ |
Под заказ
№ | Наименование | Количество |
1. | Эталонный трансформатор тока измерительный ТТИП-5000/5(1) | 1 |
2. | Свидетельство о поверке | 1 |
3. | Руководство по эксплуатации | 1 |
4. | Упаковка | 1 |
Параметр | Значение |
Класс точности по ГОСТ 23624–2001 | 0,05 |
Номинальные значения первичного тока, I1ном, А | 150; 200; 250; 300; 400; 500; 600; 750; 800; 1000; 1200; 1500; 2000; 3000; 4000; 5000 |
Номинальное значение вторичного тока, I2ном, А | 5 |
Номинальное значение напряжения первичной обмотки, кВ | 0,66 |
Номинальное значение вторичной нагрузки при cos φ = 1, ВА | 5 при I2ном = 5 А |
2 при I2ном = 1 А | |
Габаритные размеры, мм, не более | 360 × 170 × 310 |
Масса, кг, не более | 20 |
Наработка на отказ в рабочих условиях применения, ч, не менее | 50 000 |
Средний срок службы, лет, не менее | 25 |
Продолжительность непрерывной работы | 20 мин. |
Продолжительность нерабочего интервала | 20 мин. |
Испытательные напряжения обмоток | 3 кВ |
Под заказ
№ | Наименование | Количество |
1. | Эталонный трансформатор тока измерительный ТТИП-100/5 | 1 |
2. | Свидетельство о поверке | 1 |
3. | Провод для подключения вторичных обмоток ТТИП (ВОЭТ) | 1 |
4. | Провод для подключения вторичных обмоток поверяемого ТТ (ВОПТ) | 1 |
5. | Руководство по эксплуатации | 1 |
6. | Упаковка | 1 |
Параметр | Значение |
Класс точности по ГОСТ 23624–2001 | 0,05 |
Номинальные значения первичного тока, I1ном, А | 5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 80; 100 |
Номинальное значение вторичного тока, I2ном, А | 5 |
Номинальное значение напряжения первичной обмотки, кВ | 0,66 |
Номинальное значение вторичной нагрузки при cos φ = 1, ВА | 5 |
Габаритные размеры, мм, не более | 360 × 170 × 310 |
Масса, кг, не более | 20 |
Наработка на отказ в рабочих условиях применения, ч, не менее | 50 000 |
Средний срок службы, лет, не менее | 25 |
Продолжительность непрерывной работы | 20 мин |
Продолжительность нерабочего интервала | 20 мин |
Испытательные напряжения обмоток | 3 кВ |
Под заказ
№ | Наименование | Количество |
1. | Эталонный трансформатор тока измерительный ТТИП-5000/5 | 1 |
2. | Руководство по эксплуатации | 1 |
3. | Упаковка | 1 |
4. | Свидетельство о поверке | 1 |
5. | Провод для подключения вторичных обмоток ТТИП (ВОЭТ) | 1 |
6. | Провод для подключения вторичных обмоток поверяемого ТТ (ВОПТ) | 1 |
7. | Закоротки | 3 |
Параметр | Значение |
Класс точности по ГОСТ 23624–2001 | 0,05 |
Номинальные значения первичного тока, I1ном, А | 150; 200; 250; 300; 400; 500; 600; 750; 800; 1000; 1200; 1500; 2000; 3000; 4000; 5000 |
Номинальное значение вторичного тока, I2ном, А | 5 |
Номинальное значение напряжения первичной обмотки, кВ | 0,66 |
Номинальное значение вторичной нагрузки при cos φ = 1, ВА | 5 |
Габаритные размеры, мм, не более | 360 × 170 × 310 |
Масса, кг, не более | 20 |
Наработка на отказ в рабочих условиях применения, ч, не менее | 50 000 |
Средний срок службы, лет, не менее | 25 |
Продолжительность непрерывной работы | 20 мин |
Продолжительность нерабочего интервала | 20 мин |
Испытательные напряжения обмоток | 3 кВ |
Под заказ
№ | Наименование | Количество |
1 | Трансформатор тока эталонный СА535.2 | 1 |
2 | Расширитель диапазона РД564 | 1 |
3 | Кабель измерительный КИ564 | 1 |
4 | Кабель измерительный КИ535 | 1 |
5 | Преобразователь “USB to RS-232” | 1 |
6 | Кабель интерфейсный последовательного порта RS-232 | 1 |
7 | Кабель питания | 1 |
8 | Диск с программным обеспечением | 1 |
9 | Сумка укладочная для трансформатора СА535 | 1 |
10 | Сумка укладочная для расширителя РД564 | 1 |
11 | Руководство по эксплуатации. Часть 1. Техническая эксплуатация | 1 |
12 | Руководство по эксплуатации. Часть 2. Методика поверки | 1 |
13 | Паспорт | 1 |
Параметр | Значение | |
СА535.1 | СА535.2 | |
Диапазон силы первичного тока относительно номинального значения | 1…120 % или 1...150 % вариант определяется при заказе | |
Номинальные значения силы первичного тока | 5; 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 80; 100; 125; 150; 200; 250; 300; 400; 500; 600 А | 0,5; 1; 1,5; 2; 2,5; 3; 4; 5; 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 80; 100; 125; 150; 175; 200; 250; 300; 400; 500; 600 А |
Номинальные значения силы первичного тока при использовании РД564 | 750; 800; 1000; 1200; 1250; 1500; 1600; 2000; 3000; 4000; 5000* А | |
Номинальное значение силы вторичного тока | 5 А при использовании совместно с СА507 возможна поверка ТТ с номинальными значениями I2H 1 А и 5 А | |
Номинальная вторичная нагрузка | 2,5 В?А при коэффициенте мощности нагрузки, равном 1 | |
Пределы допускаемой основной токовой погрешности | ± 0,02 % | |
Пределы допускаемой основной угловой погрешности | ± 1,5 мин | |
Параметр | Значение | |
Общие характеристики | ||
Электропитание прибора: - Номинальное напряжение - Номинальная частота |
220/230 В 50 Гц |
|
Температура окружающего воздуха | 0...40 °C | |
Относительная влажность воздуха | до 80 % при температуре 25 °С | |
Размеры | СА535 - 470 × 375 × 145 мм РД564 - 110 x 210 x 350 мм |
|
Масса | СА535 - 17 кг РД564 - 7 кг |
* Ряд значений может быть расширен по согласованию.
[TYPE] => HTML ) [~DESCRIPTION] => ) [MOD] => Array ( [ID] => 86 [IBLOCK_ID] => 1 [NAME] => Модификации [ACTIVE] => Y [SORT] => 500 [CODE] => MOD [DEFAULT_VALUE] => [PROPERTY_TYPE] => S [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => ElementXmlID [USER_TYPE_SETTINGS] => [HINT] => [~NAME] => Модификации [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => 0 [PROPERTY_VALUE_ID] => 161449 [DESCRIPTION] => [~VALUE] => 0 [~DESCRIPTION] => ) [CERTIFICATES] => Array ( [ID] => 87 [IBLOCK_ID] => 1 [NAME] => Сертификаты [ACTIVE] => Y [SORT] => 500 [CODE] => CERTIFICATES [DEFAULT_VALUE] => [PROPERTY_TYPE] => F [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => Y [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => Y [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [~NAME] => Сертификаты [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => [PROPERTY_VALUE_ID] => [DESCRIPTION] => [~DESCRIPTION] => [~VALUE] => ) [AVAILABLE] => Array ( [ID] => 88 [IBLOCK_ID] => 1 [NAME] => Наличие [ACTIVE] => Y [SORT] => 500 [CODE] => AVAILABLE [DEFAULT_VALUE] => [PROPERTY_TYPE] => L [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [~NAME] => Наличие [~DEFAULT_VALUE] => [VALUE_ENUM] => Под заказ [VALUE_XML_ID] => NO [VALUE_SORT] => 500 [VALUE] => Под заказ [PROPERTY_VALUE_ID] => 839327 [VALUE_ENUM_ID] => 48 [DESCRIPTION] => [~VALUE] => Под заказ [~DESCRIPTION] => ) [VERIFICATION] => Array ( [ID] => 92 [IBLOCK_ID] => 1 [NAME] => Цена поверки [ACTIVE] => Y [SORT] => 500 [CODE] => VERIFICATION [DEFAULT_VALUE] => [PROPERTY_TYPE] => S [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [~NAME] => Цена поверки [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => [PROPERTY_VALUE_ID] => [DESCRIPTION] => [~DESCRIPTION] => [~VALUE] => ) [VERIFICATION_INCLUDE] => Array ( [ID] => 93 [IBLOCK_ID] => 1 [NAME] => Поверка включена в стоимость? [ACTIVE] => Y [SORT] => 500 [CODE] => VERIFICATION_INCLUDE [DEFAULT_VALUE] => [PROPERTY_TYPE] => L [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => C [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [~NAME] => Поверка включена в стоимость? [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => [PROPERTY_VALUE_ID] => [DESCRIPTION] => [~DESCRIPTION] => [~VALUE] => [VALUE_ENUM_ID] => ) [MIN_TEMP] => Array ( [ID] => 94 [IBLOCK_ID] => 1 [NAME] => Нижний предел диапазона измерения температуры [ACTIVE] => Y [SORT] => 500 [CODE] => MIN_TEMP [DEFAULT_VALUE] => [PROPERTY_TYPE] => N [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [~NAME] => Нижний предел диапазона измерения температуры [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => [PROPERTY_VALUE_ID] => [DESCRIPTION] => [~DESCRIPTION] => [~VALUE] => ) [MAX_TEMP] => Array ( [ID] => 95 [IBLOCK_ID] => 1 [NAME] => Верхний предел диапазона измерения температуры [ACTIVE] => Y [SORT] => 500 [CODE] => MAX_TEMP [DEFAULT_VALUE] => [PROPERTY_TYPE] => N [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [~NAME] => Верхний предел диапазона измерения температуры [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => [PROPERTY_VALUE_ID] => [DESCRIPTION] => [~DESCRIPTION] => [~VALUE] => ) [EMMISIVITY_COEF] => Array ( [ID] => 96 [IBLOCK_ID] => 1 [NAME] => Коэффициент излучения [ACTIVE] => Y [SORT] => 500 [CODE] => EMMISIVITY_COEF [DEFAULT_VALUE] => [PROPERTY_TYPE] => L [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [~NAME] => Коэффициент излучения [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => [PROPERTY_VALUE_ID] => [DESCRIPTION] => [~DESCRIPTION] => [~VALUE] => [VALUE_ENUM_ID] => ) [DS] => Array ( [ID] => 97 [IBLOCK_ID] => 1 [NAME] => Показатель визирования [ACTIVE] => Y [SORT] => 500 [CODE] => DS [DEFAULT_VALUE] => [PROPERTY_TYPE] => S [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [~NAME] => Показатель визирования [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => [PROPERTY_VALUE_ID] => [DESCRIPTION] => [~DESCRIPTION] => [~VALUE] => ) [CHANGE] => Array ( [ID] => 99 [IBLOCK_ID] => 1 [NAME] => Замена [ACTIVE] => Y [SORT] => 500 [CODE] => CHANGE [DEFAULT_VALUE] => [PROPERTY_TYPE] => E [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => Y [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 1 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => EAutocomplete [USER_TYPE_SETTINGS] => Array ( [VIEW] => T [SHOW_ADD] => N [MAX_WIDTH] => 0 [MIN_HEIGHT] => 24 [MAX_HEIGHT] => 1000 [BAN_SYM] => ,; [REP_SYM] => [OTHER_REP_SYM] => [IBLOCK_MESS] => N ) [HINT] => [~NAME] => Замена [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => [PROPERTY_VALUE_ID] => [DESCRIPTION] => [~DESCRIPTION] => [~VALUE] => ) [ACTIONS] => Array ( [ID] => 102 [IBLOCK_ID] => 1 [NAME] => Акции [ACTIVE] => Y [SORT] => 500 [CODE] => ACTIONS [DEFAULT_VALUE] => [PROPERTY_TYPE] => L [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => C [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [~NAME] => Акции [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => [PROPERTY_VALUE_ID] => [DESCRIPTION] => [~DESCRIPTION] => [~VALUE] => [VALUE_ENUM_ID] => ) [NEW] => Array ( [ID] => 103 [IBLOCK_ID] => 1 [NAME] => Новинки [ACTIVE] => Y [SORT] => 500 [CODE] => NEW [DEFAULT_VALUE] => [PROPERTY_TYPE] => L [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => C [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [~NAME] => Новинки [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => [PROPERTY_VALUE_ID] => [DESCRIPTION] => [~DESCRIPTION] => [~VALUE] => [VALUE_ENUM_ID] => ) [ACTIONS_PRICE] => Array ( [ID] => 104 [IBLOCK_ID] => 1 [NAME] => Цена по акции [ACTIVE] => Y [SORT] => 500 [CODE] => ACTIONS_PRICE [DEFAULT_VALUE] => [PROPERTY_TYPE] => S [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [~NAME] => Цена по акции [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => [PROPERTY_VALUE_ID] => [DESCRIPTION] => [~DESCRIPTION] => [~VALUE] => ) [REVIEWS] => Array ( [ID] => 109 [IBLOCK_ID] => 1 [NAME] => Отзывы [ACTIVE] => Y [SORT] => 500 [CODE] => REVIEWS [DEFAULT_VALUE] => [PROPERTY_TYPE] => F [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => Y [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [~NAME] => Отзывы [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => [PROPERTY_VALUE_ID] => [DESCRIPTION] => [~DESCRIPTION] => [~VALUE] => ) [MAXTEST] => Array ( [ID] => 110 [IBLOCK_ID] => 1 [NAME] => Максимальное тестовое напряжение [ACTIVE] => Y [SORT] => 500 [CODE] => MAXTEST [DEFAULT_VALUE] => [PROPERTY_TYPE] => S [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [~NAME] => Максимальное тестовое напряжение [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => [PROPERTY_VALUE_ID] => [DESCRIPTION] => [~DESCRIPTION] => [~VALUE] => ) [SOURCE] => Array ( [ID] => 111 [IBLOCK_ID] => 1 [NAME] => Питание [ACTIVE] => Y [SORT] => 500 [CODE] => SOURCE [DEFAULT_VALUE] => [PROPERTY_TYPE] => L [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [~NAME] => Питание [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => [PROPERTY_VALUE_ID] => [DESCRIPTION] => [~DESCRIPTION] => [~VALUE] => [VALUE_ENUM_ID] => ) [FUNCTION] => Array ( [ID] => 112 [IBLOCK_ID] => 1 [NAME] => Дополнительные и диагностические функции [ACTIVE] => Y [SORT] => 500 [CODE] => FUNCTION [DEFAULT_VALUE] => [PROPERTY_TYPE] => L [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => Y [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [~NAME] => Дополнительные и диагностические функции [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => [PROPERTY_VALUE_ID] => [DESCRIPTION] => [~DESCRIPTION] => [~VALUE] => [VALUE_ENUM_ID] => ) )Под заказ
№ | Наименование | Количество |
1 | Трансформатор тока эталонный СА535.1 | 1 |
2 | Расширитель диапазона РД564 | 1 |
3 | Кабель измерительный КИ564 | 1 |
4 | Кабель измерительный КИ535 | 1 |
5 | Преобразователь “USB to RS-232” | 1 |
6 | Кабель интерфейсный последовательного порта RS-232 | 1 |
7 | Кабель питания | 1 |
8 | Диск с программным обеспечением | 1 |
9 | Сумка укладочная для трансформатора СА535 | 1 |
10 | Сумка укладочная для расширителя РД564 | 1 |
11 | Руководство по эксплуатации. Часть 1. Техническая эксплуатация | 1 |
12 | Руководство по эксплуатации. Часть 2. Методика поверки | 1 |
13 | Паспорт | 1 |
Параметр | Значение | |
СА535.1 | СА535.2 | |
Диапазон силы первичного тока относительно номинального значения | 1…120 % или 1...150 % вариант определяется при заказе | |
Номинальные значения силы первичного тока | 5; 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 80; 100; 125; 150; 200; 250; 300; 400; 500; 600 А | 0,5; 1; 1,5; 2; 2,5; 3; 4; 5; 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 80; 100; 125; 150; 175; 200; 250; 300; 400; 500; 600 А |
Номинальные значения силы первичного тока при использовании РД564 | 750; 800; 1000; 1200; 1250; 1500; 1600; 2000; 3000; 4000; 5000* А | |
Номинальное значение силы вторичного тока | 5 А при использовании совместно с СА507 возможна поверка ТТ с номинальными значениями I2H 1 А и 5 А | |
Номинальная вторичная нагрузка | 2,5 В?А при коэффициенте мощности нагрузки, равном 1 | |
Пределы допускаемой основной токовой погрешности | ± 0,02 % | |
Пределы допускаемой основной угловой погрешности | ± 1,5 мин | |
Параметр | Значение | |
Общие характеристики | ||
Электропитание прибора: - Номинальное напряжение - Номинальная частота |
220/230 В 50 Гц |
|
Температура окружающего воздуха | 0...40 °C | |
Относительная влажность воздуха | до 80 % при температуре 25 °С | |
Размеры | СА535 - 470 × 375 × 145 мм РД564 - 110 x 210 x 350 мм |
|
Масса | СА535 - 17 кг РД564 - 7 кг |
* Ряд значений может быть расширен по согласованию.
[TYPE] => HTML ) [~DESCRIPTION] => ) [MOD] => Array ( [ID] => 86 [IBLOCK_ID] => 1 [NAME] => Модификации [ACTIVE] => Y [SORT] => 500 [CODE] => MOD [DEFAULT_VALUE] => [PROPERTY_TYPE] => S [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => ElementXmlID [USER_TYPE_SETTINGS] => [HINT] => [~NAME] => Модификации [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => 0 [PROPERTY_VALUE_ID] => 161447 [DESCRIPTION] => [~VALUE] => 0 [~DESCRIPTION] => ) [CERTIFICATES] => Array ( [ID] => 87 [IBLOCK_ID] => 1 [NAME] => Сертификаты [ACTIVE] => Y [SORT] => 500 [CODE] => CERTIFICATES [DEFAULT_VALUE] => [PROPERTY_TYPE] => F [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => Y [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => Y [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [~NAME] => Сертификаты [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => [PROPERTY_VALUE_ID] => [DESCRIPTION] => [~DESCRIPTION] => [~VALUE] => ) [AVAILABLE] => Array ( [ID] => 88 [IBLOCK_ID] => 1 [NAME] => Наличие [ACTIVE] => Y [SORT] => 500 [CODE] => AVAILABLE [DEFAULT_VALUE] => [PROPERTY_TYPE] => L [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [~NAME] => Наличие [~DEFAULT_VALUE] => [VALUE_ENUM] => Под заказ [VALUE_XML_ID] => NO [VALUE_SORT] => 500 [VALUE] => Под заказ [PROPERTY_VALUE_ID] => 839326 [VALUE_ENUM_ID] => 48 [DESCRIPTION] => [~VALUE] => Под заказ [~DESCRIPTION] => ) [VERIFICATION] => Array ( [ID] => 92 [IBLOCK_ID] => 1 [NAME] => Цена поверки [ACTIVE] => Y [SORT] => 500 [CODE] => VERIFICATION [DEFAULT_VALUE] => [PROPERTY_TYPE] => S [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [~NAME] => Цена поверки [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => [PROPERTY_VALUE_ID] => [DESCRIPTION] => [~DESCRIPTION] => [~VALUE] => ) [VERIFICATION_INCLUDE] => Array ( [ID] => 93 [IBLOCK_ID] => 1 [NAME] => Поверка включена в стоимость? [ACTIVE] => Y [SORT] => 500 [CODE] => VERIFICATION_INCLUDE [DEFAULT_VALUE] => [PROPERTY_TYPE] => L [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => C [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [~NAME] => Поверка включена в стоимость? [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => [PROPERTY_VALUE_ID] => [DESCRIPTION] => [~DESCRIPTION] => [~VALUE] => [VALUE_ENUM_ID] => ) [MIN_TEMP] => Array ( [ID] => 94 [IBLOCK_ID] => 1 [NAME] => Нижний предел диапазона измерения температуры [ACTIVE] => Y [SORT] => 500 [CODE] => MIN_TEMP [DEFAULT_VALUE] => [PROPERTY_TYPE] => N [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [~NAME] => Нижний предел диапазона измерения температуры [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => [PROPERTY_VALUE_ID] => [DESCRIPTION] => [~DESCRIPTION] => [~VALUE] => ) [MAX_TEMP] => Array ( [ID] => 95 [IBLOCK_ID] => 1 [NAME] => Верхний предел диапазона измерения температуры [ACTIVE] => Y [SORT] => 500 [CODE] => MAX_TEMP [DEFAULT_VALUE] => [PROPERTY_TYPE] => N [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [~NAME] => Верхний предел диапазона измерения температуры [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => [PROPERTY_VALUE_ID] => [DESCRIPTION] => [~DESCRIPTION] => [~VALUE] => ) [EMMISIVITY_COEF] => Array ( [ID] => 96 [IBLOCK_ID] => 1 [NAME] => Коэффициент излучения [ACTIVE] => Y [SORT] => 500 [CODE] => EMMISIVITY_COEF [DEFAULT_VALUE] => [PROPERTY_TYPE] => L [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [~NAME] => Коэффициент излучения [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => [PROPERTY_VALUE_ID] => [DESCRIPTION] => [~DESCRIPTION] => [~VALUE] => [VALUE_ENUM_ID] => ) [DS] => Array ( [ID] => 97 [IBLOCK_ID] => 1 [NAME] => Показатель визирования [ACTIVE] => Y [SORT] => 500 [CODE] => DS [DEFAULT_VALUE] => [PROPERTY_TYPE] => S [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [~NAME] => Показатель визирования [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => [PROPERTY_VALUE_ID] => [DESCRIPTION] => [~DESCRIPTION] => [~VALUE] => ) [CHANGE] => Array ( [ID] => 99 [IBLOCK_ID] => 1 [NAME] => Замена [ACTIVE] => Y [SORT] => 500 [CODE] => CHANGE [DEFAULT_VALUE] => [PROPERTY_TYPE] => E [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => Y [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 1 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => EAutocomplete [USER_TYPE_SETTINGS] => Array ( [VIEW] => T [SHOW_ADD] => N [MAX_WIDTH] => 0 [MIN_HEIGHT] => 24 [MAX_HEIGHT] => 1000 [BAN_SYM] => ,; [REP_SYM] => [OTHER_REP_SYM] => [IBLOCK_MESS] => N ) [HINT] => [~NAME] => Замена [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => [PROPERTY_VALUE_ID] => [DESCRIPTION] => [~DESCRIPTION] => [~VALUE] => ) [ACTIONS] => Array ( [ID] => 102 [IBLOCK_ID] => 1 [NAME] => Акции [ACTIVE] => Y [SORT] => 500 [CODE] => ACTIONS [DEFAULT_VALUE] => [PROPERTY_TYPE] => L [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => C [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [~NAME] => Акции [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => [PROPERTY_VALUE_ID] => [DESCRIPTION] => [~DESCRIPTION] => [~VALUE] => [VALUE_ENUM_ID] => ) [NEW] => Array ( [ID] => 103 [IBLOCK_ID] => 1 [NAME] => Новинки [ACTIVE] => Y [SORT] => 500 [CODE] => NEW [DEFAULT_VALUE] => [PROPERTY_TYPE] => L [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => C [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [~NAME] => Новинки [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => [PROPERTY_VALUE_ID] => [DESCRIPTION] => [~DESCRIPTION] => [~VALUE] => [VALUE_ENUM_ID] => ) [ACTIONS_PRICE] => Array ( [ID] => 104 [IBLOCK_ID] => 1 [NAME] => Цена по акции [ACTIVE] => Y [SORT] => 500 [CODE] => ACTIONS_PRICE [DEFAULT_VALUE] => [PROPERTY_TYPE] => S [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [~NAME] => Цена по акции [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => [PROPERTY_VALUE_ID] => [DESCRIPTION] => [~DESCRIPTION] => [~VALUE] => ) [REVIEWS] => Array ( [ID] => 109 [IBLOCK_ID] => 1 [NAME] => Отзывы [ACTIVE] => Y [SORT] => 500 [CODE] => REVIEWS [DEFAULT_VALUE] => [PROPERTY_TYPE] => F [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => Y [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [~NAME] => Отзывы [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => [PROPERTY_VALUE_ID] => [DESCRIPTION] => [~DESCRIPTION] => [~VALUE] => ) [MAXTEST] => Array ( [ID] => 110 [IBLOCK_ID] => 1 [NAME] => Максимальное тестовое напряжение [ACTIVE] => Y [SORT] => 500 [CODE] => MAXTEST [DEFAULT_VALUE] => [PROPERTY_TYPE] => S [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [~NAME] => Максимальное тестовое напряжение [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => [PROPERTY_VALUE_ID] => [DESCRIPTION] => [~DESCRIPTION] => [~VALUE] => ) [SOURCE] => Array ( [ID] => 111 [IBLOCK_ID] => 1 [NAME] => Питание [ACTIVE] => Y [SORT] => 500 [CODE] => SOURCE [DEFAULT_VALUE] => [PROPERTY_TYPE] => L [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [~NAME] => Питание [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => [PROPERTY_VALUE_ID] => [DESCRIPTION] => [~DESCRIPTION] => [~VALUE] => [VALUE_ENUM_ID] => ) [FUNCTION] => Array ( [ID] => 112 [IBLOCK_ID] => 1 [NAME] => Дополнительные и диагностические функции [ACTIVE] => Y [SORT] => 500 [CODE] => FUNCTION [DEFAULT_VALUE] => [PROPERTY_TYPE] => L [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => Y [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [~NAME] => Дополнительные и диагностические функции [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => [PROPERTY_VALUE_ID] => [DESCRIPTION] => [~DESCRIPTION] => [~VALUE] => [VALUE_ENUM_ID] => ) )Под заказ
№ | Наименование | Количество |
1 | Трансформатор тока эталонный СА535.2 | 1 |
2 | Кабель измерительный КИ535 | 1 |
3 | Преобразователь “USB to RS-232” | 1 |
4 | Кабель интерфейсный последовательного порта RS-232 | 1 |
5 | Кабель питания | 1 |
6 | Диск с программным обеспечением | 1 |
7 | Сумка укладочная для трансформатора СА535 | 1 |
8 | Руководство по эксплуатации. Часть 1. Техническая эксплуатация | 1 |
9 | Руководство по эксплуатации. Часть 2. Методика поверки | 1 |
10 | Паспорт | 1 |
Параметр | Значение | |
СА535.1 | СА535.2 | |
Диапазон силы первичного тока относительно номинального значения | 1…120 % или 1...150 % вариант определяется при заказе | |
Номинальные значения силы первичного тока | 5; 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 80; 100; 125; 150; 200; 250; 300; 400; 500; 600 А | 0,5; 1; 1,5; 2; 2,5; 3; 4; 5; 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 80; 100; 125; 150; 175; 200; 250; 300; 400; 500; 600 А |
Номинальное значение силы вторичного тока | 5 А при использовании совместно с СА507 возможна поверка ТТ с номинальными значениями I2H 1 А и 5 А | |
Номинальная вторичная нагрузка | 2,5 В?А при коэффициенте мощности нагрузки, равном 1 | |
Пределы допускаемой основной токовой погрешности | ± 0,02 % | |
Пределы допускаемой основной угловой погрешности | ± 1,5 мин | |
Параметр | Значение | |
Общие характеристики | ||
Электропитание прибора: - Номинальное напряжение - Номинальная частота |
220/230 В 50 Гц |
|
Температура окружающего воздуха | 0...40 °C | |
Относительная влажность воздуха | до 80 % при температуре 25 °С | |
Размеры | 470 × 375 × 145 мм | |
Масса | 17 кг |
Под заказ
№ | Наименование | Количество |
1 | Трансформатор СА535.1 | 1 |
2 | Кабель измерительный КИ535 | 1 |
3 | Преобразователь “USB to RS-232” | 1 |
4 | Кабель интерфейсный последовательного порта RS-232 | 1 |
5 | Кабель питания | 1 |
6 | Диск с программным обеспечением | 1 |
7 | Сумка укладочная для трансформатора СА535 | 1 |
8 | Руководство по эксплуатации. Часть 1. Техническая эксплуатация | 1 |
9 | Руководство по эксплуатации. Часть 2. Методика поверки | 1 |
10 | Паспорт | 1 |
Параметр | Значение | |
СА535.1 | СА535.2 | |
Диапазон силы первичного тока относительно номинального значения | 1…120 % или 1...150 % вариант определяется при заказе | |
Номинальные значения силы первичного тока | 5; 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 80; 100; 125; 150; 200; 250; 300; 400; 500; 600 А | 0,5; 1; 1,5; 2; 2,5; 3; 4; 5; 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 80; 100; 125; 150; 175; 200; 250; 300; 400; 500; 600 А |
Номинальное значение силы вторичного тока | 5 А при использовании совместно с СА507 возможна поверка ТТ с номинальными значениями I2H 1 А и 5 А | |
Номинальная вторичная нагрузка | 2,5 В?А при коэффициенте мощности нагрузки, равном 1 | |
Пределы допускаемой основной токовой погрешности | ± 0,02 % | |
Пределы допускаемой основной угловой погрешности | ± 1,5 мин | |
Параметр | Значение | |
Общие характеристики | ||
Электропитание прибора: - Номинальное напряжение - Номинальная частота |
220/230 В 50 Гц |
|
Температура окружающего воздуха | 0...40 °C | |
Относительная влажность воздуха | до 80 % при температуре 25 °С | |
Размеры | 470 × 375 × 145 мм | |
Масса | 17 кг |
Под заказ
№ | Наименование | Количество |
1. | Трансформатор тока эталонный СА535/1 или СА535/2 | 1 |
2. | Преобразователь "USB" to RS232 | 1 |
3. | Диск с программным обеспечением | 1 |
4. | Сумка укладочная для СА535 | 1 |
5. | Кабель измерительный КИ535 | 1 |
6. | Кабель RS232 | 1 |
7. | Кабель питания | 1 |
8. | Руководство по эксплуатации. Часть 1. Техническая эксплуатация | 1 |
9. | Руководство по эксплуатации. Часть 1. Методика поверки | 1 |
10. | Паспорт | 1 |
(Поставляется по отдельному заказу)
№ | Наименование |
1. | Кабель измерительный КИ564 |
2. | Пульт управления |
3. | Расширитель диапазона РД564 |
4. | Сумка укладочная для РД564 |
Значение номинальных первичных токов эталонных трансформаторов СА535 в амперах:
0,5*; 1,0*; 2,0*; 2,5*; 3,0*; 4,0*; 5,0; 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 80; 100; 150; 200; 250; 300; 400; 500; 600; 750**, 800**, 1000**, 1200**, 1500**, 2000**, 3000**; 4000**; 5000**.
*- для исполнения СА535/2
** - при использовании расширителя диапазонов РД564
Номинальное значение силы вторичного тока трансформаторов СА535 равно 5 А.
Изменение коэффициента трансформации выполняется по командам, получаемым по интерфейсу от блока управления, компаратора СА507 или персонального компьютера
Погрешности измерений
*** По согласованию с заказчиком трансформатор тока эталонный СА535 может быть аттестован на более высокий класс.
Нормальные условия применения
Рабочие условия применения
Электропитание прибора
Мощность потребления
Масса
Габаритные размеры
Под заказ
№ | Наименование | ТТИ-5000.51 1-й разряд | ТТИ-5000.51 2-й разряд |
1 | Трансформатор тока измерительный лабораторный ТТИ-5000.51 | 1 | 1 |
2 | -1-й разряд | 1 | - |
3 | -2-й разряд | - | 1 |
4 | Кабель | 1 | 1 |
5 | Руководство по эксплуатации | 1 | 1 |
6 | Формуляр | 1 | 1 |
7 | Методика поверки | 1 | 1 |
8 | Упаковка | 1 | 1 |
Параметр | Значение | ||
Номинальное напряжение, кВ | 0,66 | ||
Номинальные значения первичного тока, А | 0,5; 1; 1,5; 2; 2,5; 3; 4; 5; 10; 15; 20; 25; 30;40; 50; 60; 75; 80; 100; 150; 200; 250; 300; 400; 500; 600; 750; 800; 1000; (1200; 1250; 1500; 2000; 2500; 3000: 4000; 5000)* * - только для номинального вторичного тока 5 А |
||
Номинальный вторичный ток, А | 5 и 1 | ||
Сопротивление вторичной нагрузки при cos φ = 1, Ом | 0,1 | ||
Номинальная частота, Гц | 50 | ||
Номинальный класс точности | 0,01 или 0,05 | ||
Пределы допускаемых погрешностей для ТТИ-5000.51 1-ого разряда | токовой, % | угловой, мин | |
I2ном,А | I1/I1ном, % | ||
5 | 0,2 1-200 |
±0,02 ±0,01 |
±1,2 ±0,6 |
1 | 1 5-200 |
±0,02 ±0,01 |
±1,2 ±0,6 |
Пределы допускаемых погрешностей для ТТИ-5000.51 2-ого разряда | токовой, % | угловой, мин | |
I2ном,А | I1/I1ном, % | ||
5 | 0,2 1-200 |
±0,10 ±0,05 |
±5,0 ±2,5 |
1 | 1 5-200 |
±0,10 ±0,05 |
±5,0 ±2,5 |
Габаритные размеры, мм, не более |
100*300*270 | ||
Масса, кг, не более |
10 | ||
Рабочая температура окружающего воздуха, °С | 10-35 | ||
Рабочая относительная влажность, % | 30-80 |
Под заказ
№ | Наименование | Количество |
1. | Трансформатор тока ТТИ-200 | 1 |
2. | Кабель соединительный | 1 |
3. | Руководство по эксплуатации | 1 |
4. | Методика поверки | 1 |
Параметр | Значения |
Номинальное напряжение, кВ | 0,66 |
Диапазон первичного тока, А | 20 ... 36000 |
Номинальный коэффициент трансформации | 200 |
Предел допускаемой относительной токовой погрешности, % | 0,01 |
Предел допускаемой абсолютной угловой погрешности, минут | 1 |
Габаритные размеры, мм, не более | 350 х 400 х 150 |
Масса, кг, не более | 20 |
Диаметр центрального отверстия, мм | 150 |
Под заказ
№ | Наименование | Количество |
1. | Трансформатор тока ТТИ-100 | 1 |
2. | Кабель соединительный | 1 |
3. | Руководство по эксплуатации | 1 |
4. | Методика поверки | 1 |
Параметр | Значения |
Номинальное напряжение, кВ | 0,66 |
Диапазон первичного тока, А | 20 ... 18 000 |
Номинальный коэффициент трансформации | 100 |
Предел допускаемой относительной токовой погрешности, % | 0,01 |
Предел допускаемой абсолютной угловой погрешности, минут | 1 |
Габаритные размеры, мм, не более | 260 х 290 х 110 |
Масса, кг, не более | 10 |
Диаметр центрального отверстия, мм | 100 |
Под заказ
№ | Наименование | Количество |
1. | Трансформатор тока ИТТ-3000.5 | 1 |
2. | Кабель соединительный | 2 |
3. | Руководство по эксплуатации | 1 |
4. | Методика поверки | 1 |
5. | Формуляр | 1 |
6. | Упаковка | 1 |
Параметр | Значения | |
ИТТ-3000.5 1-ый разряд | ИТТ-3000.5 2-ой разряд | |
Номинальное напряжение, кВ | 0,66 | |
Номинальные значения первичного тока, А | 1; 1,5; 2; 2,5; 3; 4; 5; 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 80; 100; 150; 200; 250; 300; 400; 500; 600; 750; 800; 1000; 1200; 1500; 2000 | |
Номинальный вторичный ток, А | 5 | |
Номинальная вторичная нагрузка при cosφ = 1, ВА | 5 | |
Номинальная частота, Гц | 50 | |
Класс точности | 0,01 | 0,05 |
Разряд | 1-ый | 2-ой |
Пределы допускаемой относительной токовой погрешности ИТТ при I/Iн, % | ||
1 5 20 100 120 |
0,03 0,014 0,01 0,01 0,01 |
0,15 0,07 0,05 0,05 0,05 |
Пределы допускаемой абсолютной угловой погрешности ИТТ при I/Iн, % | ||
1 5 20 100 120 |
1,2 0,6 0,4 0,4 0,4 |
6,0 3,0 2,0 2,0 2,0 |
Общие характеристики | ||
Рабочая температура окружающего воздуха, °С | 10-35 | |
Рабочая относительная влажность, % | 30-80 | |
Габаритные размеры, мм, не более | 270х110х300 | |
Масса, кг, не более | 10 | |
Наработка на отказ, час, не менее | 10000 |
Под заказ
№ | Наименование | Количество |
1. | трансформатор тока ТТЭ-3000.5 | 1 |
2. | руководство по эксплуатации | 1 |
3. | методика поверки | 1 |
Параметр | Значения |
Номинальное напряжение, кВ | 0,66 |
Номинальные значения первичного тока , А | 0,5; 1; 1,5, 2; 2,5; 3; 4; 5; 7,5; 10; 15; 20; 25; 30; 40; 50;60; 75; 80; 100; 150; 200; 250; 300; 400; 500; 600; 750; 800; 1000; 1200; 1250; 1500; 2000; 2500; 3000 (4000; 5000*) |
Номинальный вторичный ток, А | 5 (1**) |
Предел допускаемой токовой погрешности, % | 0,003 |
Предел допускаемой угловой погрешности, мин | 0,2 |
Габаритные размеры, мм, не более | 260х360х105 |
Масса, кг, не более | 15 |
Диаметр центрального отверстия, мм | 78 |
* - модификация до 5000А;
** - 1А для первичных номинальных токов до 600 (1000*)А
Под заказ

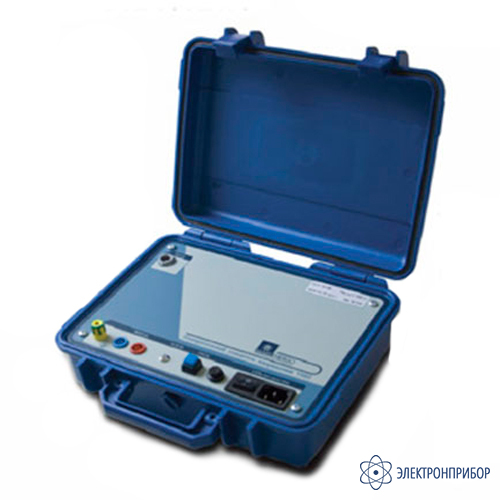

№ | Наименование | Количество |
1 | Блок переносной | 1 |
2 | Блок стационарный | 1 |
3 | Кабель измерительный PJ2352-100 (красный) | 2 |
4 | Кабель измерительный PJ2352-100 (черный) | 2 |
5 | Кабель измерительный PJ2352-100 (желтый) | 1 |
6 | Кабель измерительный PJ2352-100 (зеленый) | 1 |
7 | Зажим типа "крокодил" АК2В2540I (красный) | 4 |
8 | Зажим типа "крокодил" АК2В2540I (черный) | 2 |
9 | Токоизмерительные клещи | 1 |
10 | Устройство сопряжения | 1 |
11 | Устройство зарядное для батарей аккумуляторных типа АА | 1 |
12 | Батарея аккумуляторная типа АА, напряжение 1,5 В | 1 |
13 | Фонарик налобный | 1 |
14 | Сумка 210 | 1 |
15 | Диск с программным обеспечением | 1 |
16 | Руководство по эксплуатации. Часть 1. Техническая эксплуатаци | 1 |
17 | Руководство по эксплуатации. Часть 2. Методика поверки | 1 |
18 | Паспорт | 1 |
Наименование измеряемой величины | Диапазон измерений | Пределы допускаемой основной погрешности | |
абсолютной | относительной | ||
Потери напряжения δU* | -5…+5 % | ± (0,01?δU + 0,02) % | - |
Действующее значение напряжения | 0,01…250 В | - | ± 0,5 % |
Действующее значение силы тока** | 0,01…20 А | - | ± 1,5 % |
Разность фаз между напряжением и током** | -180º …+180 º | ± 1º | - |
Полная мощность S**,*** | 0,0001…5000 В?А | - | ± 2 % |
Активная мощность** | 0,005…5000 Вт | ± 0,04?S | - |
Реактивная мощность** | 0,005…5000 В?А | - | |
Коэффициент мощности** | -1…+1 | ±0,02 | - |
Параметр | Значение | ||
Общие характеристики | |||
Электропитание прибора | от батарей (аккумуляторных батарей) типа АА | ||
Температура окружающего воздуха | -10...40 °C | ||
Относительная влажность воздуха | до 95 % при температуре 25 °С | ||
Размеры | 420 × 160 × 200 мм | ||
Масса | 3 кг |
Примечание:
* δU – измеренное значение потерь напряжения;
** измерение проводится с помощью токовых клещей;
*** S – числовое значение полной мощности, измеренной, В?А.
Под заказ
№ | Наименование | Количество |
1 | Компаратор СА507 | 1 |
2 | Кабель измерительный КИ(U), длина 1,5 м | 1 |
3 | Кабель измерительный КИ(I), длина 1,5 м | 1 |
4 | Кабель функционального заземления FE | 1 |
5 | Кабель питания | 1 |
6 | Перемычка с U – образными наконечниками | 1 |
7 | U–образный наконечник, ø8 мм | 10 |
8 | Кабель USB2AB/2 | 1 |
9 | Мера отношения токов МОТ-2 | 1 |
10 | Мера емкости МЕ-1 | 1 |
11 | Сумка СА507 | 1 |
12 | Руководство по эксплуатации, Часть 1, Техническая эксплуатация | 1 |
13 | Руководство по эксплуатации, Часть 2, Методика поверки | 1 |
14 | Руководство по эксплуатации, Часть 3, Работа компаратора при управлении от ПК | 1 |
15 | Паспорт | 1 |
16 | Программное обеспечение компаратора (диск инсталляционный) | 1 |
17 | Блок коммутаций СА3600 А | 1 |
18 | Трансформатор силовой ТС1 | 1 |
19 | Трансформатор силовой ТС2 | 1 |
20 | Трансформатор силовой ТС3 | 1 |
21 | Токовод 3000 А, длина 2,5 м | 2 |
22 | Токовод 720 А, длина 1 м | 3 |
23 | Кабель силовой КС3600 | 3 |
24 | Кабель питания КП3600 | 1 |
25 | Кабель USB2AB/2 | 1 |
26 | Паспорт | 1 |
27 | Сумки укладочные | 5 |
Наименование измеряемой величины | Диапазон измерений | Пределы допускаемой погрешности | Диапазон вторичного напряжения (тока) |
Относительная разность вторичных напряжний двух трансформаторов напряжения, fDU | -15...+15 % | ± (0,005·|fDU|+1·10-4+10-4·|δDU|) % | 20 В ≤ U2 ≤ 240 В |
± (0,005·|fDU|+1·10-3+10-4·|δDU|) % | 6 В ≤ U2 < 20 В | ||
Разность фаз вторичных напряжений двух трансформаторов напряжения, δDU | -300...+300 минут | ± (0,005·| δDU|+0,05+5·10-2·|fDU|) минут | 20 В ≤ U2 ≤ 240 В |
± (0,005·| δDU|+0,1+5·10-2·|fDU|) минут | 6 В ≤ U2 < 20 В | ||
Относительная разность сил вторичных токов двух трансформаторов тока, fDI | -15...+15 % | ± (0,005·|fDI|+2·10-4+10-4·|δDI|) % | 1 А ≤ I2 ≤ 7,5 А |
± (0,005·|fDI|+3·10-3+10-4·|δDI|) % | 0,05 А ≤ I2 < 1 А | ||
± (0,005·|fDI|+1,5·10-2+10-4·|δDI|) % | 0,01 А ≤ I2 < 0,05 А | ||
Разность фаз вторичных токов двух трансформаторов тока, δDI | 300...+300 минут | ± (0,005·|δDI|+0,03+5·10-2·|fDI|) минут | 0,25 А ≤ I2 ≤ 7,5 А |
± (0,005·|δDI|+0,5+5·10-2·|fDI|) минут | 0,01 А ≤ I2 < 0,25 А | ||
Активная (реактивная) мощность нагрузки трансформаторов напряжения, P(Q) | 0...500 Вт (В·A) | ± [0,005·√(P2+Q2)+U2ном2 ·10-7] % | 50 В ≤ U2 ≤ 240 В |
± [0,005·√(P2+Q2)+U2ном2 ·2·10-7] % | 30 В ≤ U2 < 50 В | ||
± [0,005·√(P2+Q2)+U2ном2 ·10-6] % | 6 В ≤ U2 < 30 В | ||
Активная (реактивная) мощность нагрузки трансформаторов тока, P(Q) | 0…500 Вт (В·A) | ± [0,005·√(P2+Q2)+I2ном2 ·3·10-4] % | 0,01 А ≤ I2 ≤ 7,5 А |
Активная (реактивная) проводимость нагрузки трансформаторов напряжения, G (B) | 0…0,05 См | ± [0,005·√(G2+B2)+1·10-7] % | 50 В ≤ U2 ≤ 240 В |
± [0,005·√(G2+B2)+2·10-7] % | 30 В ≤ U2 < 50 В | ||
± [0,005·√(G2+B2)+1·10-6] % | 6 В ≤ U2 < 30 В | ||
Активное (реактивное) сопротивление нагрузки трансформаторов тока, R (X) | 0...200 Ом | ± [0,005·√(R2+X2)+3·10-4] % | 0,01 А ≤ I2 ≤ 7,5 А |
Сила тока во вторичной цепи эталонного трансформаторов тока | 0,01...7 А | ± 0,5 % | _ |
Напряжение во вторичной цепи эталонного трансформатора напряжения | 0,1...240 В | ± 0,5 % | _ |
Частота вторичного тока и напряжения эталонного трансформатора | 48...62 Гц | ± 0,1 Гц | _ |
Параметр | Значение | ||
Общие характеристики | |||
Электропитание прибора: - Номинальное напряжение - Номинальная частота |
220/230 В 50 Гц |
||
Температура окружающего воздуха | 0...40 °C | ||
Относительная влажность воздуха | до 80 % при температуре 25 °С | ||
Размеры | 250 × 150 × 350 мм | ||
Масса | 4,5 кг |
Примечание:
fDU – числовое значение результата измерения относительной разности вторичных напряжений двух трансформаторов напряжения, %;
δDU – числовое значение результата измерения разности фаз вторичных напряжений двух трансформаторов напряжения, минуты;
fDI – числовое значение результата измерения относительной разности сил вторичных токов двух трансформаторов тока, %;
δDI – числовое значение результата измерения разности фаз вторичных токов двух трансформаторов тока, минуты;
U2ном – числовое значение номинального вторичного напряжения эталонного трансформатора напряжения, В;
P – числовое значение результата измерения активной мощности, Вт;
Q – числовое значение результата измерения реактивной мощности, В·A;
I2ном – числовое значение номинального значения силы вторичного тока трансформатора тока, используемого в качестве эталонного, A;
G – числовое значение результата измерения активной проводимости, См;
B – числовое значение результата измерения реактивной проводимости, См;
R – числовое значение результата измерения активного сопротивления нагрузки, Ом;
X – числовое значение результата измерения реактивного сопротивления нагрузки, Ом.
Диапазон регулирования силы тока | Используемый трансформатор силовой |
от 0,01 до 36 А (максимально ~ 40 В) | Трансформатор силовой ТС3 |
от 0,05 до 720 А (максимально ~ 5 В) | Трансформатор силовой ТС3 |
от 0,05 до 3000 А (максимально ~ 1 В) | Трансформатор силовой ТС1 |
от 0,1 до 6000 А (максимально ~ 2 В) | Трансформатор силовой ТС1 + Трансформатор силовой ТС2 |
Параметр | Значение |
Общие характеристики | |
Электропитание прибора: - номинальное напряжение - номинальная частота |
220/230 В 50 Гц |
Температура окружающего воздуха | 0 °C...40 °C |
Относительная влажность воздуха | до 80 % при температуре 25 °С |
Размеры: - блок коммутаций - трансформатор силовой ТС1 - трансформатор силовой ТС2 - трансформатор силовой ТС3 |
480 × 260 × 180 мм 300 × 300 × 165 мм 300 × 300 × 165 мм 352 × 210 × 188 мм |
Масса: - блок коммутаций - трансформатор силовой ТС1 - трансформатор силовой ТС2 - трансформатор силовой ТС3 |
27 кг 17 кг 17 кг 29 кг |
Под заказ
№ | Наименование | Количество |
1 | Компаратор СА507 | 1 |
2 | Кабель измерительный КИ(U), длина 1,5 м | 1 |
3 | Кабель измерительный КИ(I), длина 1,5 м | 1 |
4 | Кабель функционального заземления FE | 1 |
5 | Кабель питания | 1 |
6 | Перемычка с U – образными наконечниками | 1 |
7 | U–образный наконечник, ø8 мм | 10 |
8 | Кабель USB2AB/2 | 1 |
9 | Мера отношения токов МОТ-2 | 1 |
10 | Мера емкости МЕ-1 | 1 |
11 | Сумка СА507 | 1 |
12 | Руководство по эксплуатации, Часть 1, Техническая эксплуатация | 1 |
13 | Руководство по эксплуатации, Часть 2, Методика поверки | 1 |
14 | Руководство по эксплуатации, Часть 3, Работа компаратора при управлении от ПК | 1 |
15 | Паспорт | 1 |
16 | Программное обеспечение компаратора (диск инсталляционный) | 1 |
Наименование измеряемой величины | Диапазон измерений | Пределы допускаемой погрешности | Диапазон вторичного напряжения (тока) |
Относительная разность вторичных напряжний двух трансформаторов напряжения, fDU | -15...+15 % | ± (0,005·|fDU|+1·10-4+10-4·|δDU|) % | 20 В ≤ U2 ≤ 240 В |
± (0,005·|fDU|+1·10-3+10-4·|δDU|) % | 6 В ≤ U2 < 20 В | ||
Разность фаз вторичных напряжений двух трансформаторов напряжения, δDU | -300...+300 минут | ± (0,005·| δDU|+0,05+5·10-2·|fDU|) минут | 20 В ≤ U2 ≤ 240 В |
± (0,005·| δDU|+0,1+5·10-2·|fDU|) минут | 6 В ≤ U2 < 20 В | ||
Относительная разность сил вторичных токов двух трансформаторов тока, fDI | -15...+15 % | ± (0,005·|fDI|+2·10-4+10-4·|δDI|) % | 1 А ≤ I2 ≤ 7,5 А |
± (0,005·|fDI|+3·10-3+10-4·|δDI|) % | 0,05 А ≤ I2 < 1 А | ||
± (0,005·|fDI|+1,5·10-2+10-4·|δDI|) % | 0,01 А ≤ I2 < 0,05 А | ||
Разность фаз вторичных токов двух трансформаторов тока, δDI | 300...+300 минут | ± (0,005·|δDI|+0,03+5·10-2·|fDI|) минут | 0,25 А ≤ I2 ≤ 7,5 А |
± (0,005·|δDI|+0,5+5·10-2·|fDI|) минут | 0,01 А ≤ I2 < 0,25 А | ||
Активная (реактивная) мощность нагрузки трансформаторов напряжения, P(Q) | 0...500 Вт (В·A) | ± [0,005· √(P2+Q2)+U2ном2 ·10-7] % | 50 В ≤ U2 ≤ 240 В |
± [0,005· √(P2+Q2)+U2ном2 ·2·10-7] % | 30 В ≤ U2 < 50 В | ||
± [0,005· √(P2+Q2)+U2ном2 ·10-6] % | 6 В ≤ U2 < 30 В | ||
Активная (реактивная) мощность нагрузки трансформаторов тока, P (Q) | 0…500 Вт (В·A) | ± [0,005· √(P2+Q2)+I2ном2 ·3·10-4] % | 0,01 А ≤ I2 ≤ 7,5 А |
Активная (реактивная) проводимость нагрузки трансформаторов напряжения, G (B) | 0…0,05 См | ± [0,005· √(G2+B2)+1·10-7] % | 50 В ≤ U2 ≤ 240 В |
± [0,005· √(G2+B2)+2·10-7] % | 30 В ≤ U2 < 50 В | ||
± [0,005· √(G2+B2)+1·10-6] % | 6 В ≤ U2 < 30 В | ||
Активное (реактивное) сопротивление нагрузки трансформаторов тока, R (X) | 0...200 Ом | ± [0,005· √(R2+X2)+3·10-4] % | 0,01 А ≤ I2 ≤ 7,5 А |
Сила тока во вторичной цепи эталонного трансформаторов тока | 0,01...7 А | ± 0,5 % | _ |
Напряжение во вторичной цепи эталонного трансформатора напряжения | 0,1...240 В | ± 0,5 % | _ |
Частота вторичного тока и напряжения эталонного трансформатора | 48...62 Гц | ± 0,1 Гц | _ |
Параметр | Значение | ||
Общие характеристики | |||
Электропитание прибора: - Номинальное напряжение - Номинальная частота |
220/230 В 50 Гц |
||
Температура окружающего воздуха | 0...40 °C | ||
Относительная влажность воздуха | до 80 % при температуре 25 °С | ||
Размеры | 250 × 150 × 350 мм | ||
Масса | 4,5 кг |
Примечание:
fDU – числовое значение результата измерения относительной разности вторичных напряжений двух трансформаторов напряжения, %;
δDU – числовое значение результата измерения разности фаз вторичных напряжений двух трансформаторов напряжения, минуты;
fDI – числовое значение результата измерения относительной разности сил вторичных токов двух трансформаторов тока, %;
δDI – числовое значение результата измерения разности фаз вторичных токов двух трансформаторов тока, минуты;
U2ном – числовое значение номинального вторичного напряжения эталонного трансформатора напряжения, В;
P – числовое значение результата измерения активной мощности, Вт;
Q – числовое значение результата измерения реактивной мощности, В·A;
I2ном – числовое значение номинального значения силы вторичного тока трансформатора тока, используемого в качестве эталонного, A;
G – числовое значение результата измерения активной проводимости, См;
B – числовое значение результата измерения реактивной проводимости, См;
R – числовое значение результата измерения активного сопротивления нагрузки, Ом;
X – числовое значение результата измерения реактивного сопротивления нагрузки, Ом.
Под заказ
№ | Наименование | Количество |
1 | Нагрузочный трансформатор НТ-ИТ3000 (МС4.739.505) | 1 |
2 | Регулятор напряжения ЛАТР-ИТ5000 (МС4.723.500) | 1 |
3 | Блок резисторов НТ-ИТ5000 (МС5.064.505) | 1 |
4 | Кабель «К-240» (сечение — 240 мм2, длина — 2 м) | 2 |
5 | Кабель «К-120» (сечение — 120 мм2, длина — 2 м) | 2 |
6 | Кабель «К-50» (сечение — 50 мм2, длина — 6 м) | 1 |
7 | Кабель «К-16» (сечение — 16 мм2, длина — 2 м) | 2 |
8 | Кабель «К-5» (сечение — 5 мм2, длина — 2 м) | 2 |
9 | Кабель «ЛАТР-НТ» (длина — 4 м) (МС4.853.220) | 1 |
10 | Кабель питания ЛАТР-ИТ5000 (длина — 2 м) (МС4.853.222) | 1 |
11 | Руководство по эксплуатации (МС3.226.503 РЭ) | 1 |
12 | Упаковка | 3 |
Параметр | Значение |
Диапазон выходного тока | 0,05–3600 А |
Погрешность установки выходного тока | ±10 % |
Диапазон входного напряжения | (220 ± 10 %) В |
Частота питающей сети | (50 ± 1 %) Гц |
Мощность потребления от сети, не более | 3,5 кВА |
Максимальное время работы: - кабель «К-5» (ток 20 А) - кабель «К-16» (ток 120 А) - кабель «К-50» (ток 600 А) - кабель «К-120» (ток 1200 А) - кабель «К-240» (ток 3000 А) |
15 мин 15 мин 1,5 мин 4 мин 1,5 мин |
Продолжительность нерабочего интервала | 20 мин |
Наработка на отказ в рабочих условиях применения, не менее | 50 000 ч |
Средний срок службы, не менее | 10 лет |
Температура окружающей среды при работе | +1 °С ... +35 °С |
Температура окружающей среды при транспортировании и хранении | -50 °С ... +50 °С |
Относительная влажность окружающего воздуха при работе, транспортировании и хранении | 30-80 % |
Атмосферное давление при работе, транспортировании и хранении | 84-106 кПа (630-795 мм рт. ст.) |
Габаритные размеры нагрузочного трансформатора НТ-ИТ3000, не более | 380 × 170 × 310 мм |
Габаритные размеры регулятора напряжения ЛАТР-ИТ5000, не более | 540 × 270 × 250 мм |
Масса нагрузочного трансформатора НТ-ИТ3000, не более | 21 кг |
Масса регулятора напряжения ЛАТР-ИТ5000, не более | 23 кг |
Масса комплекта кабелей, не более | 25 кг |
Под заказ
№ | Наименование | Количество |
1 | Нагрузочный трансформатор НТ-ИТ5000 | 1 |
2 | Регулятор напряжения ЛАТР-ИТ5000 | 1 |
3 | Блок резисторов НТ-ИТ5000 | 1 |
4 | Руководство по эксплуатации | 1 |
5 | Упаковка | 3 |
Комплект кабелей: | ||
6 | «К-240» (сечение - 240 мм2, длина - 2 м) | 2 |
7 | «К-120» (сечение - 120 мм2, длина - 2 м) | 2 |
8 | «К-50» (сечение - 50 мм2, длина - 6 м) | 1 |
9 | «К-16» (сечение - 16 мм2, длина - 2 м) | 2 |
10 | «К-5» (сечение - 5 мм2, длина - 2 м) | 2 |
11 | «ЛАТР-НТ» (длина - 4 м) | 1 |
12 | Кабель питания ЛАТР-ИТ5000 (длина - 2 м) | 1 |
Параметр | Значение |
Диапазон выходного тока | 0,05 - 6000 А |
Погрешность установки выходного тока | ±10 % |
Диапазон входного напряжения | (220 ± 10 %) В |
Частота питающей сети | (50 ± 1 %) Гц |
Мощность потребления от сети, не более | 5 кВА |
Продолжительность нерабочего интервала | 20 мин |
Наработка на отказ в рабочих условиях применения, не менее | 50 000 ч |
Средний срок службы, не менее | 10 лет |
Габаритные размеры нагрузочного трансформатора НТ-ИТ 5000, не более | 380 × 170 × 310 мм |
Габаритные размеры регулятора напряжения ЛАТР-ИТ 5000, не более | 540 × 270 × 250 мм |
Нагрузочный трансформатор НТ-ИТ 5000 | 35 кг |
Регулятор напряжения ЛАТР-ИТ 5000 | 23 кг |
Комплект кабелей | 25 кг |
Под заказ
№ | Наименование | Количество |
1 | Блок коммутаций | 1 |
2 | Трансформатор силовой ТС1 | 1 |
3 | Трансформатор силовой ТС2 | 1 |
4 | Трансформатор силовой ТС3 | 1 |
5 | Токовод 3000 А, длина 2,5 м | 2 |
6 | Токовод 720 А, длина 1 м | 3 |
7 | Кабель силовой КС3600 | 3 |
8 | Кабель питания КП3600 | 1 |
9 | Кабель USB2AB/2 | 1 |
10 | Паспорт | 1 |
11 | Сумки укладочные | 5 |
(Поставляется за отдельную плату)
№ | Наименование |
1. | Кабель питания СА3600-1 |
2. | Устройство подключения трансформаторов тока |
3. | Шина 6000 А |
Диапазон регулирования силы тока | Используемый трансформатор силовой |
от 0,01 до 36 А (максимально ~ 40 В) | Трансформатор силовой ТС3 |
от 0,05 до 720 А (максимально ~ 5 В) | Трансформатор силовой ТС3 |
от 0,05 до 3000 А (максимально ~ 1 В) | Трансформатор силовой ТС1 |
от 0,1 до 6000 А (максимально ~ 2 В) | Трансформатор силовой ТС1 + Трансформатор силовой ТС2 |
Параметр | Значение |
Общие характеристики | |
Электропитание прибора: - номинальное напряжение - номинальная частота |
220/230 В 50 Гц |
Температура окружающего воздуха | 0 °C...40 °C |
Относительная влажность воздуха | до 80 % при температуре 25 °С |
Размеры: - блок коммутаций - трансформатор силовой ТС1 - трансформатор силовой ТС2 - трансформатор силовой ТС3 |
480 × 260 × 180 мм 300 × 300 × 165 мм 300 × 300 × 165 мм 352 × 210 × 188 мм |
Масса: - блок коммутаций - трансформатор силовой ТС1 - трансформатор силовой ТС2 - трансформатор силовой ТС3 |
27 кг 17 кг 17 кг 29 кг |
Под заказ
№ | Наименование | Количество |
1 | Трансформатор регулирующий | 1 |
2 | Трансформатор питания | 1 |
3 | Кабель сечение 240 мм2 2м | 2 |
4 | Кабель сечение 120 мм2 2м | 2 |
5 | Кабель сечением 16 мм2, 1.2 м | 1 |
6 | Кабель сечением 16 мм2, 0.6 м | 2 |
7 | Руководство по эксплуатации | 1 |
Параметр | Значения |
Диапазон задания тока, А | 2 ... 5000 |
Мощность потребления, ВА, не более | 4000 |
Масса, кг, не более | 65 |
