Назначение трансформатора напряжения эталонного СА921-35:
Трансформатор напряжения эталонный СА921-35 предназначен для применения в качестве рабочего эталона при поверке трансформаторов напряжения методом сличения поверяемого трансформатора с эталонным при помощи прибора сравнения в соответствии с ГОСТ 8.216, а также в качестве масштабного преобразователя высокого напряжения переменного тока при его измерении.
Область применения трансформатора СА921-35 – учреждения и предприятия, разрабатывающие и производящие трансформаторы напряжения, поверочные и калибровочные лаборатории.
Описание трансформатора напряжения эталонного СА921-35:

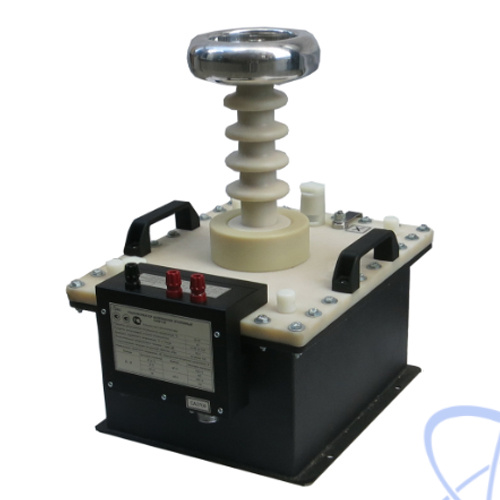

Трансформаторы серии СА921 являются однофазными маслонаполненными трансформаторами напряжения с заземляемым выводом "Х" первичной обмотки.
Трансформаторы серии СА921 выпускаются в следующих исполнениях:
- СА921-35 (с номинальным первичным напряжением – от 10 до 36 кВ);
- СА921-110 (с номинальным первичным напряжением – от 10 до 110/√3 кВ).
Электрическая схема трансформатора СА921 показана на Рис.1. Количество выводов обмотки низшего напряжения, определяется при заказе трансформатора.
1 – выводы первичной обмотки А-Х (обмотки высшего напряжения);
2 – экран;
3 – магнитопровод;
4 – разъем типа 2РМ "СА3700" для подключения к Пульту управления СА3700;
5 – выводы вторичной обмотки (обмотки низшего напряжения);
6 – предохранитель 1 А, 250 В, 5х20 (ESKA 520.517);
7– разрядник 75 В, 20 А;
8 – корпус;
9 – вывод корпуса для подключения заземления.
Выводы обмотки низшего напряжения выведены также на разъем для удобства подключения пульта СА3700 из Комплекта для поверки трансформаторов напряжения К3800.
