Устройство нагрузочное переносное ПНУ-6-3 предназначено для проверки правильности включения приборов учёта электрической энергии – счётчиков всех типов и трансформаторов тока, установленных у потребителей либо на электрических подстанциях установленной мощностью до 1000 кВА.

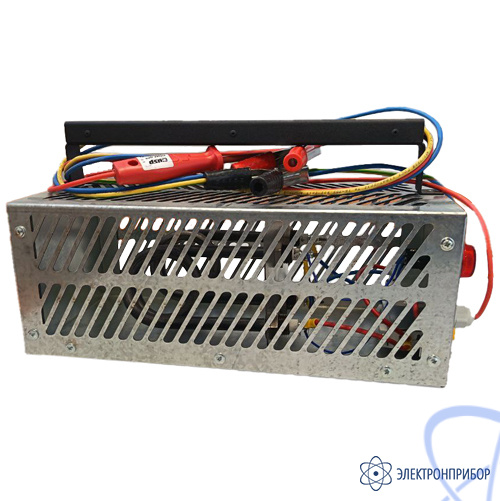

Конструкция. Устройство нагрузочное переносное ПНУ-6-3 состоит из корпуса, в котором размещены нагрузочные сопротивления, соединенные проводами со щупом, предназначенным для присоединения к фазному проводу и зажимом, предназначенным для соединения с нулевым проводом. На корпусе установлен индикатор напряжения и болт заземления, соединенный проводом с зажимом. В устройстве имеется предохранитель короткого замыкания и переключатель нагрузки с 3-х на 6 кВт.
Устройство должно храниться в складских помещениях, защищающих от воздействия атмосферных осадков при температуре воздуха от +5°C до +40°C и относительной влажности до 80% при отсутствии в окружающей среде пыли, агрессивных паров, газов и других вредных примесей, вызывающих коррозию.
Порядок работы:
1. Перед работой необходимо убедиться в отсутствии внешних повреждений устройства.
2. Подключение устройства производить в следующей последовательности:
1) установить надежно зажим заземляющего провода на шине заземляющего контура;
2) установить зажим нулевого провода на шине «ноль»
3) выбрать режим работы прибора на 3 или 6 кВт, для этого на корпусе прибора перевести АЗС в положение:
А) выкл.- соответствует 3 кВт,
Б) вкл.- соответствует 6 кВт.
4) присоединить надежно щуп токовода с контактом «фазы». Время включения устройства не более 15 сек.
5) отключать рекомендуется легким движением для предотвращения возникновения электрической дуги;
6) последующее подключение устройства производить только после остывания корпуса до температуры не более 40°C;
7) отключение устройства производить в обратном порядке;
Указание мер безопасности:
- Эксплуатация устройства допускается только электротехническим персоналом энергетических предприятий по ПТБ и ПТЭ;
- Внимание! Во время работы устройства и после окончания запрещено прикасаться к корпусу до его полного остывания. Корпус устройства может нагреваться до высоких температур;
- Эксплуатация устройства не по назначению запрещена!
