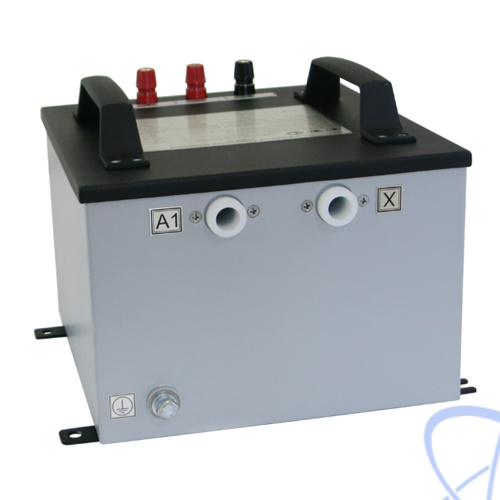

СА920-10 — трансформатор напряжения эталонный

Производитель

ОЛТЕСТ

Гарантия

18 мес

Межповерочный интервал

60 мес

Артикул

33896

Оригинальный прибор

Снят с производства

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение трансформатора напряжения эталонного СА920-10:

Трансформатор СА920-10 представляет собой однофазный сухой трансформатор напряжения с незаземляемым выводом "Х" первичной обмотки. Предназначен для применения в качестве рабочего эталона при поверке трансформаторов напряжения методом сличения поверяемого трансформатора с эталонным при помощи прибора сравнения в соответствии с ГОСТ 8.216, а также в качестве масштабного преобразователя высокого напряжения переменного тока при его измерении.

Область применения трансформатора СА920-10 – учреждения и предприятия, разрабатывающие и производящие трансформаторы напряжения, поверочные и калибровочные лаборатории.

Технические характеристики трансформатора напряжения эталонного СА920-10:

Параметр	Значение
Номинальное напряжение первичной обмотки, кВ *	6/√3	6	10/√3	10
Номинальное напряжение вторичной обмотки, В *	100/√3	100	100/√3	100
Номинальная частота, Гц	50
Номинальная нагрузка**, См	10^-5
Пределы допускаемой основной относительной погрешности напряжения, %	± 0,05
Пределы допускаемой основной абсолютной угловой погрешности, мин	± 3
Диапазон значений напряжения, при котором погрешности соответствуют нормированным значениям, % от номинального	80...120
Температура окружающего воздуха, °C	0...40
Относительная влажность воздуха, %	до 80 при температуре 25 °С
Размеры, мм	250×220×260
Масса, кг	20

* Ряд номинальных напряжений может быть расширен по согласованию.
** Входное сопротивление прибора сравнения должно быть не менее 100 кОм. Подключение нагрузочного сопротивления к обмотке НН не требуется.

№	Наименование	Количество
1	Трансформатор напряжения эталонный СА920-10	1
2	Кабель высоковольтный КВ1(А)	1
3	Кабель высоковольтный КВ1(Х)	1
4	Кабель низковольтный КН1(10)	1
5	Кабель низковольтный КН2(10) (комплект СА920-10)	1
6	Кронштейн (для стационарного использования)	1
7	Руководство по эксплуатации. Часть 1. Техническая эксплуатация	1
8	Руководство по эксплуатации. Часть 2. Методика поверки	1
9	Паспорт	1
