Описание РТ-2048-02
Комплект нагрузочный измерительный с регулятором тока РТ-2048-02 предназначен для измерения действующего значения силы тока срабатывания максимальных расцепителей автоматических выключателей, а также электромагнитных и тепловых расцепителей. Кроме того, комплект нагрузочный РТ 2048 02 позволяет регулировать силу тока и устанавливать заданную длительность протекания тока и измерять время срабатывания расцепителя с отображением информации на цифровом табло.
Назначение комплекта для испытания выключателей РТ-2048-02
Комплект может быть использован при прогрузке трех видов расцепителей: максимального мгновенного действия (электромагнитного), максимального с обратнозависимой выдержкой времени (теплового) и полупроводникового.
Нагрузочный комплект РТ 2048-02 применяется для испытания автоматических выключателей с номинальным током расцепителя от 10 до 160А. РТ-2048-02 позволяет работать в двух режимах:
- кратковременный (импульсный)
- длительный
Устройство и принцип работы РТ-2048-02

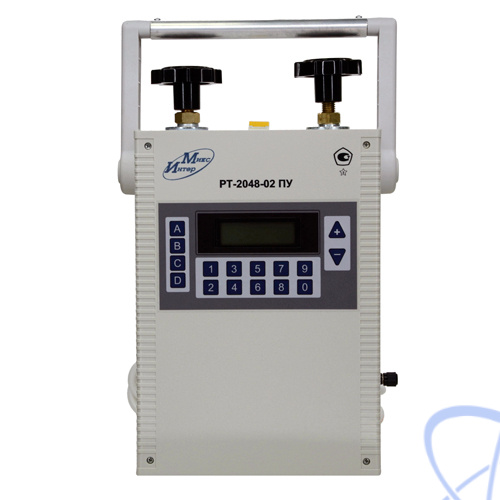

Комплект нагрузочный измерительный с регулятором РТ-2048 02 представляет собой переносной моноблок: состоящий из блока силового (БС) на базе нагрузочного импульсного трансформатора (НТИ-2), тиристорного блока и встроенного датчика индуктивного (ДИ), а также пульта управления (ПУ).
Принцип действия испытательного комплекта основан на регулировании тока в цепи вторичной обмотки выходного трансформатора посредством изменения фазы включения тиристорного регулятора. Соответственно, чем больше задержка фазы включения тиристора, тем меньше ток во вторичной обмотке трансформатора. Управление фазой включения тиристора осуществляется при помощи микроконтроллера, на вход которому подается сигнал синхронизации, совпадающий по фазе с напряжением питающей электрической сети.
Время протекания тока измеряется посредством подсчета периодов (20 мс) электрической сети. Окончание поступления импульсов напряжения от катушки Роговского свидетельствует о том, что автоматический выключатель сработал и подсчет импульсов прекращается. Регулирование испытательного тока осуществляется с помощью ПУ, который обеспечивает управление режимами испытания АВ, контроль, вычисление действующего значения и цифровую индикацию силы испытательного тока и времени отключения автоматического выключателя.
