Назначение переносного испытательного устройства для проверки сложных защит НЕПТУН-3:
Устройство проверки средств релейной защиты НЕПТУН-3 предназначено для проверки простых устройств защиты, требующих подачи только тока или напряжения, а так же для проверки большого круга фазо- и частотозависимых устройств защиты, таких как реле мощности, реле сопротивления, реле частоты, защит от замыкания на землю, устройств АЧР.
Переносное проверочное устройство НЕПТУН-3 разработано специалистами в качестве универсального рабочего инструмента для:
- предприятий производителей электротехнической продукции;
- наладочных организаций, занимающихся обслуживанием электрической части подстанций, ТП и РП, электростанций;
- служб релейной защиты и автоматики энергопредприятий;
- дежурных бригад энергохозяйств;
- электротехнических лабораторий энергосистем, электропредприятий и крупных промышленных предприятий;
- передвижных лабораторий.
Устройство НЕПТУН-3 предназначено для выполнения широкого круга задач. Основной из них является проверка и настройка как простых, так и сложных устройств релейной защиты, таких как:
- реле максимального тока;
- реле дифференциальное;
- реле максимального напряжения;
- реле минимального напряжения;
- реле времени;
- реле промежуточное;
- реле указательные;
- реле повторного включения;
- реле направления мощности;
- реле частоты;
- реле сдвига фаз;
- реле сопротивления;
- реле защиты от замыкания на землю;
- реле контроля синхронизма;
- дистанционные органы релейной защиты;
- автосинхронизаторы.
Описание переносного испытательного устройства для проверки сложных защит НЕПТУН-3:

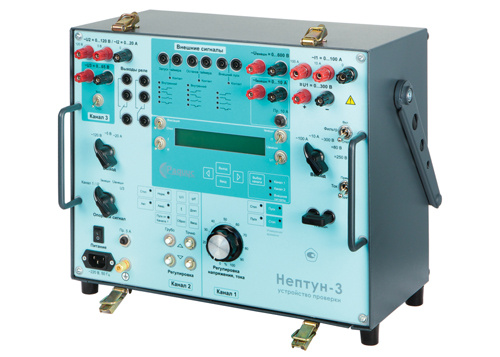

Микропроцессорное переносное устройство НЕПТУН-3 представляет собой трехканальный источник синусоидального тока и напряжения, гальванически развязанный от питающей сети, оборудованный входами для измерения параметров внешних электрических сигналов.
Канал 1 формирует либо переменное напряжение, регулируемое в диапазоне от 0 до 300 В, либо постоянное напряжение, регулируемое от 0 до 410 В, либо переменный ток, регулируемый в диапазоне от 0 до 100 А. Максимальная выходная мощность канала 1 составляет 500 ВА.
Канал 2 формирует синусоидальный сигнал правильной формы с регулируемой частотой и фазой. На выходе формируется переменное напряжение, регулируемое от 0 до 120 В, или переменный ток, регулируемый в диапазоне от 0 до 20А. Частота выходного сигнала регулируется в диапазоне от 40 до 550 Гц. В диапазоне от 40 до 60 Гц частота регулируется с дискретностью 0,01 Гц. Фаза выходного сигнала может регулироваться от 0 до 360? относительно тока или напряжения, формируемого каналом 1, либо относительно внешнего тока или внешнего напряжения. Максимальная выходная мощность канала 2 составляет 100 ВА.
Канал 3 формирует переменное напряжение, регулируемое в диапазоне от 0 до 65 В с регулировкой фазы относительно напряжения канала 2 в диапазоне от 0 до 360?. Максимальная выходная мощность канала составляет 30 ВА.
Благодаря наличию измерительных входов устройство НЕПТУН-3 позволяет проводить измерения:
- внешнего переменного или постоянного тока в диапазоне от 0,001 до 10 А;
- внешнего переменного или постоянного напряжения в диапазоне от 0,01 до 600 В;
- угла сдвига фаз между внешними током и напряжением в диапазоне от 0 до 360?;
- частоты внешнего синусоидального сигнала в диапазоне от 40 до 550 Гц;
- длительности внешнего сигнала.
Мощное микропроцессорное ядро устройства НЕПТУН-3 предоставляет в распоряжение пользователя ряд сервисных функций, таких как:
- накопление и хранение в памяти результатов измерений;
- вычисление средних значений измеряемых величин;
- вычисление максимального отклонения от средних значений;
- вычисление коэффициента возврата;
- автоматизация проведения рутинных операций, таких как многократное повторение цикла измерения с последующей обработкой результатов;
- широкий диапазон настроек, позволяющий задать оптимальные параметры под конкретного человека или выполняемую задачу;
- хранение в памяти 10 наборов уставок для проверки различных типов устройств или индивидуальных настроек пользователей;
- наличие аппаратно программной защиты от перегрузок и коротких замыканий.
- наличие тепловой защиты силовых узлов;
Данные сервисные функции существенно облегчают повседневную работу пользователя и избавляют его от необходимости использовать дополнительные устройства, в том числе и компьютер.
Конструктивное исполнение устройства НЕПТУН-3 предусматривает два рабочих положения – вертикальное и горизонтальное.
В комплект поставки кроме самого устройства НЕПТУН-3 входят: эксплуатационная документация и набор соединительных кабелей.
Для удобства транспортировки устройства НЕПТУН-3 предусмотрена сумка из водоотталкивающей ткани с карманами для размещения документации и кабелей.
